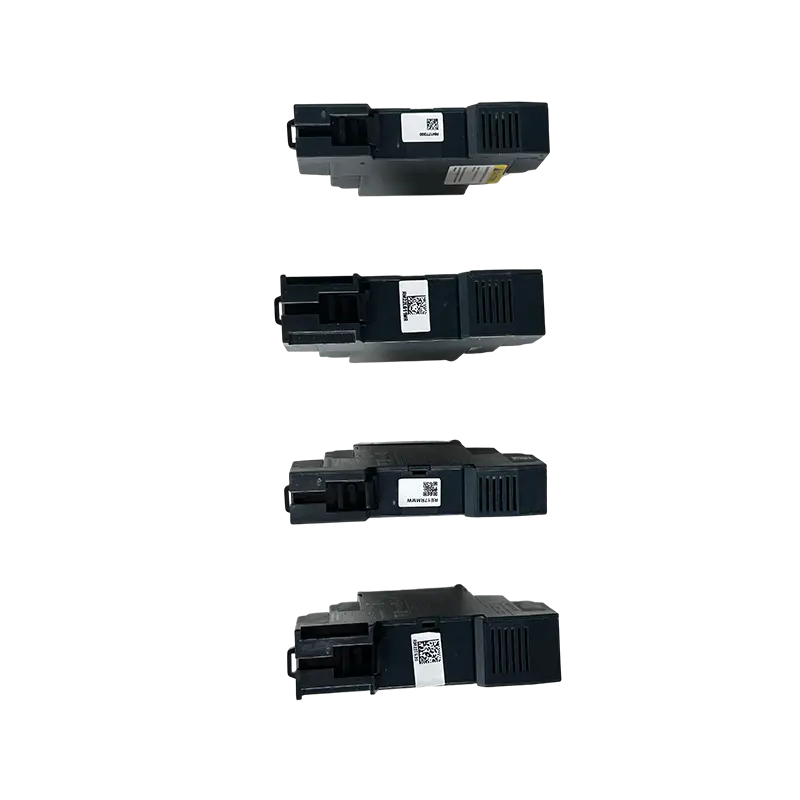

RM22TG20 Simple Phase Sequence a Phase Loss Relay

Základní funkce: Monitoruje pouze nesprávný sled fází a ztrátu fáze u třífázového napájení; nedetekuje přepětí nebo podpětí.

Definice terminálu
L1/L2/L3: Připojte přímo k třífázovému napájení 380V;
11/12/14: Poruchové výstupní kontakty.

Praktické funkce
1. Zamezení zpětné rotace: Pokud jsou třífázová vedení připojena nesprávně (nesprávný sled fází), kontakty relé se rozepnou a motor se nemůže spustit, čímž se zabrání poškození zařízení způsobenému zpětným chodem ventilátorů nebo vzduchových kompresorů.
2. Ochrana před ztrátou fáze: Pokud dojde k odpojení jednoho ze tří živých vodičů, řídicí obvod se okamžitě přeruší, čímž se zabrání přehřátí a spálení motoru v důsledku ztráty fáze.
Typické aplikace: Ventilátory, chladicí jednotky a standardní třífázová vodní čerpadla.
