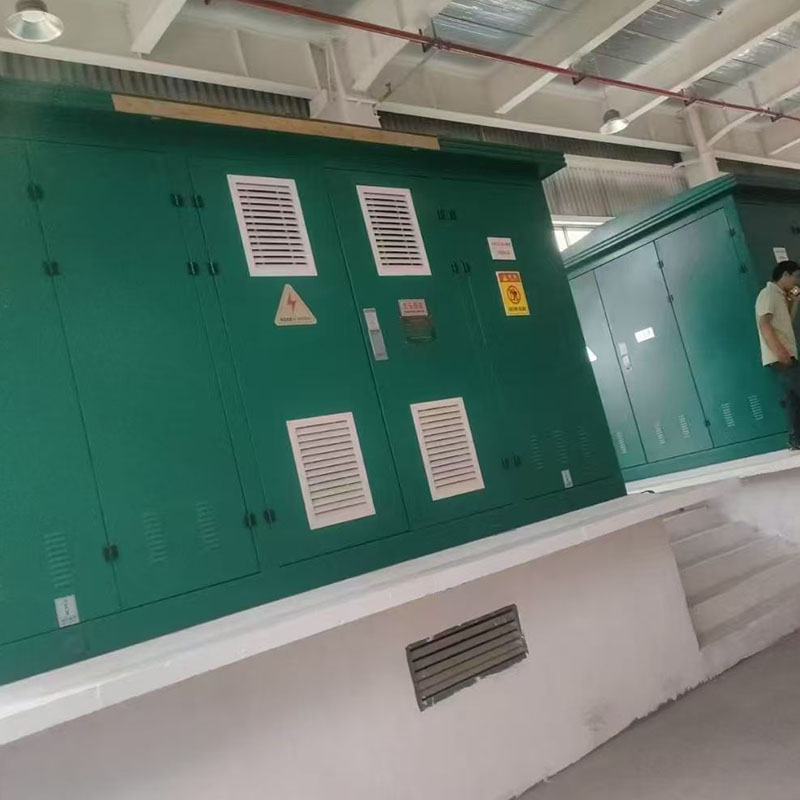

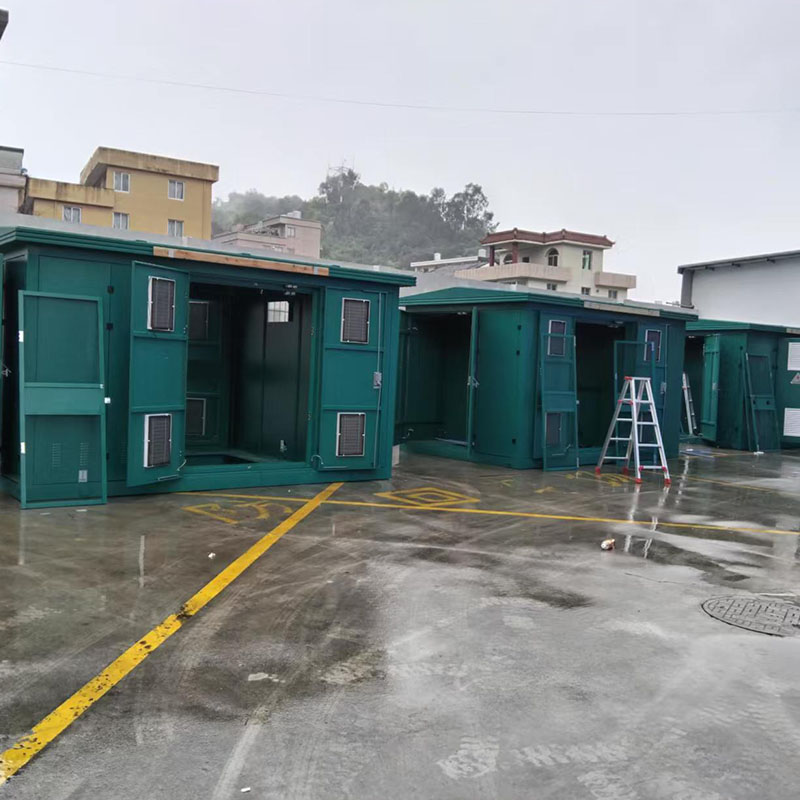

Prefabrikovaná rozvodna evropského typu / kombinovaný transformátor ZGS

Přehled produktu

Transformátor amerického typu ZGS12 na podložce je integrované venkovní prefabrikované zařízení pro distribuci energie nezávisle vyvinuté společností Mingtuo Electric. Integruje vysokonapěťový spínač zátěže, zásuvné pojistky s dvojitou citlivostí, transformátor ponořený v oleji a nízkonapěťovou výstupní skříň do jedné sdílené utěsněné olejové nádrže, která využívá plně utěsněný a plně izolovaný design ponořený do oleje.

Podporuje režimy kruhové sítě i terminálového jediného napájení, široce používané při renovaci městské elektrické sítě, rezidenčních komunitách, komerčních náměstích, distribuovaných fotovoltaických elektrárnách, průmyslových parcích a dočasných stavebních projektech napájení.

Hlavní výhody produktu

Ultrakompaktní integrovaná struktura jedné nádrže

Všechny komponenty vysokonapěťové ochrany a tělo transformátoru sdílejí jednu utěsněnou olejovou nádrž. Celkový objem je pouze 1/3~1/5 evropské skříňové rozvodny se stejnou kapacitou, což výrazně snižuje zábor půdy a náklady na civilní výstavbu. Integrovaný jednoboxový design zjednodušuje námořní a pozemní přepravu a umístění základů na místě.

Plná izolace a bezpečnost na dotek Vysoká bezpečnost

Příchozí vysokonapěťová vedení využívají plně izolované kabelové konektory kolen; Vnější povrch kabelové tvarovky je nulový a dotykový pro bezpečný provoz. Zásuvná pojistka s dvojitou citlivostí omezující proud zálohovací pojistky zajišťuje duální ochranu proti nadproudu a přetížení a zabraňuje vyhoření zařízení. Tříbodové uzemnění eliminuje nechráněné části pod napětím, aby se zabránilo úrazům elektrickým proudem.

Nízká údržba a dlouhá životnost

Plně utěsněná olejová nádrž izoluje izolační olej od vzduchu, zpomaluje stárnutí oleje pro dlouhodobý bezúdržbový provoz. Standardní zásuvné pojistkové a kabelové koncovky umožňují rychlou výměnu poškozených součástí bez složité demontáže. Ocelový kryt válcovaný za studena s antikorozním venkovním elektrostatickým povlakem se přizpůsobí dešti, prachu a venkovnímu prostředí s vysokou vlhkostí.

Flexibilní přizpůsobená nízkonapěťová přihrádka

Podporuje schémata zapojení kruhové hlavní sítě a terminálu s jedním napájecím zdrojem, realizuje plynulé přepínání napájení pro zlepšení spolehlivosti napájení. Nízkonapěťový oddíl nabízí bohaté instalační lišty pro MCCB, multifunkční měřiče výkonu, automatický přepínač ATS a moduly kompenzace jalového výkonu, plně přizpůsobitelné podle požadavků uživatele na zatížení.

Nízkoztrátové jádro transformátoru

Vestavěný transformátor ponořený v oleji využívá krokové jádro z křemíkového ocelového plechu, které se vyznačuje nízkou ztrátou naprázdno, nízkým provozním hlukem a silnou odolností proti zkratu a přetížení. Umožňuje provoz při dlouhodobém přetížení bez zkrácení životnosti, stabilní pro nepřetržité průmyslové scénáře s velkým zatížením.

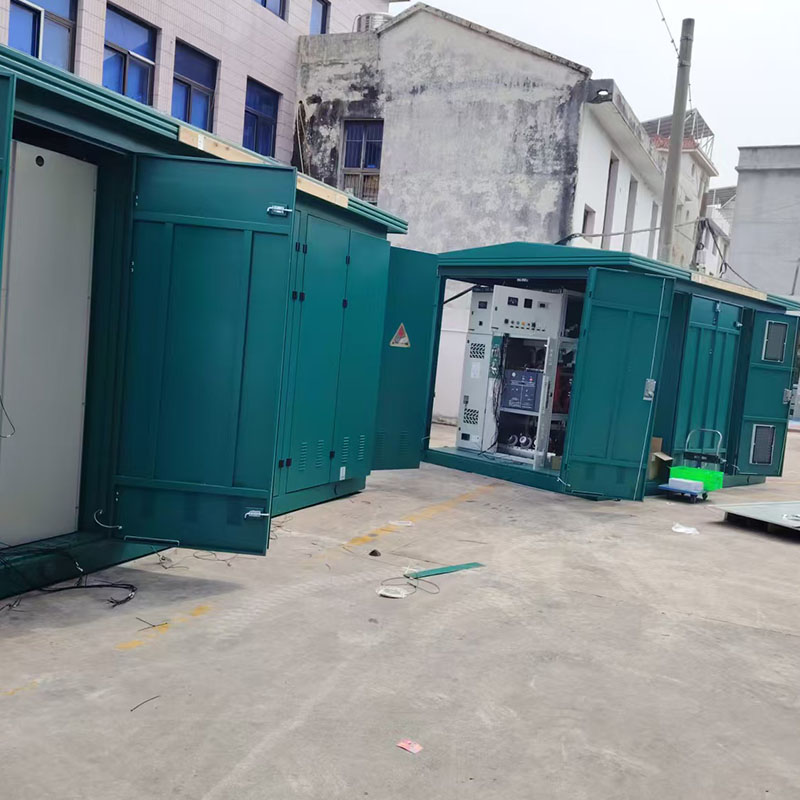

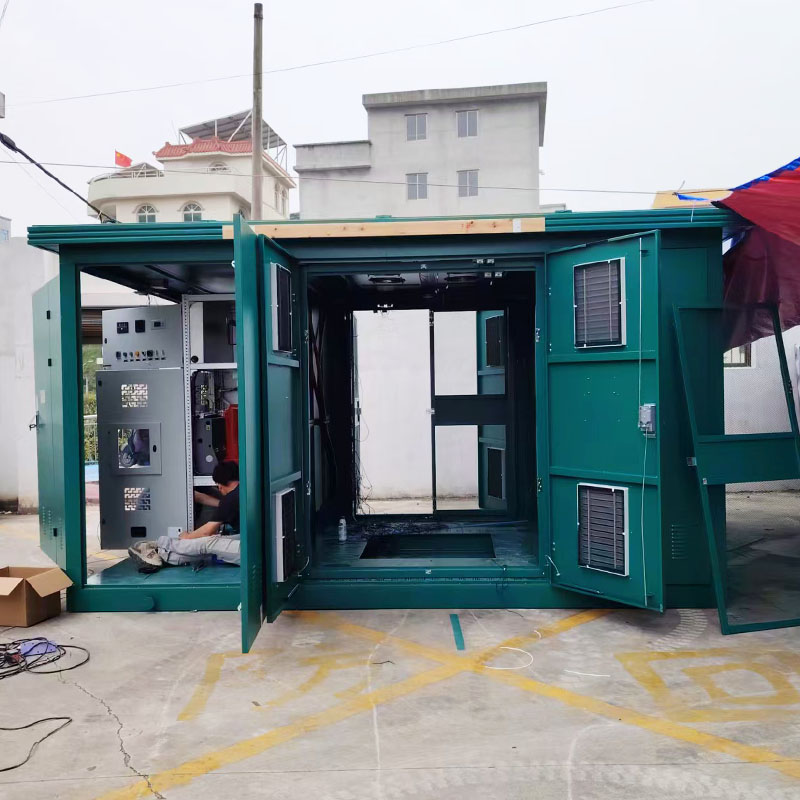

Vnitřní struktura
Vysokonapěťová přihrádka (levá strana) Je vybavena zátěžovým spínačem, zásuvnou pojistkou s dvojitou citlivostí, loketními kabelovými konektory a bleskojistkou ponořenou v oleji. Všechny vysokonapěťové živé součásti jsou ponořeny do transformátorového izolačního oleje, plně utěsněné a izolované; vyhrazená provozní okna pro výměnu pojistek a běžnou kontrolu.

Hlavní nádrž transformátoru (oblast středního jádra) Třífázové jádro transformátoru a vinutí ponořené do oleje, sdílená olejová nádrž s vysokonapěťovými součástmi. Třístranně odkrytá konstrukce chladiče pro efektivní odvod tepla, vybavená ukazatelem hladiny oleje, přetlakovým ventilem a vypouštěcím ventilem oleje pro snadné monitorování a údržbu.

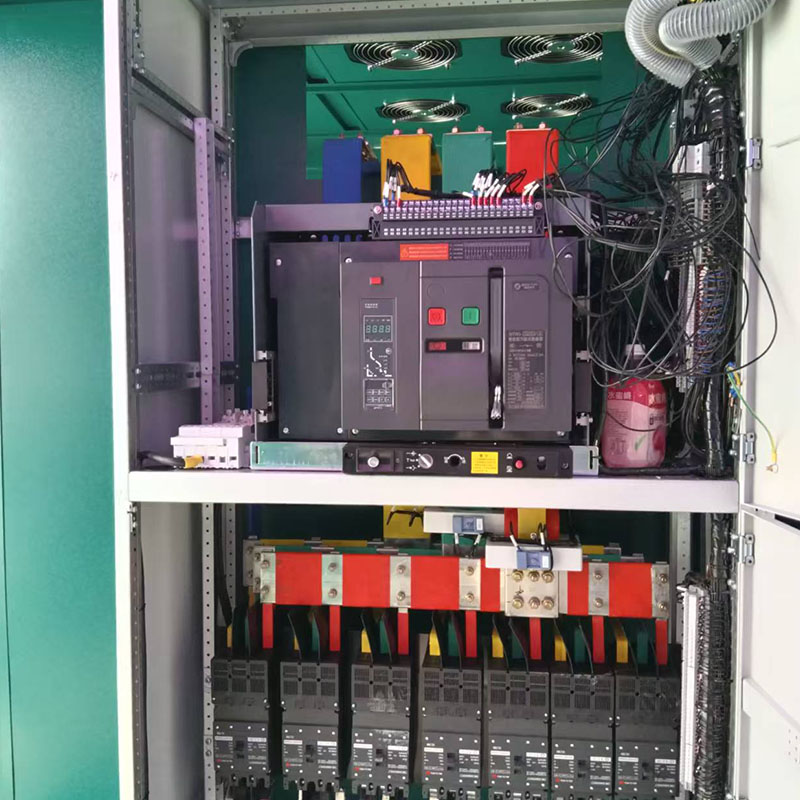

Nízkonapěťový výstupní oddíl (pravá strana) Nezávislá ocelová přepážka oddělená od nádrže transformátoru. Vyhrazené montážní lišty pro jističe, multifunkční elektroměry, svorkovnice a zařízení pro kompenzaci jalového výkonu. Komunikace RS485 vyhrazená pro dokování systému inteligentního monitorování napájení.

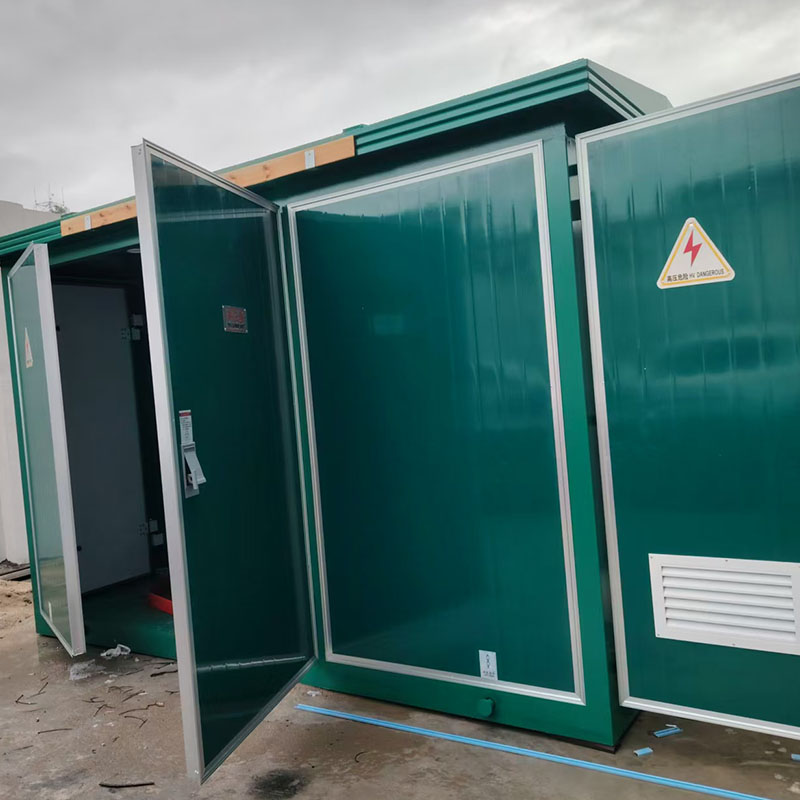

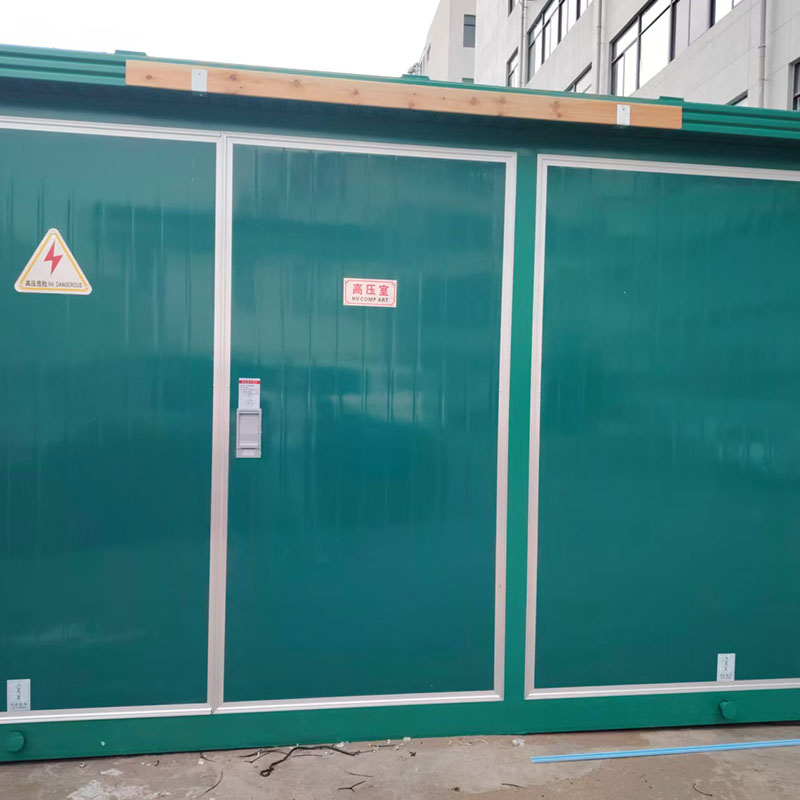

Externí kryt Integrovaná jednodílná skříň z ocelového plechu válcovaného za studena se šikmou horní částí pro odvod dešťové vody. Antikorozní elektrostatický venkovní nástřik, vícenásobné uzamykatelné dveře skříně pro klasifikovanou údržbu každého oddělení.

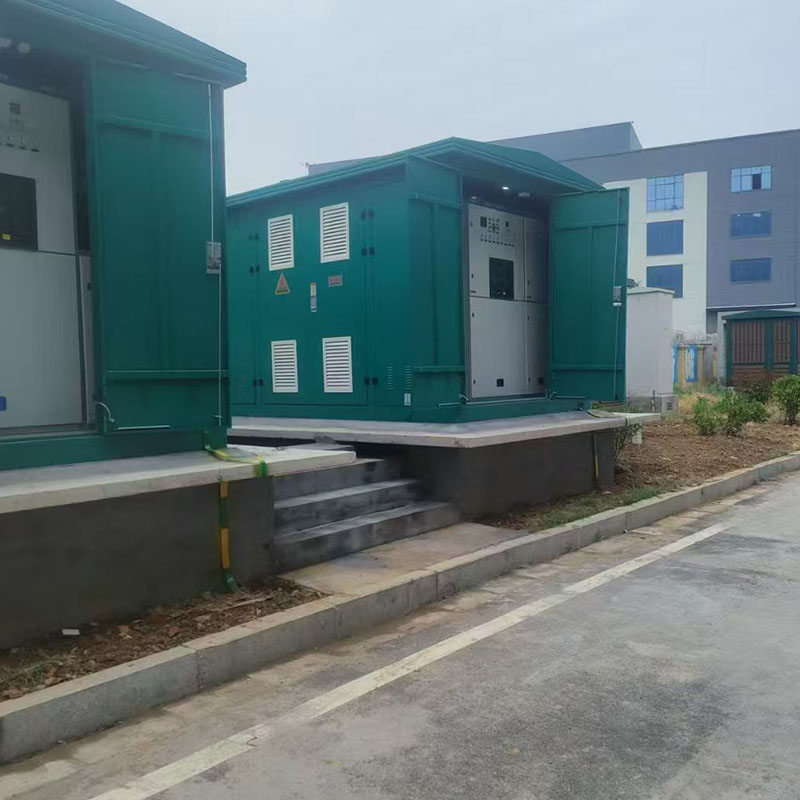

Aplikační scénáře

Renovace městské rozvodné sítě, obytných čtvrtí, škol, nemocnic a komerčních nákupních center; Distribuované fotovoltaické elektrárny, větrné elektrárny a úložiště energie podporující distribuci energie; Průmyslové tovární dílny, důlní podniky a zásobování parkem; Dočasné stavební napájení pro dálnice, tunely, železniční tranzit a komunální projekty; Venkovské rozvodné sítě a centralizované zásobování pouličního osvětlení.

Tabulka technických parametrů
