Systémy jističů s izolovanou skříní: Jak fungují a jak si vybrat

Inženýr pracující na novém nízkonapěťovém rozvaděči kdysi popsal klasické dilema pro vývod 1 600 A: lisovaný jistič, který sotva pokryl jmenovitý výkon, nebo úplný vzduchový jistič, který se zdál být přehnaný. Izolovaný jistič (ICCB) je umístěn uprostřed a řeší přesně tento problém v tisících instalací. Z praktického hlediska je systém ICCB vysoce výkonný lisovaný jistič v plně izolovaném pouzdře, běžně vybavený elektronickou ochranou proti vypnutí a často umístěný ve výsuvné kolébce. Tento článek vysvětluje, co kategorie znamená, jak se srovnává s lisovanými pouzdry a vzduchovými jističi a co je třeba ověřit, než nějaký určíte.

Co je to izolovaný jističový systém

Jistič s izolovaným pouzdrem je ve svém jádru vysoce odolný jistič s lisovaným pouzdrem. Název popisuje pouzdro: všechny části vedoucí proud jsou umístěny uvnitř izolovaného pouzdra lisovaného z termosetové pryskyřice nebo sklolaminátu. Tato konstrukce udržuje jednotku kompaktní, zatímco drží oblouk během přerušení. Většina ICCB pracuje v rozsahu 800 A až 5 000 A, s běžnými velikostmi rámů 800 A, 1 600 A, 2 000 A, 3 200 A a 4 000 A. Sdílejí základní spínací mechaniku MCCB, ale přidávají výkonovou rezervu a provozuschopnost, kterou vyžadují kritické podavače.

Tři vlastnosti oddělují ICCB od standardního MCCB. Za prvé, dvoukrokový mechanismus s uloženou energií zajišťuje konzistentní otevírání a zavírání bez ohledu na to, jak pomalu operátor pohybuje rukojetí. Za druhé, elektronická spouštěcí jednotka nahrazuje tepelně-magnetickou spoušť a nabízí nastavitelné dlouhodobé, krátkodobé, okamžité a zemní spojení. Za třetí, větší rámy jsou k dispozici s výsuvnou konstrukcí, takže jistič lze vyjmout pro kontrolu nebo výměnu bez odšroubování přípojnic. Společně tyto vlastnosti způsobují, že se ICCB chová více jako vzduchový jistič a zároveň zachovává tvarovanou stopu pouzdra.

Proč na systémové části záleží

Slovo "systém" v systémech jističů s izolovaným pouzdrem není náhodné. V rozvaděči jistič nikdy nepracuje sám. Je spárován s vypínací jednotkou, výsuvnou kolébkou, mechanickými blokováními, pomocnými kontakty, vypínacími nebo podpěťovými spouštěmi, snímači zemního spojení a někdy i komunikačním modulem. Srdcem zařízení je elektronická spouštěcí jednotka. Nastavitelné hodnoty dlouhodobého a krátkodobého náběhu a zpoždění umožňují selektivitu: porucha na výstupním podavači se vymaže dříve, než dojde k vypnutí hlavního vypínače. Bez koordinace může jediná chyba zatemnit celé zařízení.

Když specifikace vyžaduje ochranu LSIG nebo vzdálené monitorování, tepelně-magnetický MCCB to nemůže zajistit, ale jistič s mikroprocesorem řízenou spouštěcí jednotkou ano. Mnoho výrobců rozváděčů nyní používá třídu lisovaných skříní jako výchozí pro podavače s pevnou montáží a rezervní výsuvné pozice pro sítě a spojky. Moderní jistič distribuce energie, jako je např 100 A až 1 600 A Lisovaný jistič MTNSX pokrývá velkou část těchto podavačů s půdorysem, který se vejde do kompaktních oddílů.

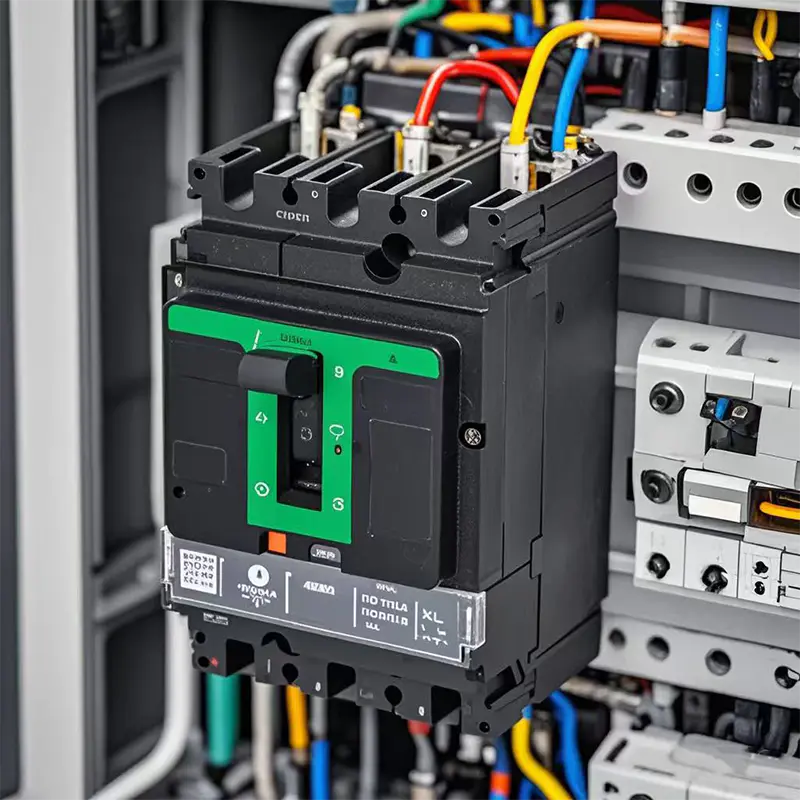

MT-NSX 3/4P 100A-630A AC jistič pro průmyslové a komerční použití Mingtuo, Čína Velkoobchodní jistič MT-NSX 3/4P 100A-630A AC pro průmyslové a komerční distribuční dodavatele a MT-N... Zobrazit produkt →

Systémy ICCB vs. lisovaná skříň vs. vzduchové jističe

Přímé srovnání objasňuje, kam která technologie zapadá v nízkonapěťové distribuci.

Tabulka objasňuje jeden bod: ICCB zabírají prostor mezi vysoce výkonnými lisovanými jističi a vzduchovými jističi. Poskytují většinu provozuschopnosti a selektivity ACB v balíčku, který lze snadno integrovat do kompaktního rozváděče. Kompromisy se objevují v extrémech. Pod zhruba 800 A je dobře postavený MCCB hospodárnější. Nad 3 200 A, nebo když je rozvaděč již dimenzován na standardní ACB oddíly, stává se vzduchový jistič praktickou volbou.

Kde si své místo zasluhují izolované systémy jističů

Systémy ICCB jsou zřídka nejlevnější možností, ale stávají se správnou volbou, když se překrývají tři podmínky: napáječ potřebuje skutečnou proudovou rezervu, studie ochrany vyžaduje nastavitelné křivky a očekává se údržba bez delšího odstavení. Mezi typické instalace patří:

• Nízkonapěťové rozvaděče a řídicí centra motorů, kde hlavní nebo spojovací pozice vyžadují provozuschopnost výsuvu.
• Výškové stoupačky a komerční napáječe, kde je prostor v elektrické místnosti těsný.
• Průmyslové závody s kontinuálními procesy, kde selektivita a rychlá výměna snižují prostoje.
• Datová centra, nemocnice a další kritická zařízení s duálním napájením, automatickým přenosem nebo zálohováním generátoru.
• Výstupní a bypassové obvody UPS, kde elektronické vypínací jednotky koordinují s předřazenou ochranou transformátoru.

V každém případě je rozhodujícím faktorem vypínací jednotka a konfigurace rozváděče. Pokud pevný termomagnetický jistič nemůže poskytnout koordinační křivku, projekt se přesune do třídy elektronického vypínání. Pokud uspořádání rozváděče vyžaduje i konstrukci výsuvu, pak efektivně specifikujete systém ICCB nebo vzduchový jistič.

Co zkontrolovat před specifikací systému ICCB

Specifikace, která vypadá jako jednoduché proudové hodnocení, může skrývat několik technických detailů. Než se pustíte do třídy jističe, projděte si tyto body.

1. Průběžné hodnocení a okraj snímku. Vyberte rám, který se rovná kapacitě vodiče nebo je vyšší, s prostorem pro budoucí růst.
2. Přerušení hodnocení. Ověřte jak maximální, tak i provozní vypínací kapacitu proti vypočtené úrovni poruchy.
3. Funkce palubní jednotky. Ověřte, zda jsou k dispozici a nastavitelná na místě nastavení dlouhodobého, krátkodobého, okamžitého a zemního spojení.
4. Koordinace selektivity. Zkontrolujte koordinaci s předřazenou ochranou transformátoru a následnými vývody, včetně krátkodobé odolnosti.
5. Výsuvná nebo pevná konstrukce. Rozhodněte, zda instalace vyžaduje výměnu jističe bez odpojení přípojnice.
6. Příslušenství a komunikace. V případě potřeby zahrňte podpěťovou spoušť, napěťovou spoušť, pomocné kontakty nebo sběrnicovou komunikaci.
7. Servisní podmínky. Použijte snížení pro okolní teplotu, nadmořskou výšku, vlhkost nebo korozivní prostředí.
8. Normy a certifikace. Potvrďte shodu s IEC 60947-2, UL 489 nebo normou pro cílový trh.

Pro aplikace v horním pásmu ICCB, nebo když je rozvaděč postaven kolem oddílů vzduchových jističů, je přirozenou alternativou výsuvný vzduchový jistič. Výsuvný vzduchový jistič Mingtuo Electric MT-2000-3200A pro distribuci nízkého napětí pokrývá rozsah 2 000 A až 3 200 A s konstrukcí výsuvu a přerušovacím výkonem očekávaným od hlavního jističe v této třídě.

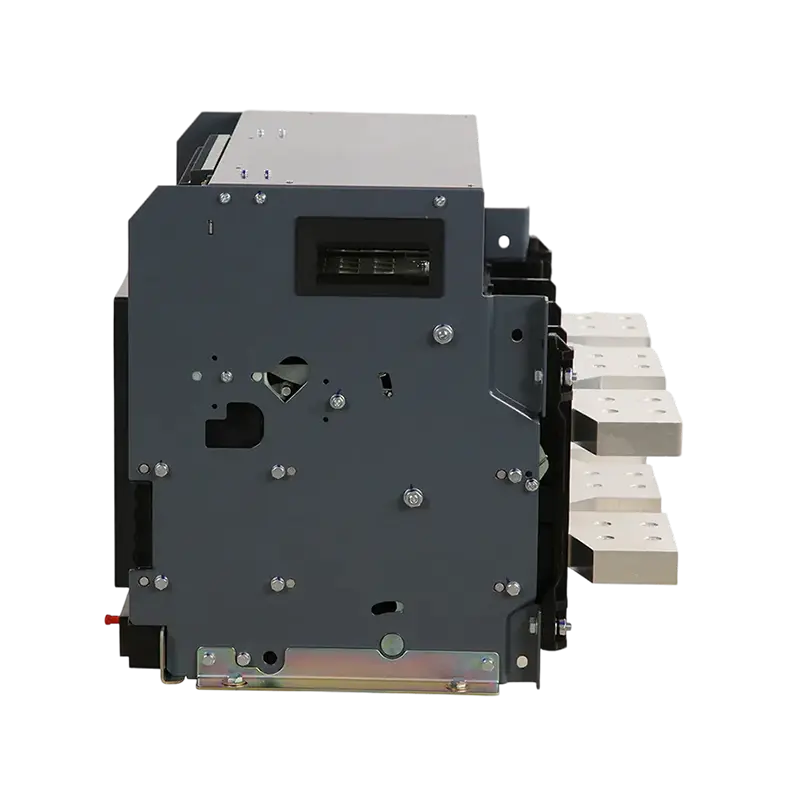

Dodavatelé nízkonapěťových rozvodných vzduchových jističů, továrna Mingtuo je velkoobchodní dodavatel nízkonapěťových rozvodných vzduchových jističů 2000–3200A s výsuvem a výrobce nízkonapěťových vzduchových jističů... Zobrazit produkt →

Přizpůsobení technologie aplikaci

Nejlepší třída je zřídka nejdražší. Pevně ​​upevněný, vysoce výkonný MCCB zvládá hospodárně mnoho podavačů. Systém ICCB s elektronickou spouští se hodí tam, kde záleží na selektivitě a nastavitelnosti. Výsuvný ACB vítězí, když je rozvaděč velký, proud přesahuje zhruba 3 200 A nebo strategie údržby upřednostňuje plnou výsuvnost. Každý krok vpřed ve třídě zvyšuje náklady a půdorys, takže rozhodnutí by měla řídit úroveň chyb, koordinace a potřeby služeb.

Nabídka produktů od jednoho výrobce může toto rozhodování zjednodušit. Na straně lisovaného pouzdra pokrývá řada MTNSX distribuci energie od 100 A do 1 600 A pro aplikace podavačů s pevnou montáží. Na straně vzduchu, NT/NW pokročilé vzduchový jistič jmenovité 1 600 A až 6 300 A slouží pevné a výsuvné hlavní a spojovací pozice, přesahující praktické limity rámů ICCB.

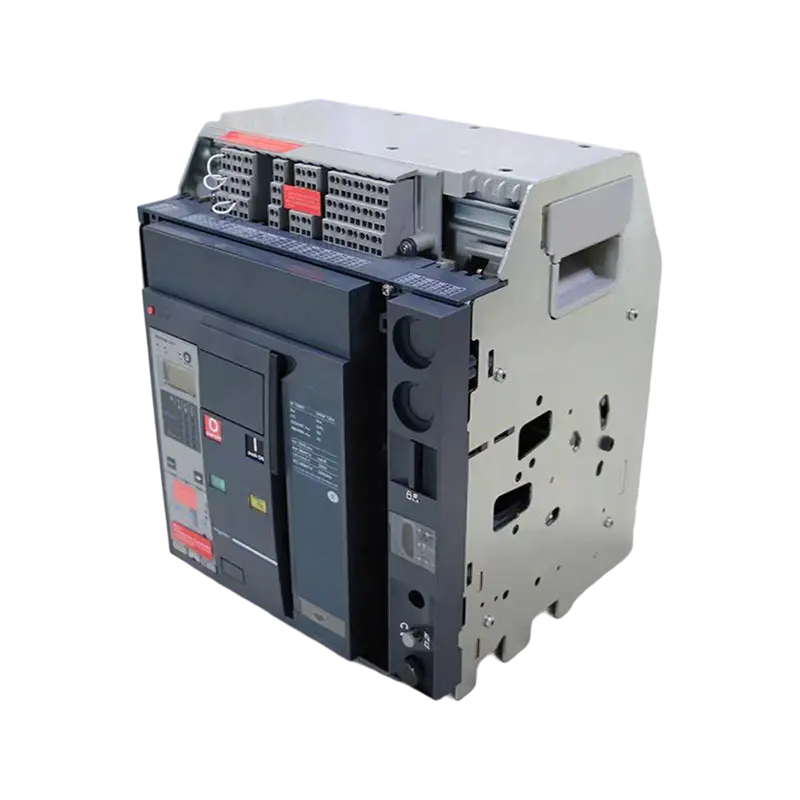

Pokročilý vzduchový jistič 1600A–6300A pro pevné a výsuvné instalace Sup Mingtuo, Čína Velkoobchodní pokročilý vzduchový jistič 1600A–6300A pro dodavatele pevných a výsuvných instalací a pokročilé vzduchové okruhy... Zobrazit produkt →

Porozumění izolačním systémům jističů je důležité, protože tato kategorie sedí přesně tam, kde mnoho skutečných projektů potřebuje ochranu: dostatečně vysoký výkon, aby poskytoval selektivitu a provozuschopnost, dostatečně kompaktní, aby se vešel do skutečných elektrických místností, a dostatečně dobře zdokumentovaný, aby mohl být s jistotou specifikován. Začněte s výpočty poruch a studií selektivity a třída ICCB se často ukáže jako kompromis ani luxus, ale správná volba. Náš průvodce výběrem nízkonapěťových a vysokonapěťových jističů prochází celou řadou od MCCB přes ACB až po vakuový vypínač. Pro konkrétní požadavky na rozvaděč technický tým na Mingtuo Electric můžete zkontrolovat velikosti rámů, vypínací jednotky a uspořádání výsuvů podle vašeho profilu zatížení.
