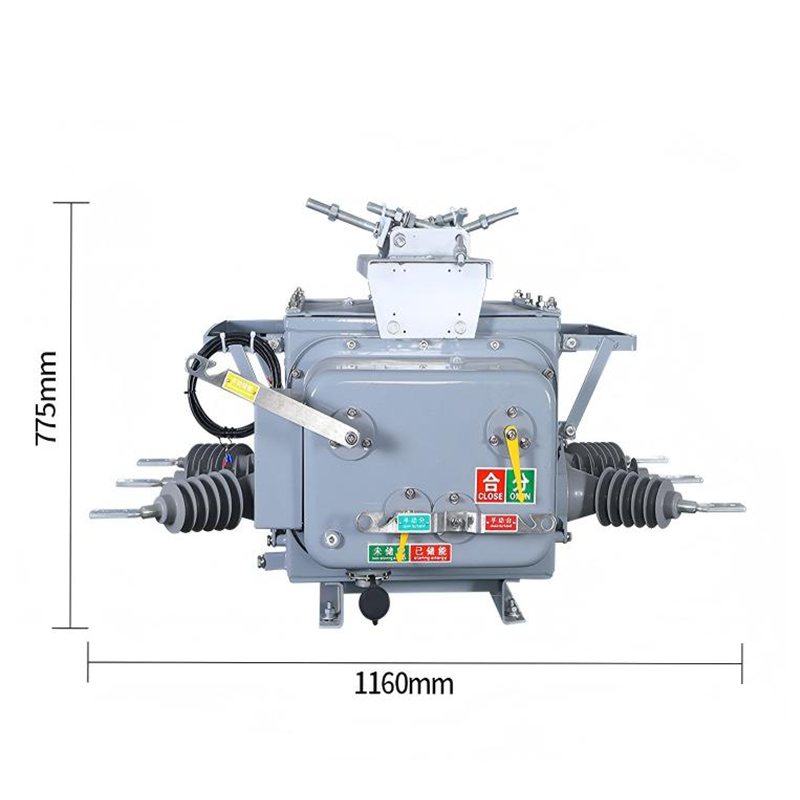

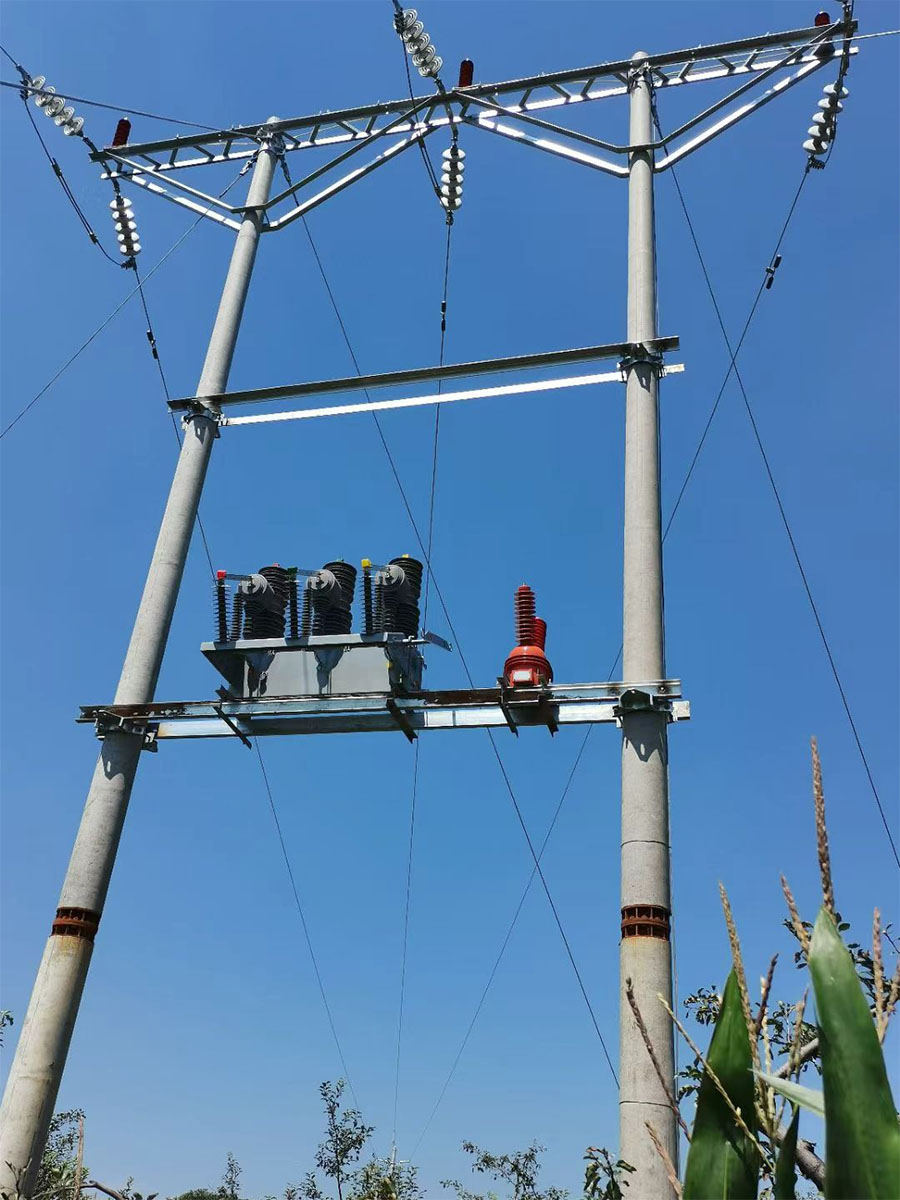

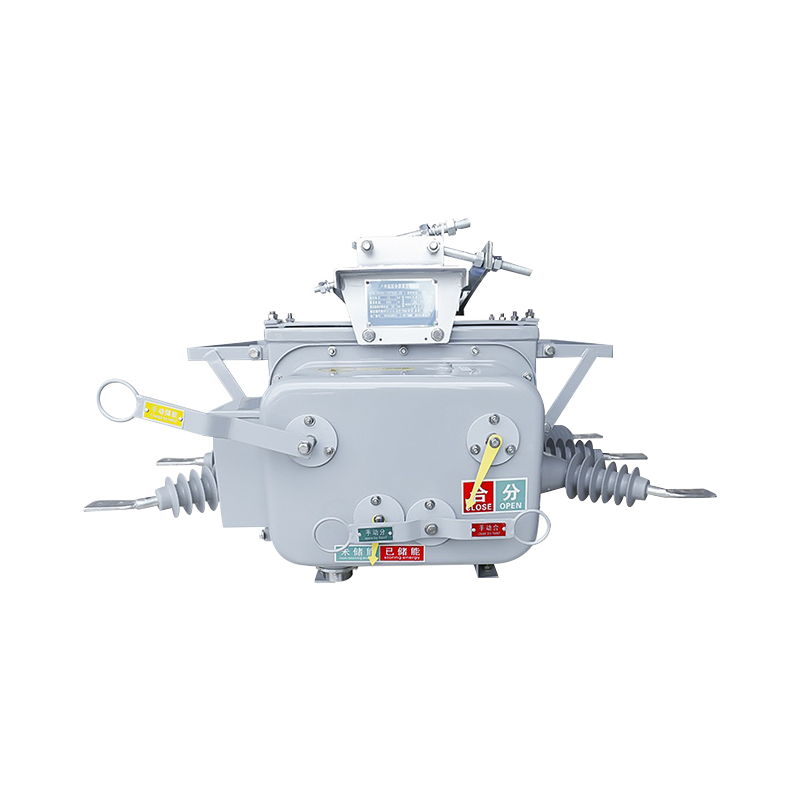

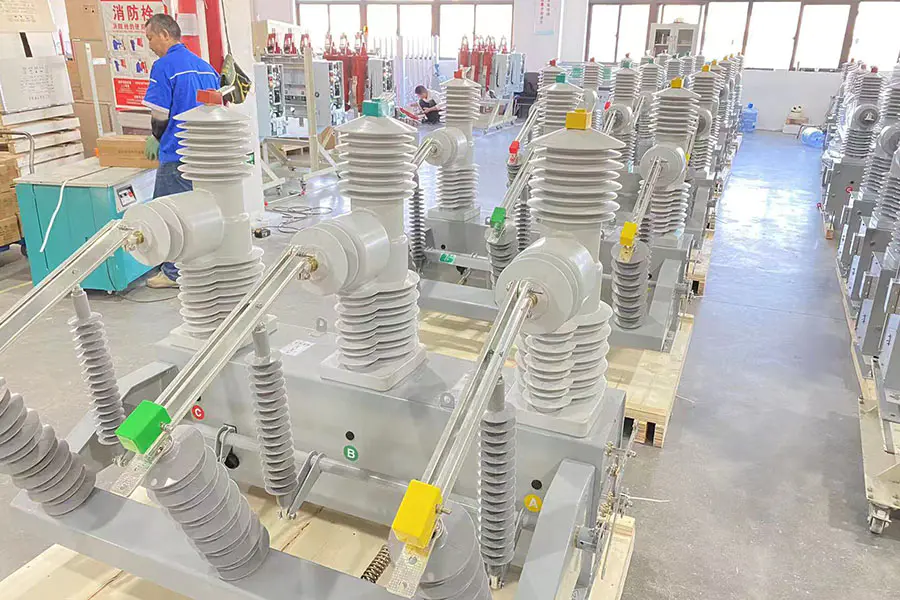

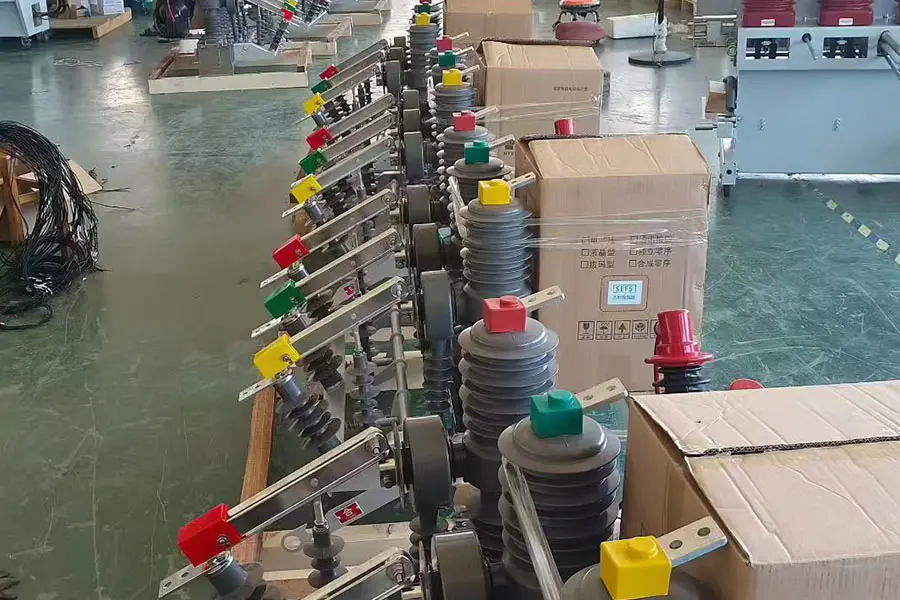

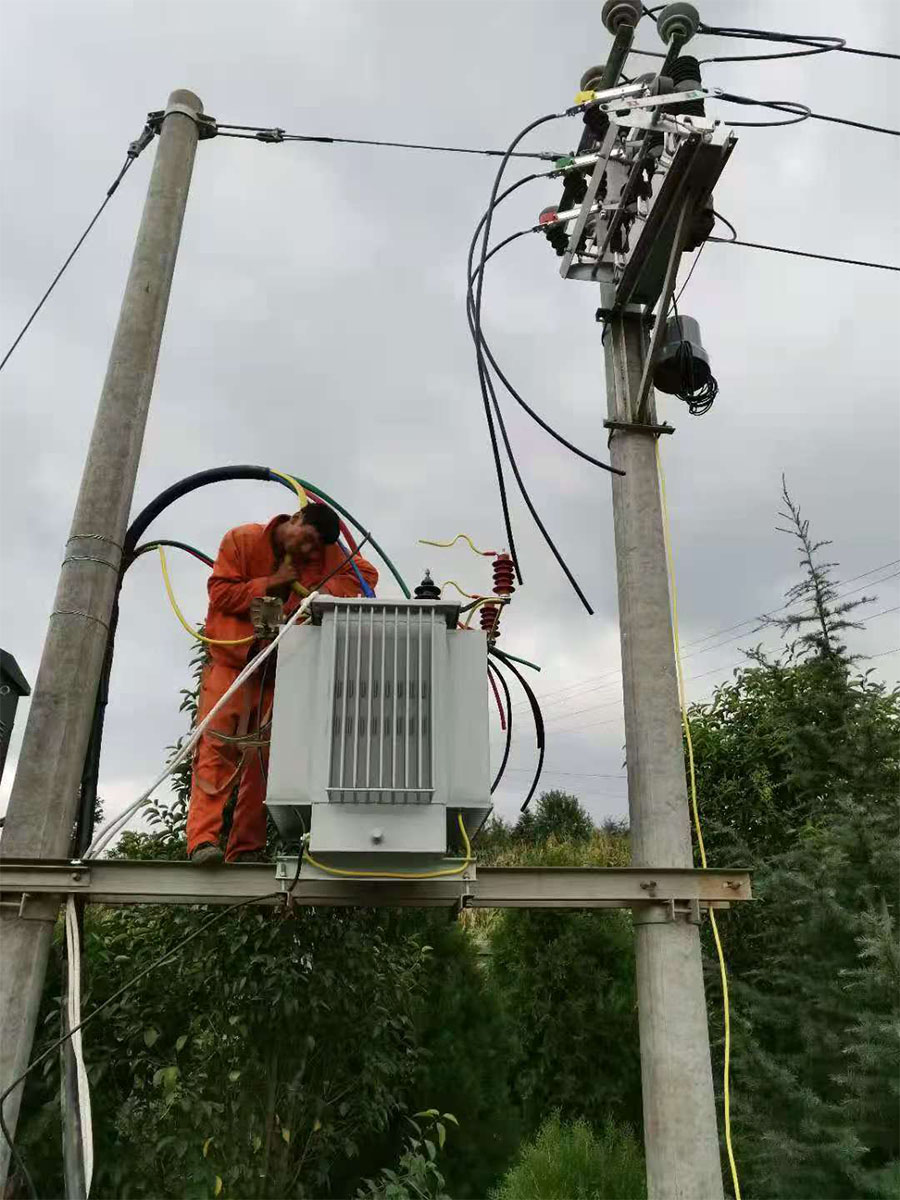

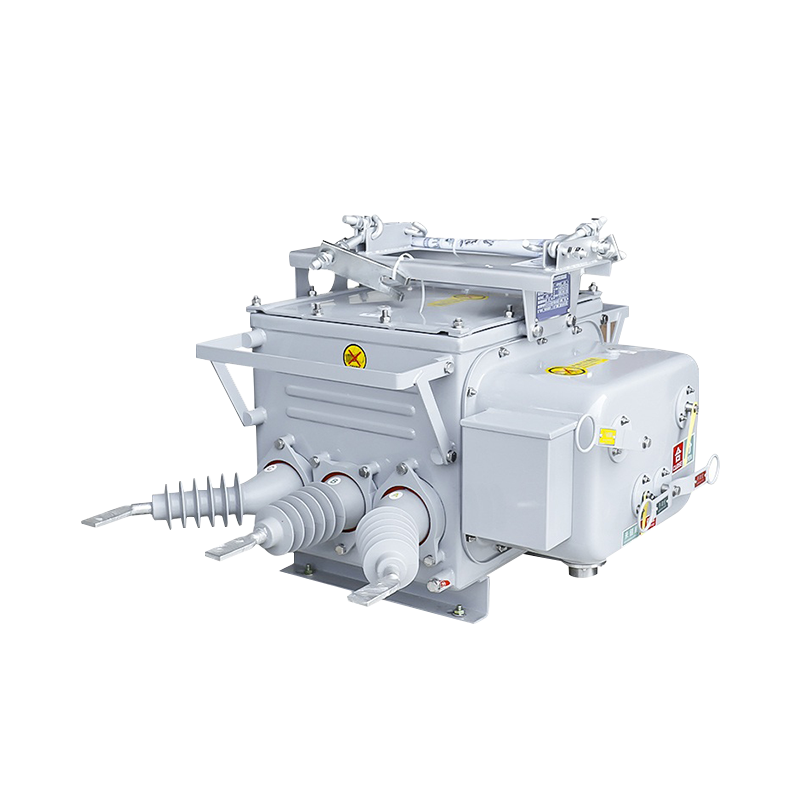

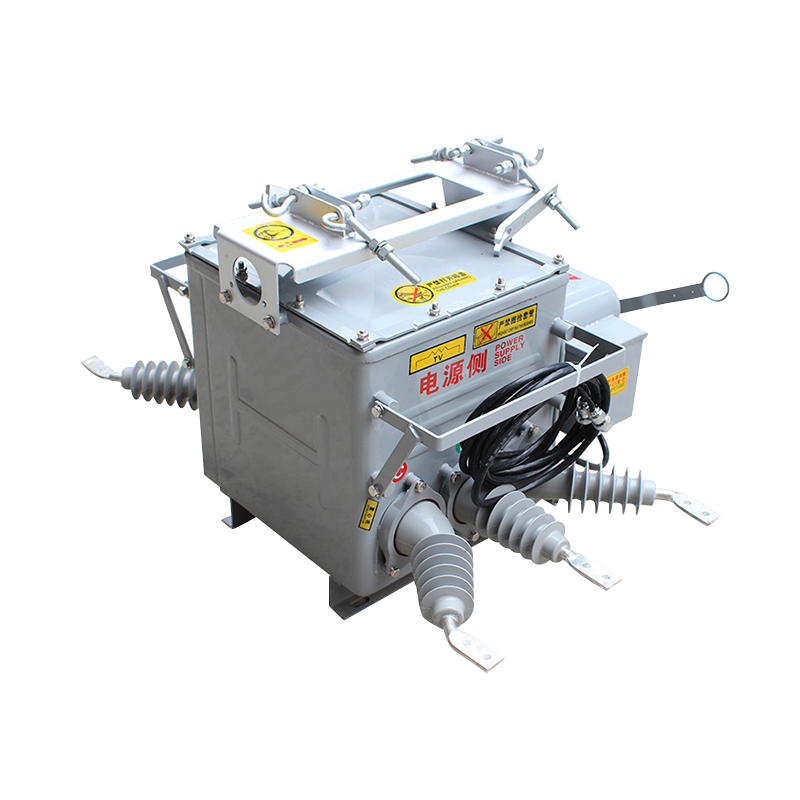

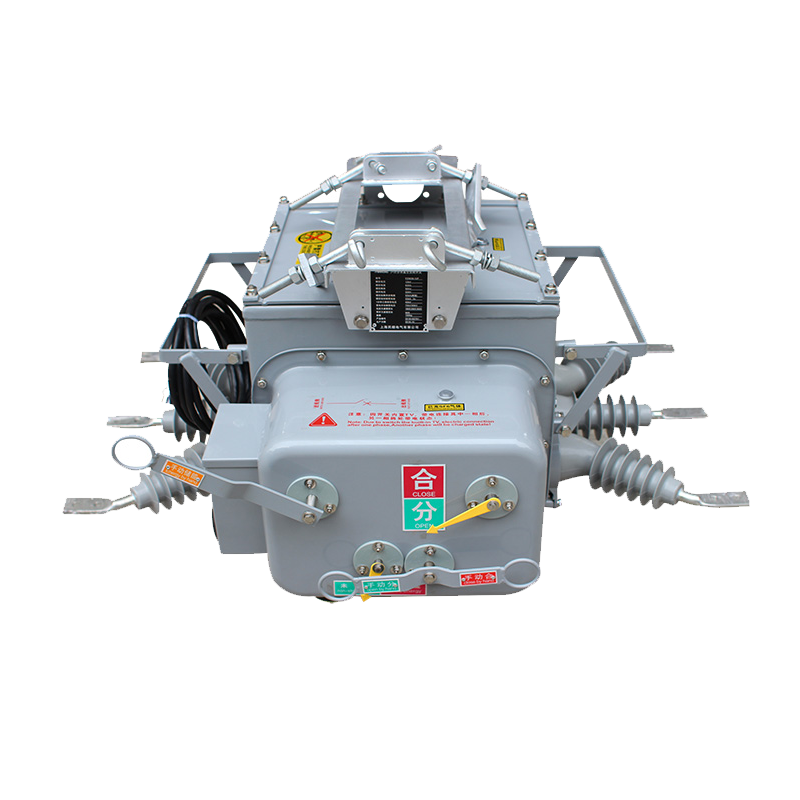

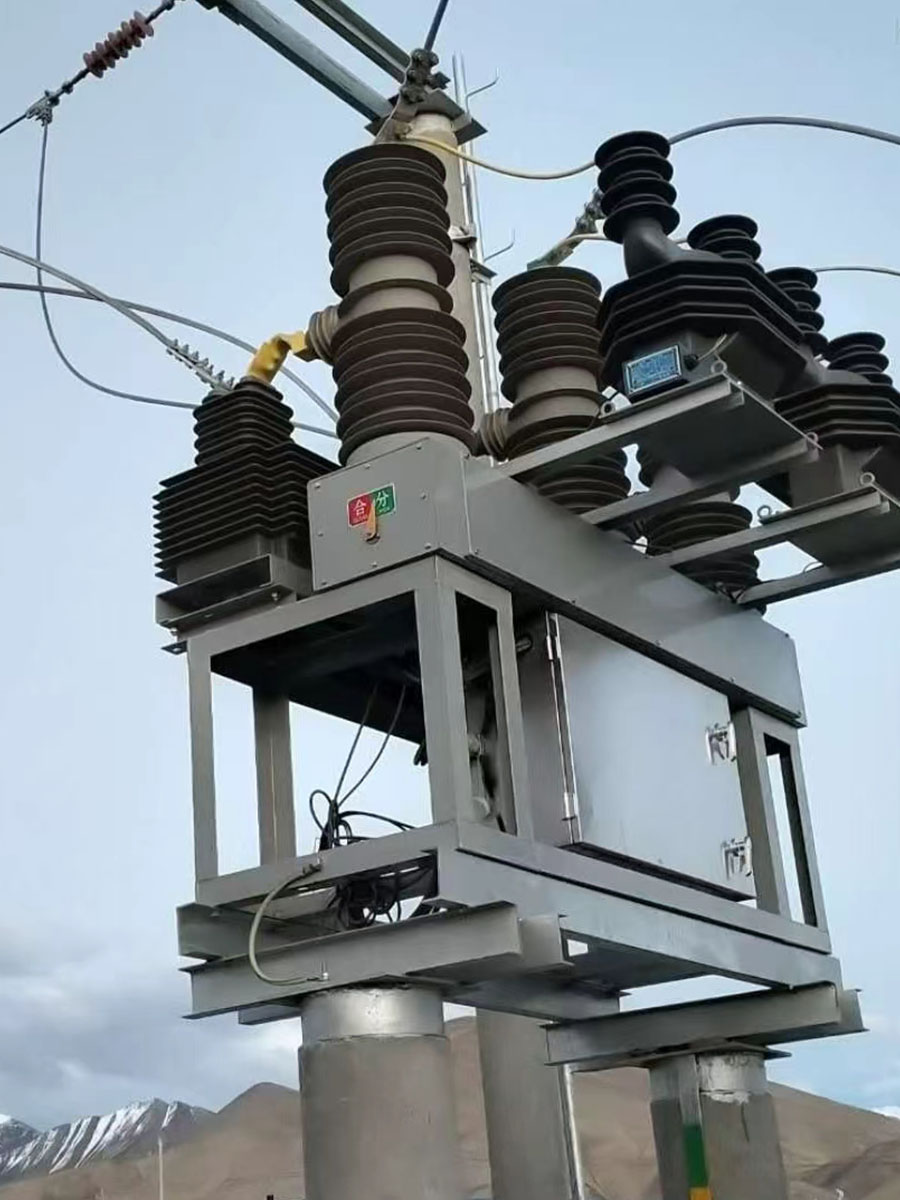

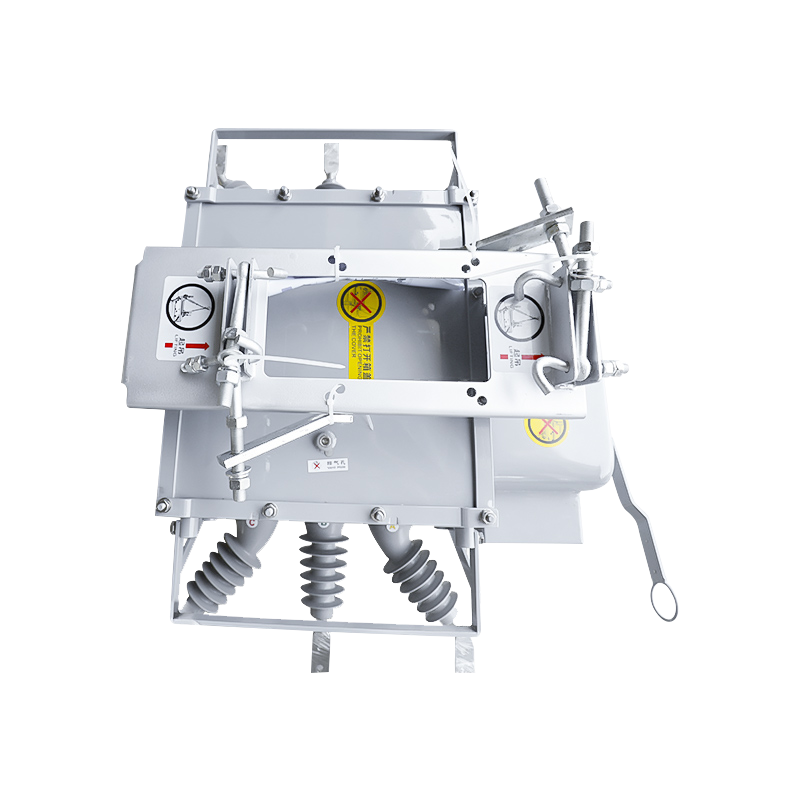

Venkovní vakuový jistič ZW20 pro pólový rozvod vysokého napětí

Tento jistič je integrované venkovní inteligentní distribuční zařízení, které se dělí hlavně na tři části:

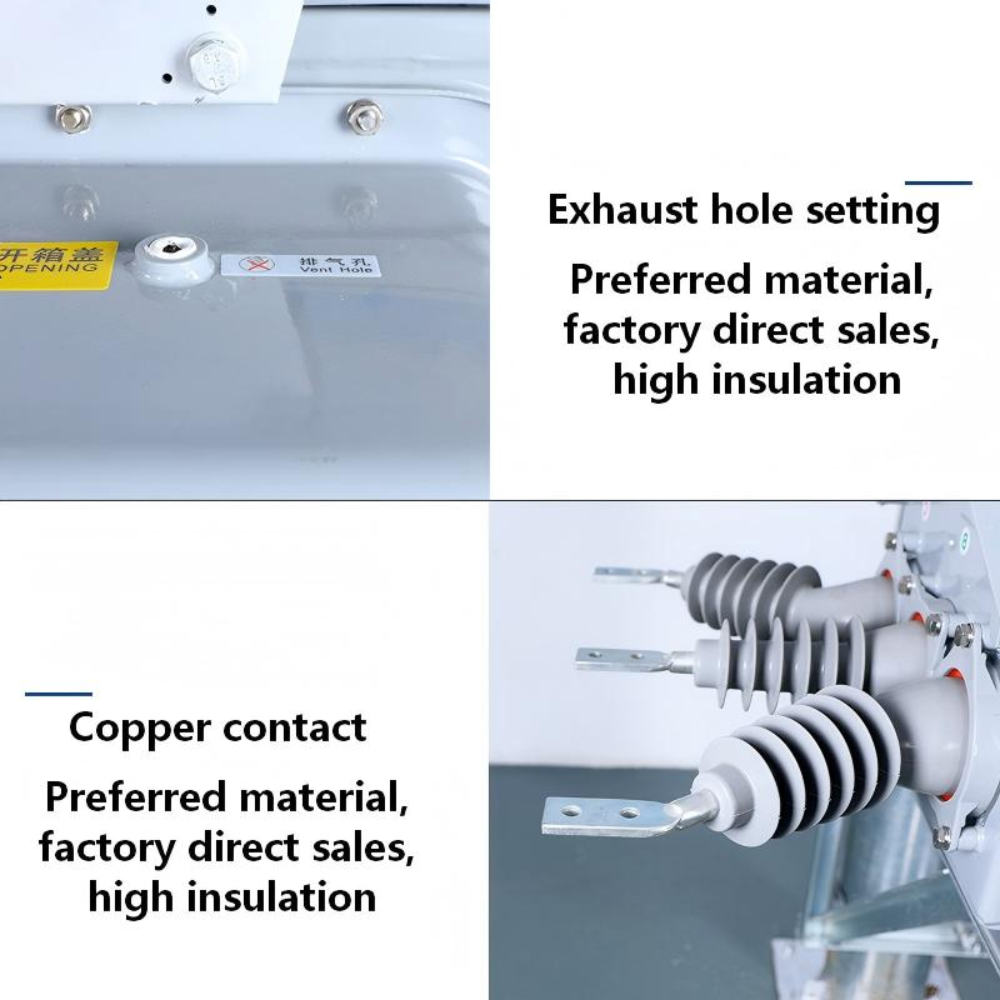

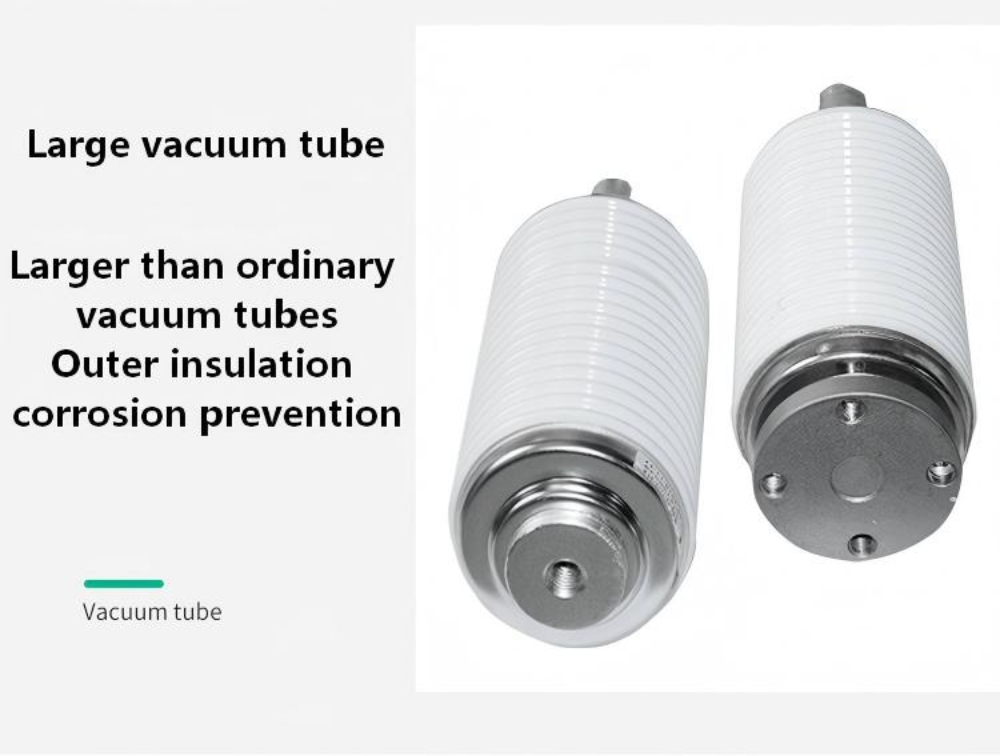

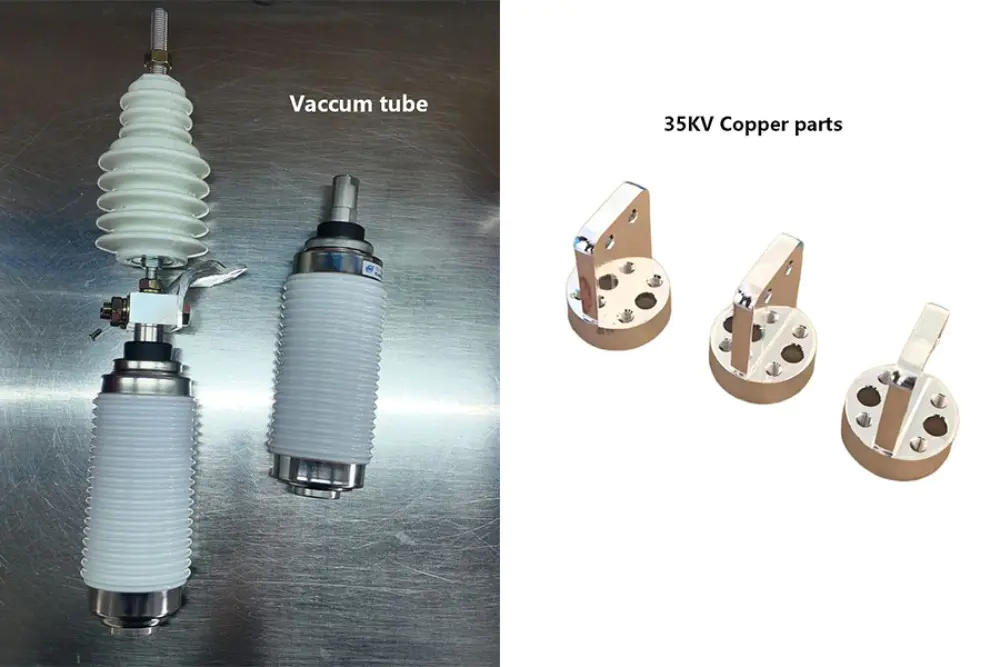

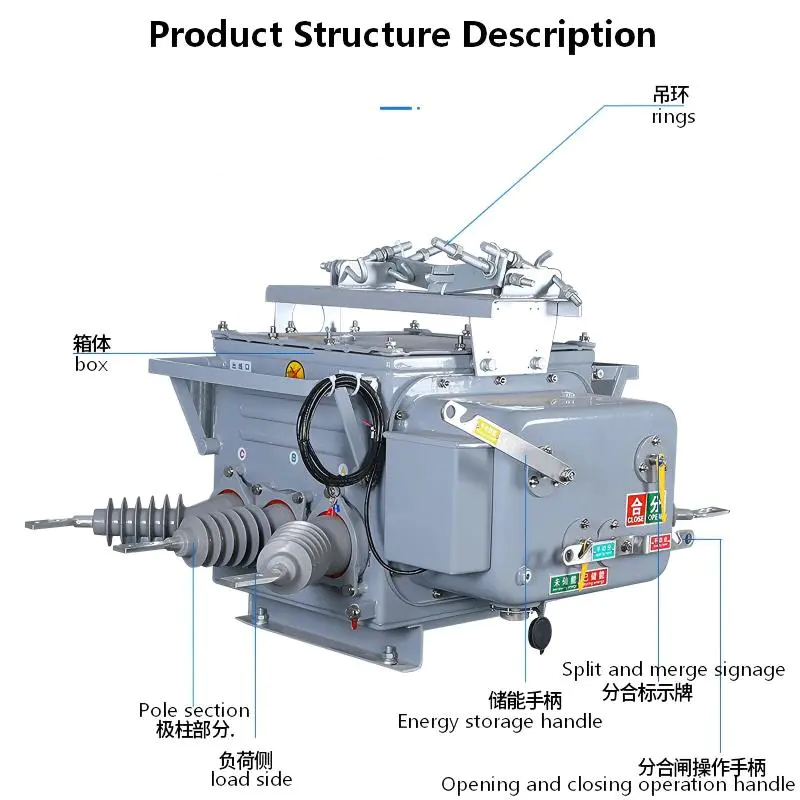

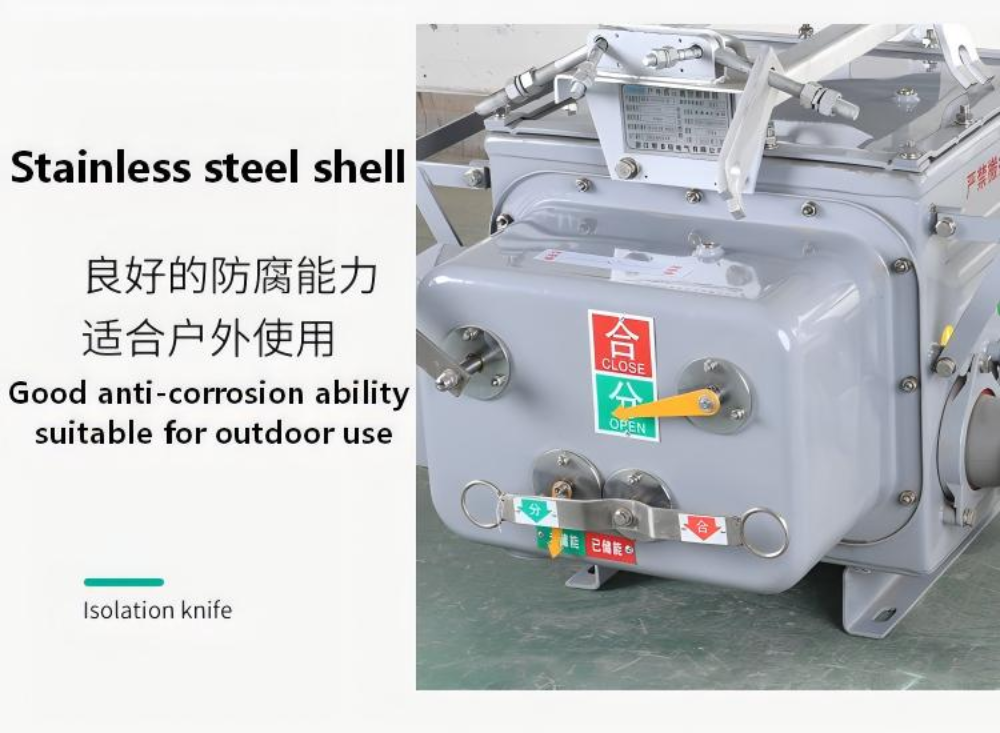

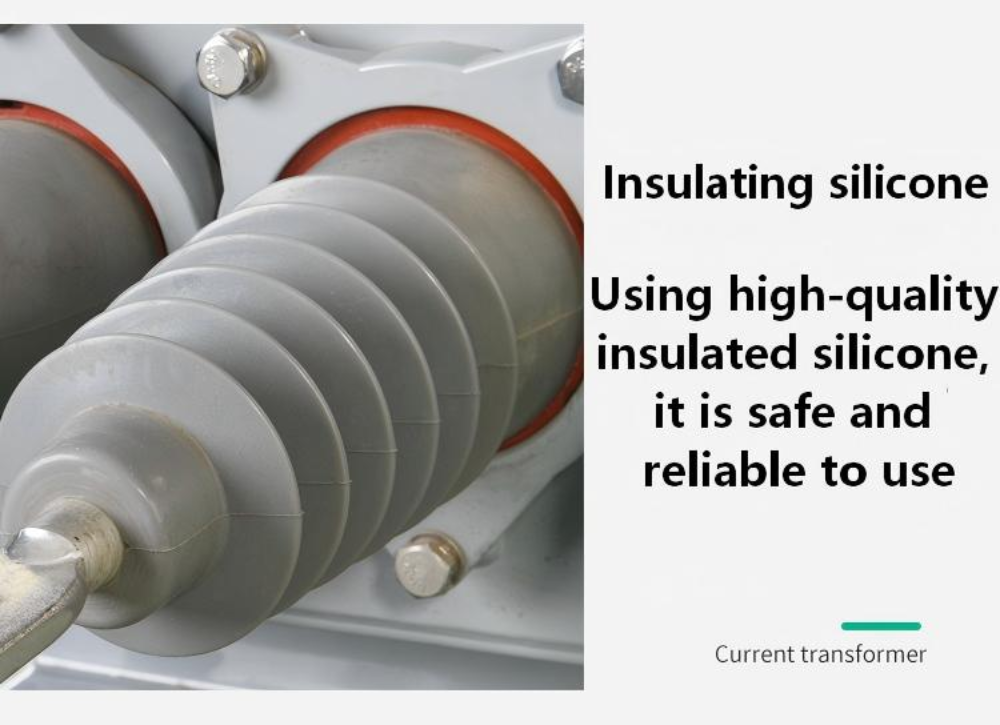

Tělo jističe: Toto je jádro zařízení. Vodivý obvod je přesně připojen k vakuové zhášecí komoře prostřednictvím komponentů, jako jsou vstupní a výstupní vodivé póly, vodivé svorky atd., aby se dosáhlo zapnutí/vypnutí proudu. Pokud jde o izolaci a těsnění, design je vynikající: vodivá tyč je vyrobena z epoxidové pryskyřice a dalších materiálů odlitých jako celek, aby byl zajištěn vynikající vnější izolační výkon; Současně plášť využívá vyspělou technologii těsnění a těsnicí komponenty, jako jsou „O“ kroužky, aby byla zajištěna dobrá celková vzduchotěsnost.

Ovládací mechanismus: Mechanismus má komplexní funkce, podporuje akumulaci elektrické energie a otevírání/zavírání, přičemž si zachovává i nouzovou funkci ručního ovládání. Integruje více komponent, jako jsou zavírací pružiny, systémy akumulace energie, uvolňovací zařízení, vypínací a zavírací cívky a pomocné spínače, a je „řídicím centrem“, které řídí přesnou činnost jističe.

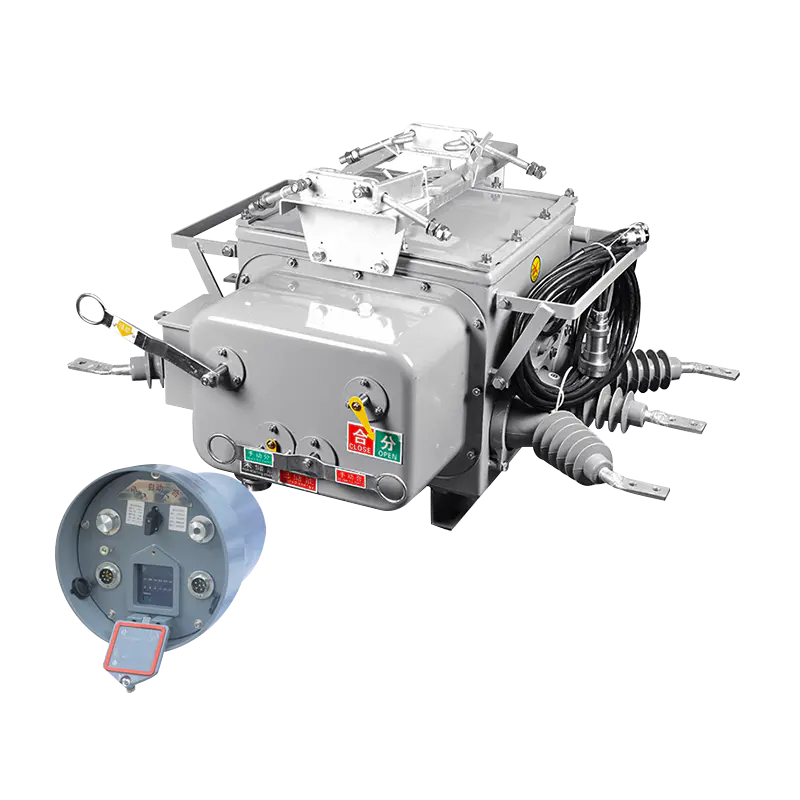

Kompletní složení sady: Celá sada hraničních vakuových jističů není jedno zařízení, ale systém. Skládá se hlavně z vakuového vypínače ZW20A-12, sladěného s inteligentním ovladačem FDR-02 nebo CH-40 pro logické rozhodování a doplněného napěťovým transformátorem (JDZW-10) pro poskytování signálů, tvořících kompletní bezúdržbové řešení.

Základní hodnota tohoto zařízení spočívá v jeho inteligentních a automatizovaných schopnostech zvládání poruch, které dosahují především tří hlavních funkcí:

Automatická izolace mezi fázovým zkratem: Když dojde ke zkratu mezi fázemi v uživatelském odbočném vedení, může se rychle vypnout před ochranným zásahem rozvodny vyšší úrovně a udržovat uzamčený stav, přísně omezuje poruchu na stranu uživatele a brání jí v ovlivnění hlavní elektrické sítě a ostatních uživatelů.

Automatické odstranění poruchy jednofázového uzemnění: U jednofázových poruch uzemnění, ke kterým dojde na straně uživatele, může také převzít iniciativu k automatickému odpojení a odstranění poruchy. Tento proces je velmi rychlý, takže je téměř nepostřehnutelný pro rozvodnu vyšší úrovně a další uživatele na stejné lince, což výrazně zlepšuje spolehlivost napájecího zdroje a uživatelskou zkušenost.

Rychle lokalizujte poruchový bod: Po provedení akce může aktivně hlásit poruchové informace. Pracovníci údržby mohou používat specializované vybavení (jako jsou kapesní počítače) k rychlému čtení dat na místě, přesné lokalizaci příčiny poruch a odpovědných uživatelů, čímž se výrazně zkracuje čas na odstraňování problémů a obnovu napájení.
