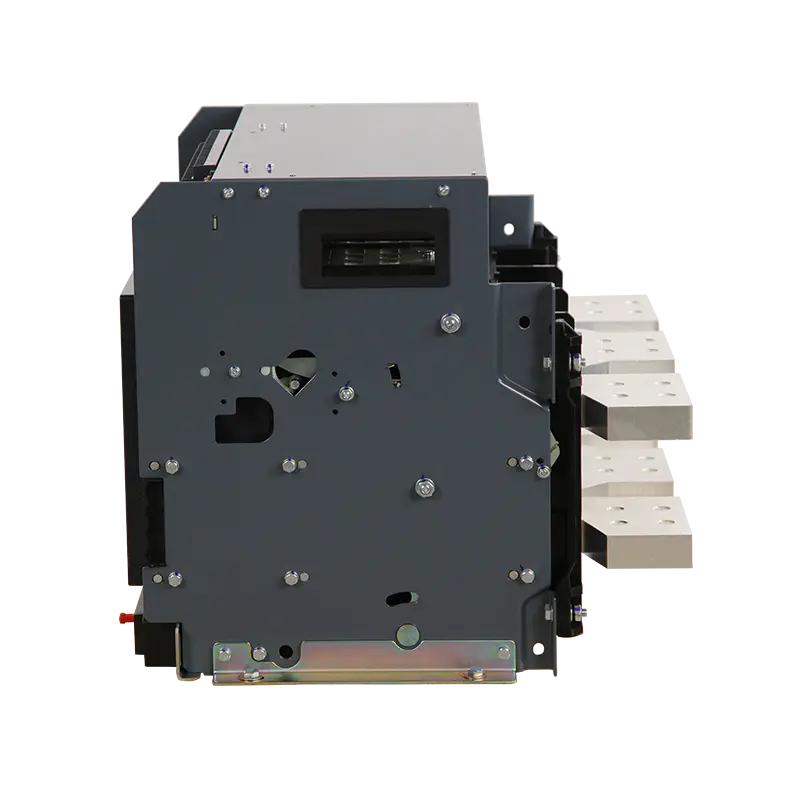

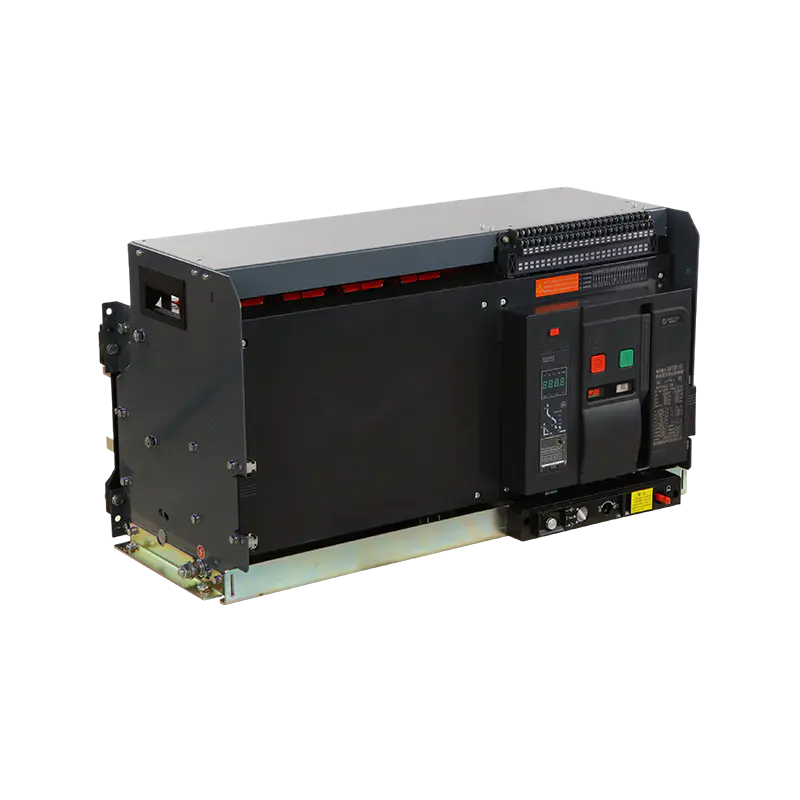

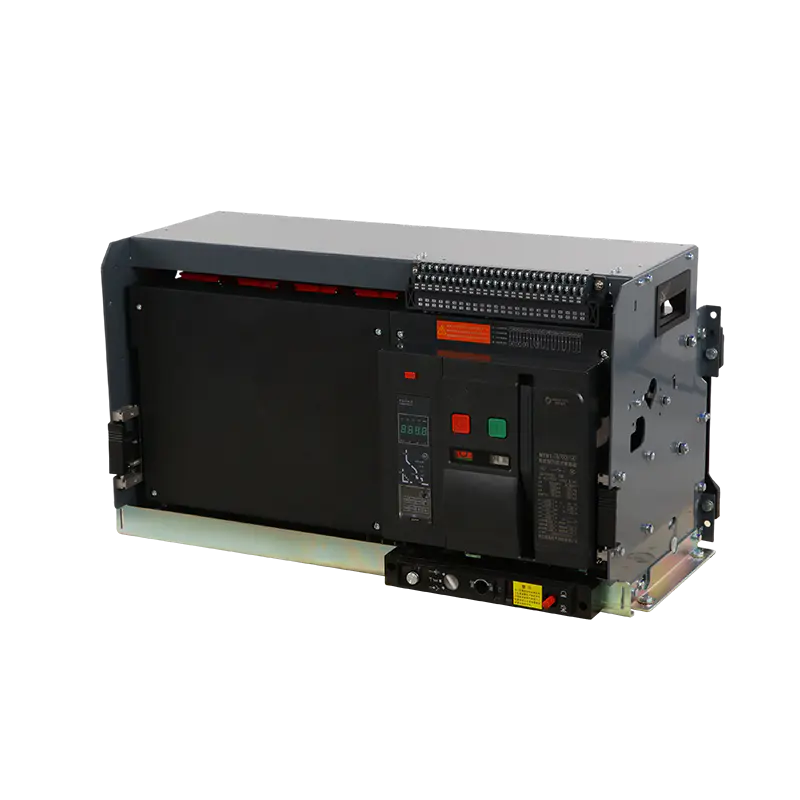

Výsuvný vzduchový jistič MT 6300A pro rozvod vysokého proudu

Popis: Přehled produktu

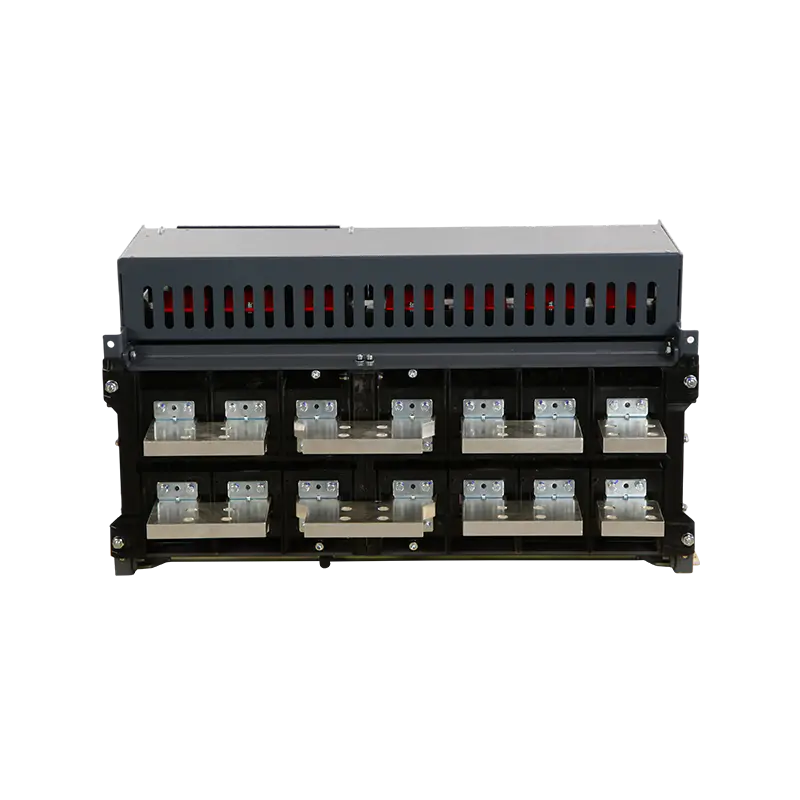

Vzduchový jistič řady MT je navržen pro nízkonapěťové hlavní rozvody, které vyžadují vysokou proudovou kapacitu, provozní flexibilitu a spolehlivý ochranný výkon. S výsuvnou konstrukcí lze jistič bezpečně zasunout, vytáhnout nebo izolovat bez odpojení hlavního vedení, což zefektivňuje kontrolu a údržbu.

Tato řada pokrývá rozsah jmenovitého proudu od 2000A do 3200A a je vhodná pro použití jako hlavní přívodní vypínač nebo výkonový napájecí vypínač v průmyslových a komerčních energetických systémech. Jeho konstrukce se vzduchovým zhášením oblouku umožňuje stabilní výkon přerušení při přetížení a zkratu, což pomáhá udržovat kontinuitu systému a bezpečnost zařízení.

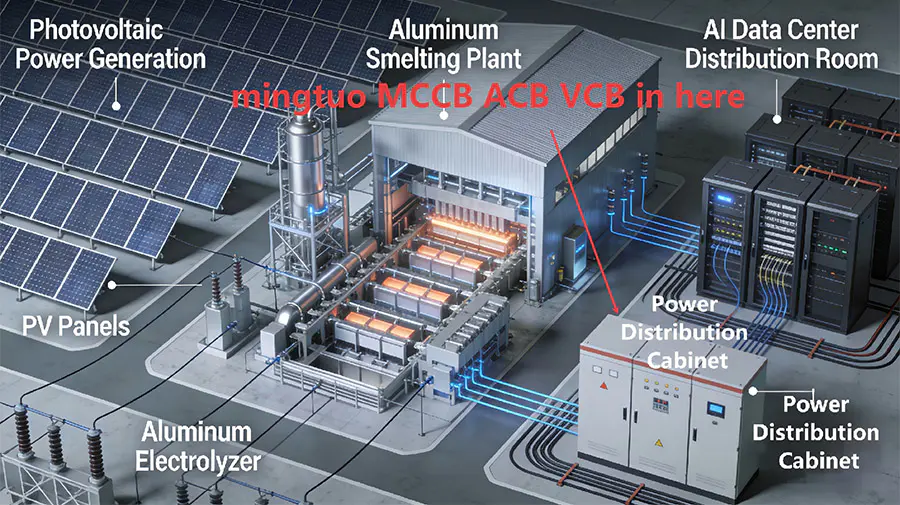

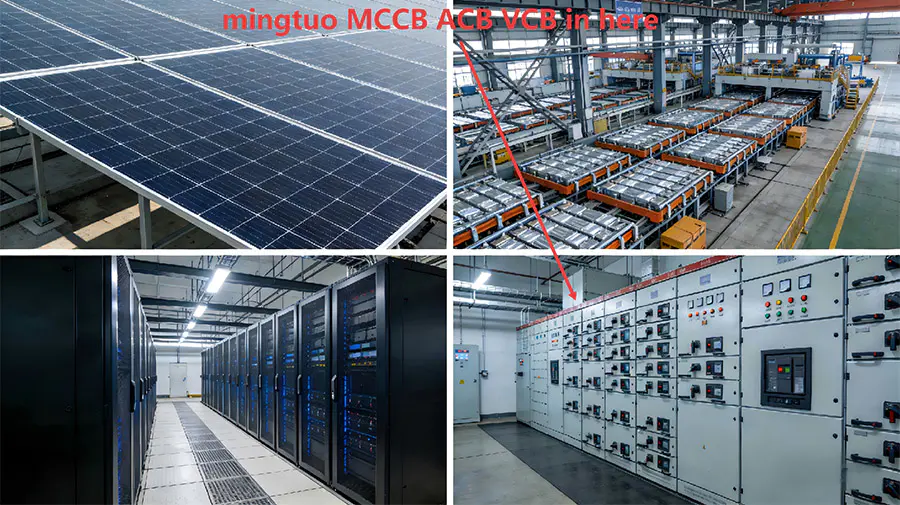

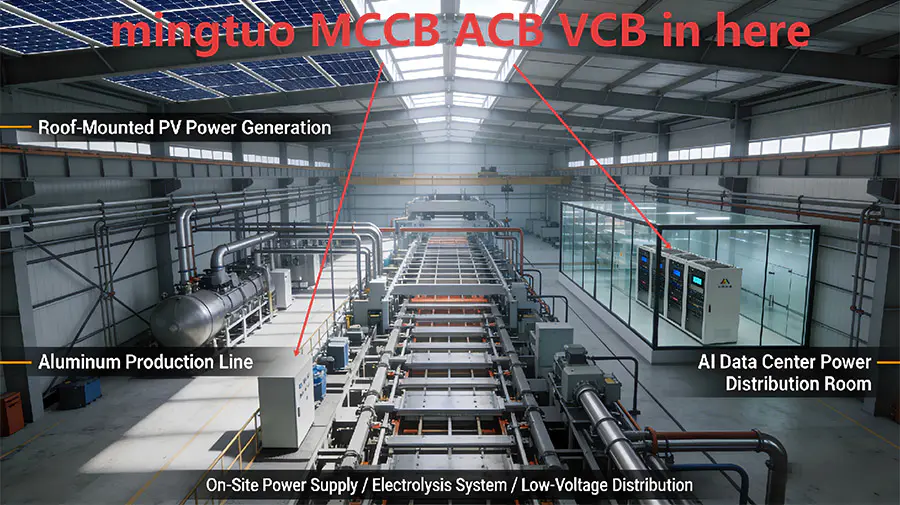

Řada MT vyhovuje příslušným normám nízkonapěťových jističů, včetně IEC 60947-2 a GB 14048.2, díky čemuž je vhodná pro integraci do standardizovaných rozváděčových sestav a rozvodných skříní. Široce se používá ve výrobě fotovoltaické energie, nových energetických průmyslových a těžebních podnicích, AI datových centrech, elektrárnách a závodech na výrobu hliníku.

Aplikace:

Výsuvné vzduchové jističe řady MT jsou široce používány v nízkonapěťových rozvodných systémech, kde jsou vyžadovány vysoké jmenovité proudy a provozní spolehlivost. Mezi typické aplikace patří:

Průmyslové výrobní závody

Komerční a víceúčelové budovy

Datová centra a kritická zařízení

Nemocnice a veřejná infrastruktura

Rozvodné panely a rozvodné systémy

Jejich výsuvná konstrukce je činí zvláště vhodnými pro instalace, které vyžadují běžnou údržbu, upgrady systému nebo zkrácení prostojů.

ACB installation And Test
ACB Installation

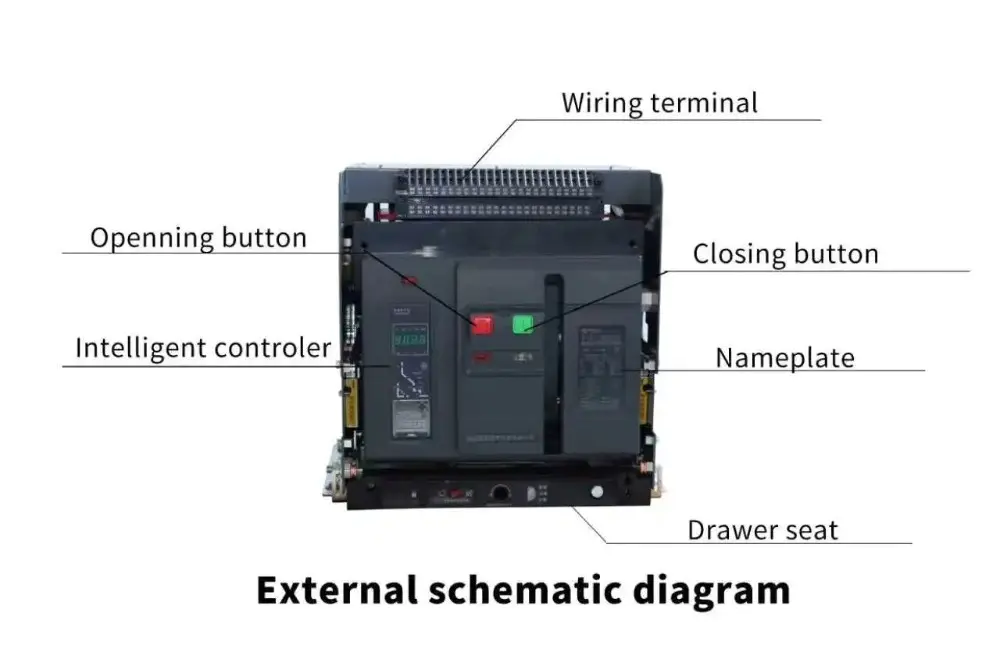

ACB
Double Circuit Breakerswitching Cabinet
Working Principle

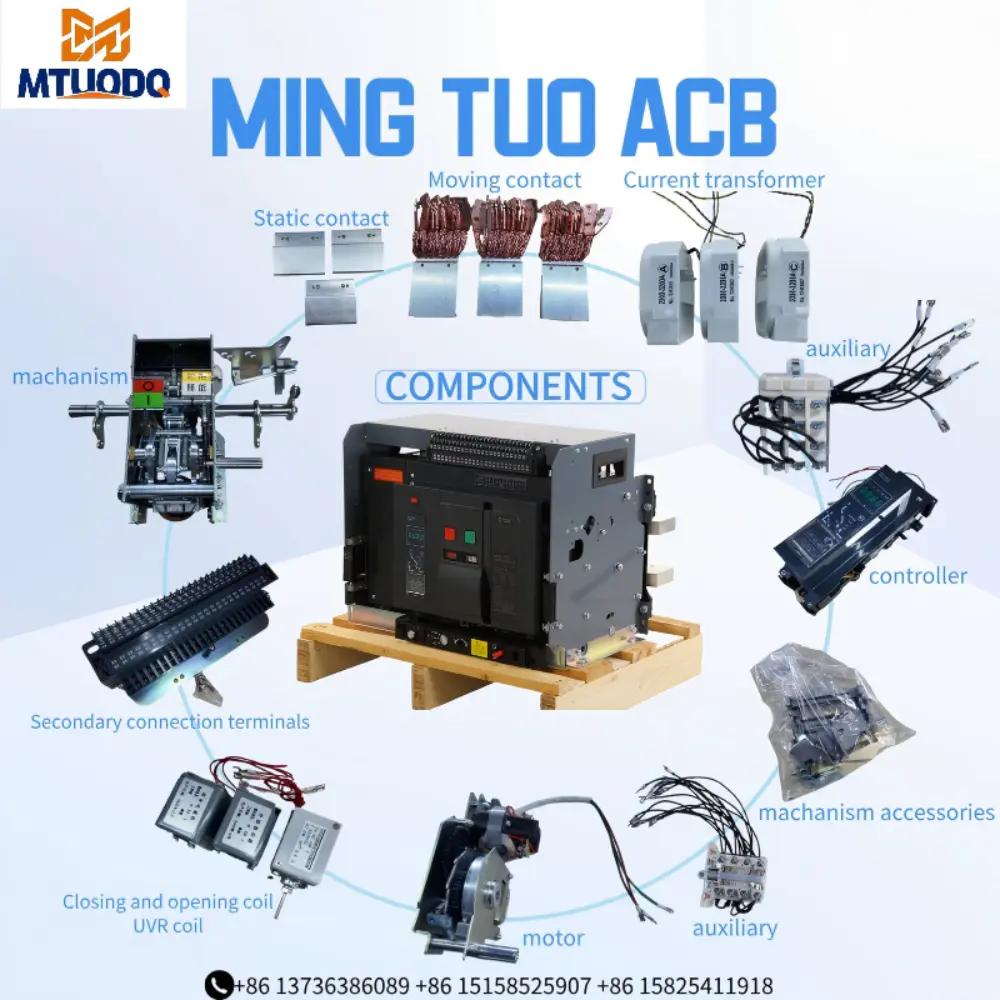

Moving And Static Contact

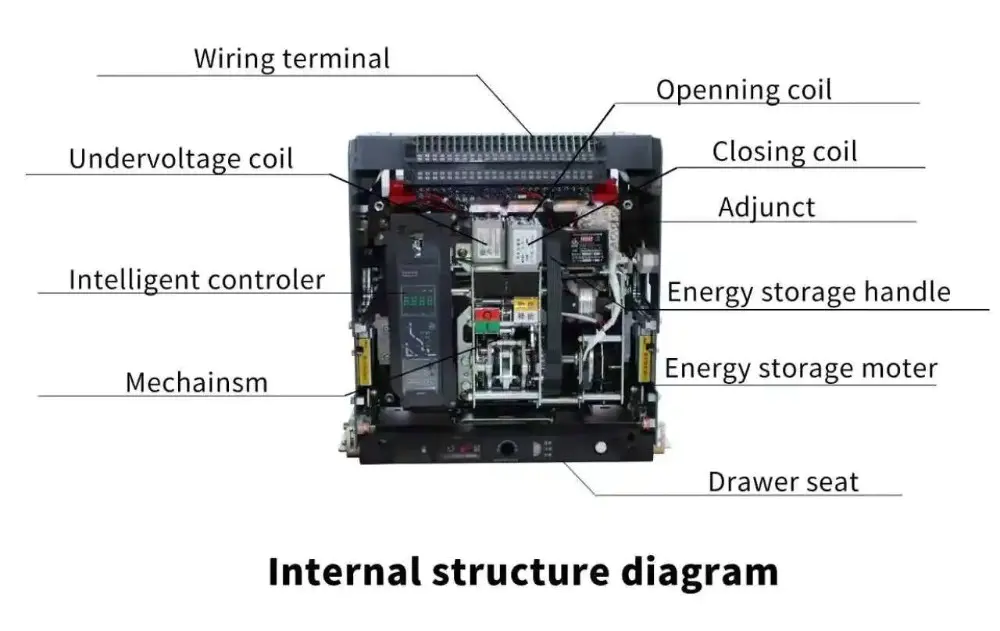

ACB Machanism

Když je produkt v zavřeném a zapnutém stavu, dojde-li v obvodu k přetížení nebo zkratu, podpětí nebo ztrátě fáze, proudový transformátor v ACB detekuje proudový signál, který bude přenášen do ovladače. Ovladač poté vyšle příkaz mechanismu k vypnutí, což způsobí oddělení a odpojení dynamických a statických kontaktů a produkt se otevře, čímž se dosáhne funkce ochrany zátěže backendu.

Duální napájecí zdroj realizuje mechanické a elektrické blokování, přepínání mezi dvěma napájecími vedeními. Když je k dispozici síťové napájení, jistič síťového napájení je sepnutý, ale nelze zavřít výrobu energie. Když je odpojeno napájení ze sítě, generátor generuje energii a jistič napájecího vedení je uzavřen, ale napájení ze sítě nelze uzavřít. Zavřít lze pouze jeden ze dvou zdrojů napájení.

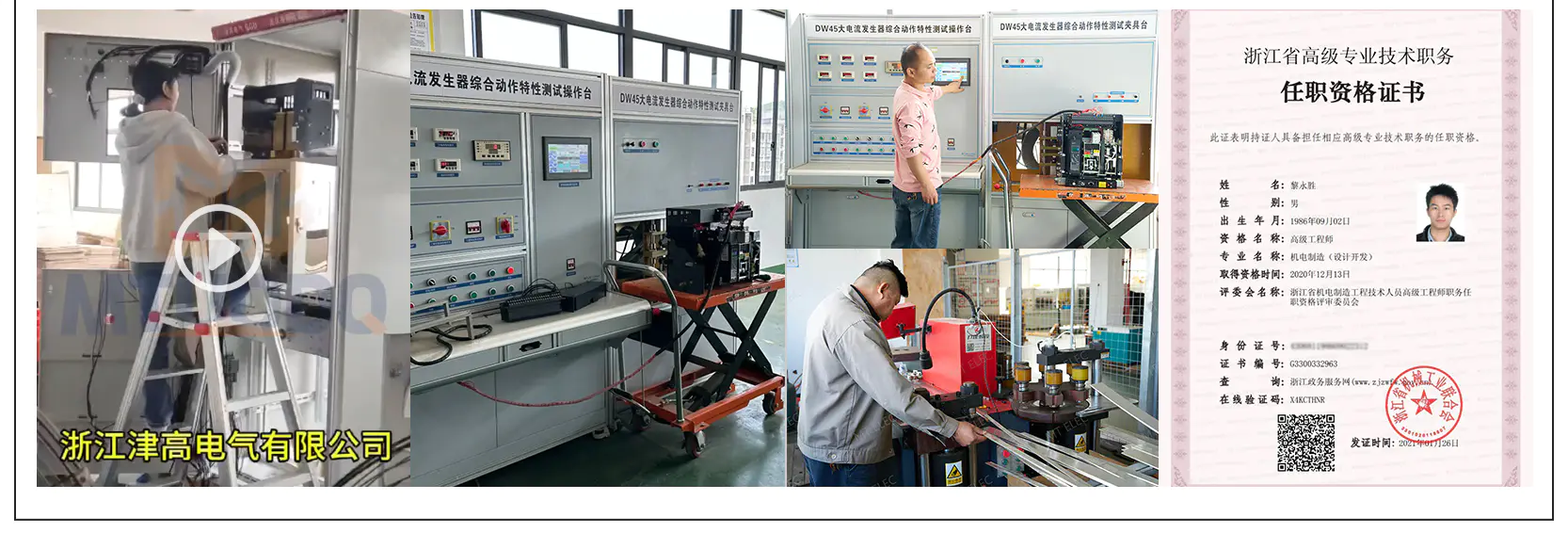

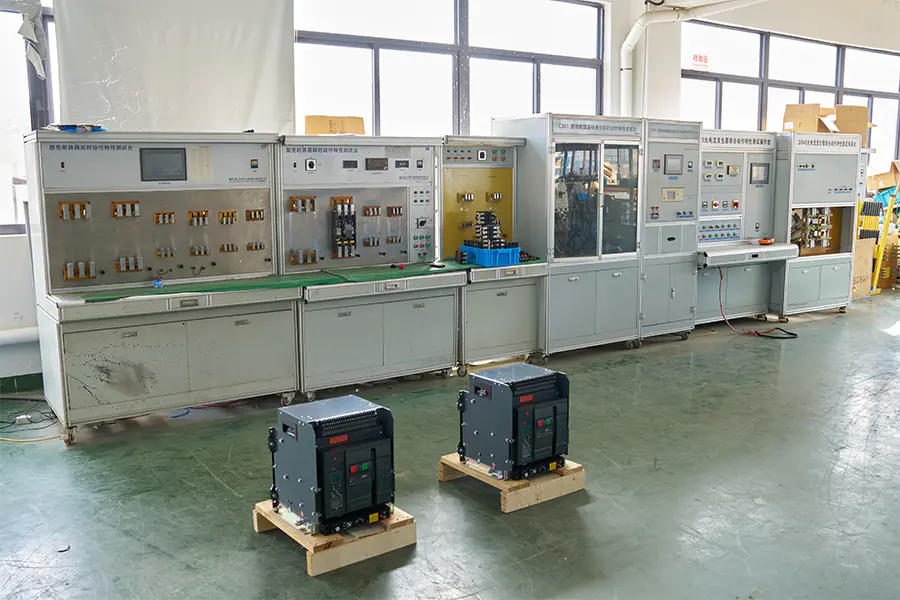

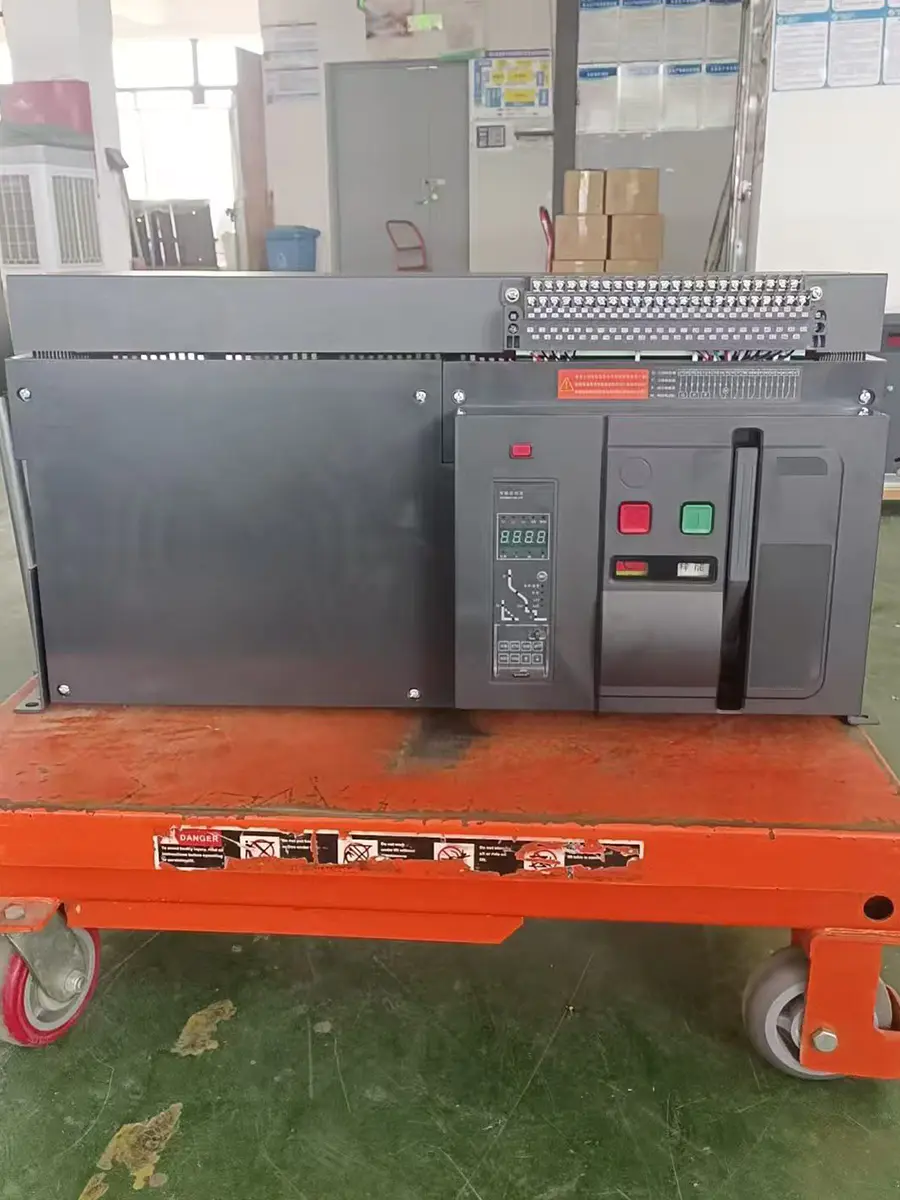

Product Debugging
Product Debugging
Product Debugging
ACB
ACB installation And Test
Working Principle
Moving And Static Contact
ACB Machanism
Double Circuit Breakerswitching Cabinet

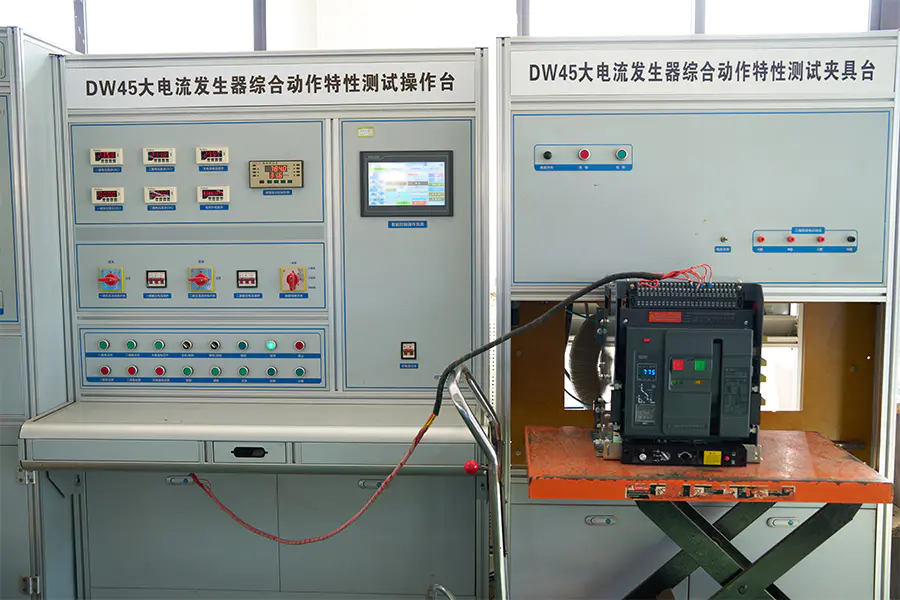

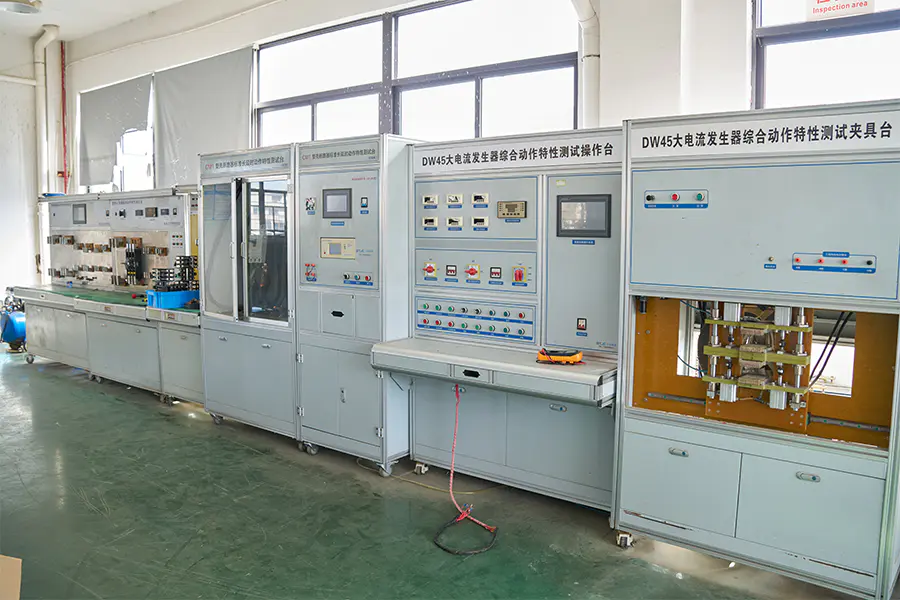

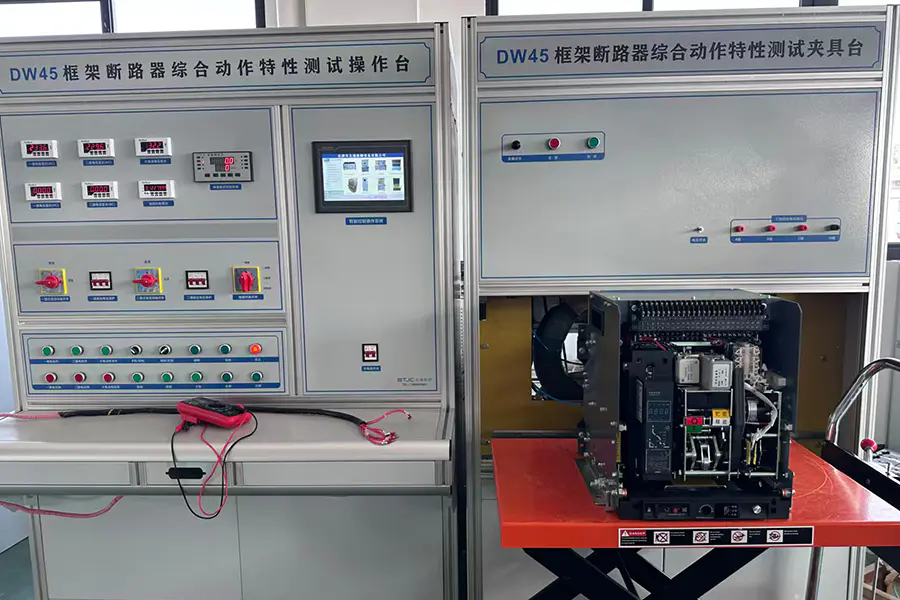

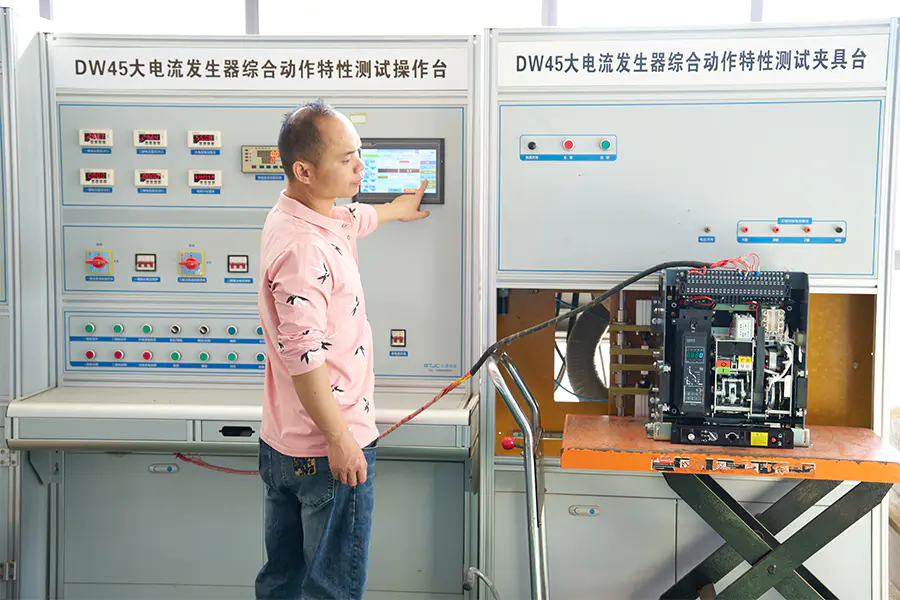

ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing

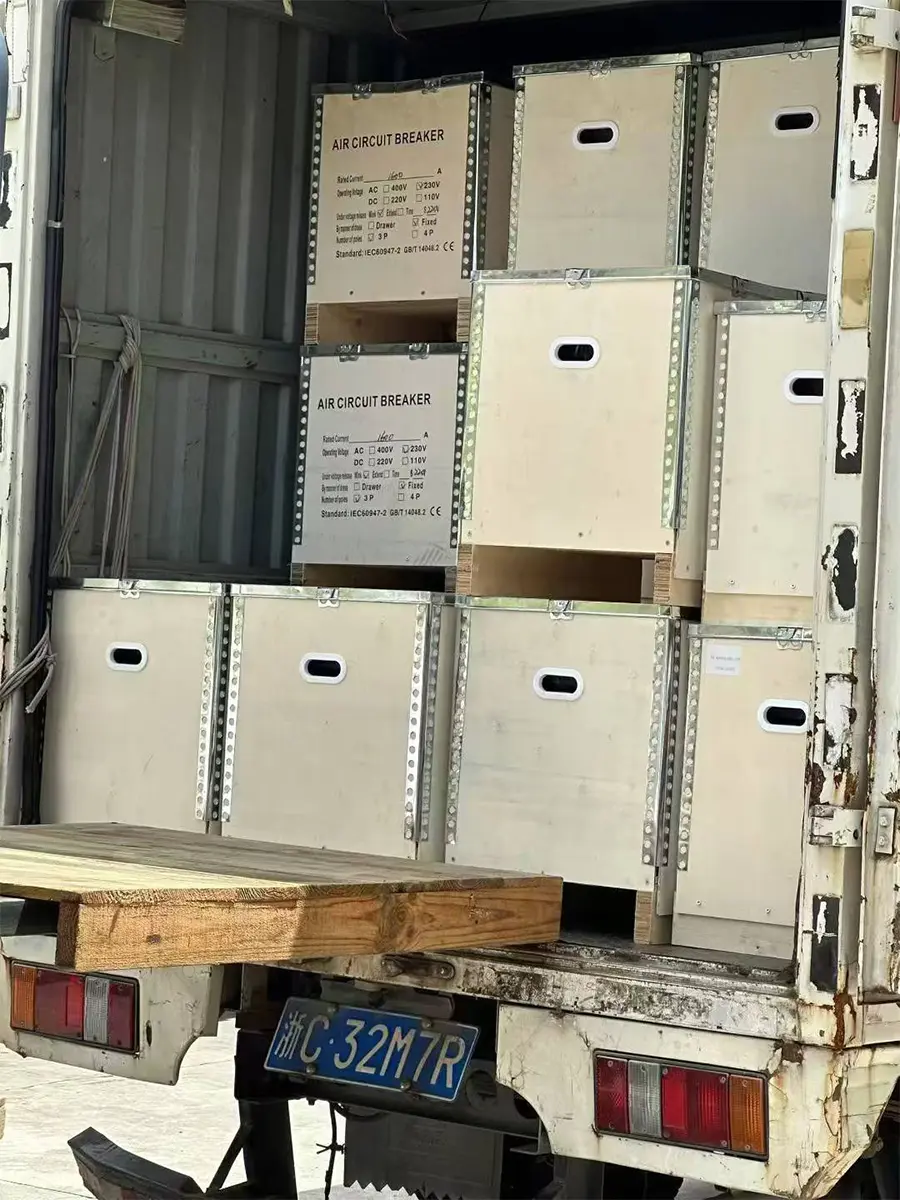

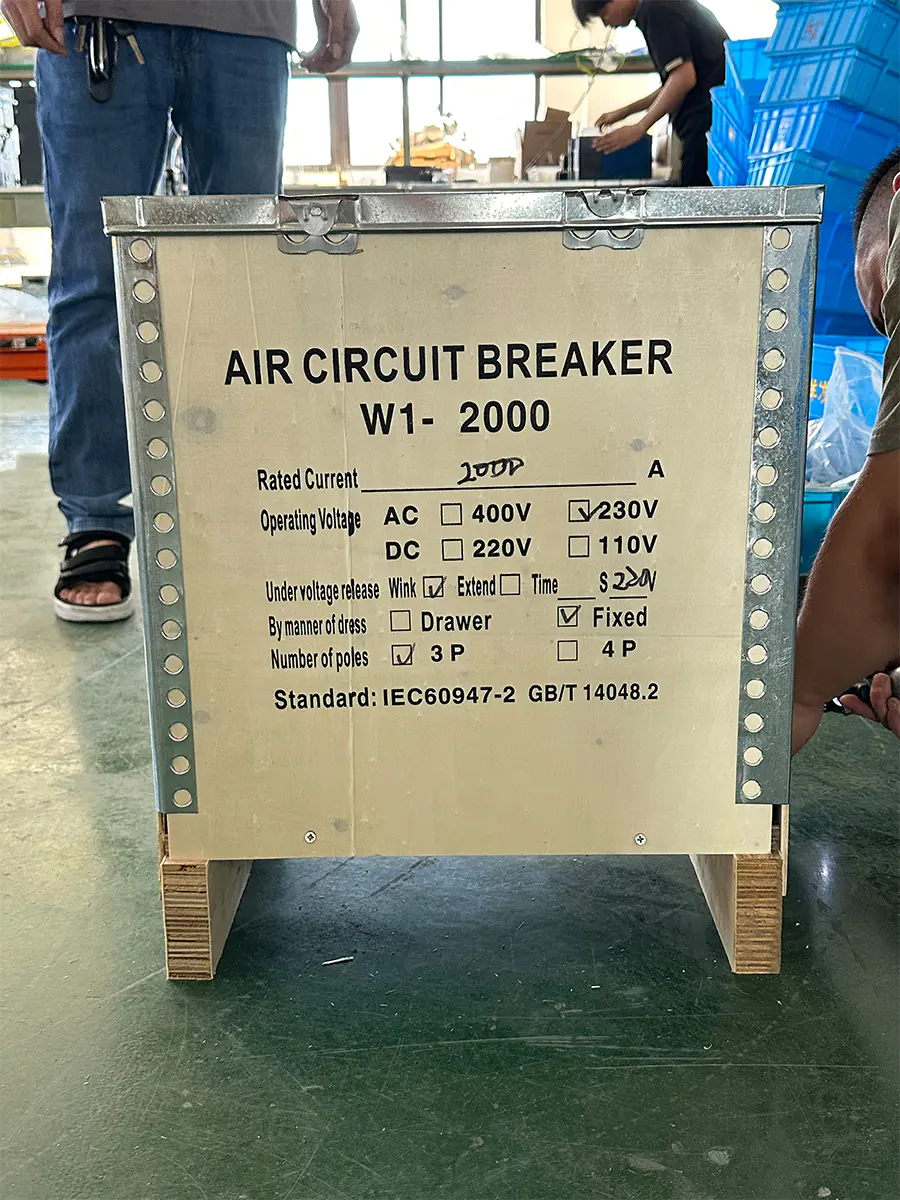

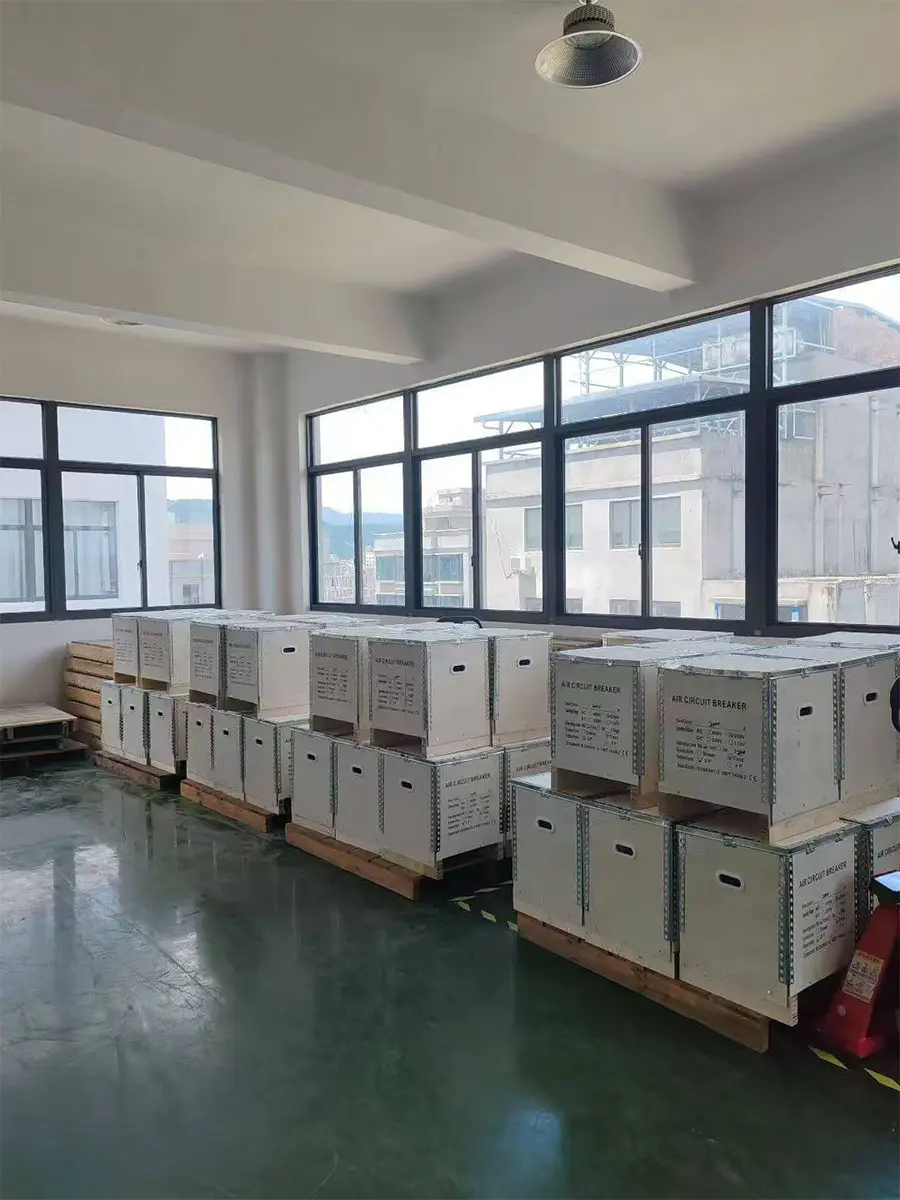

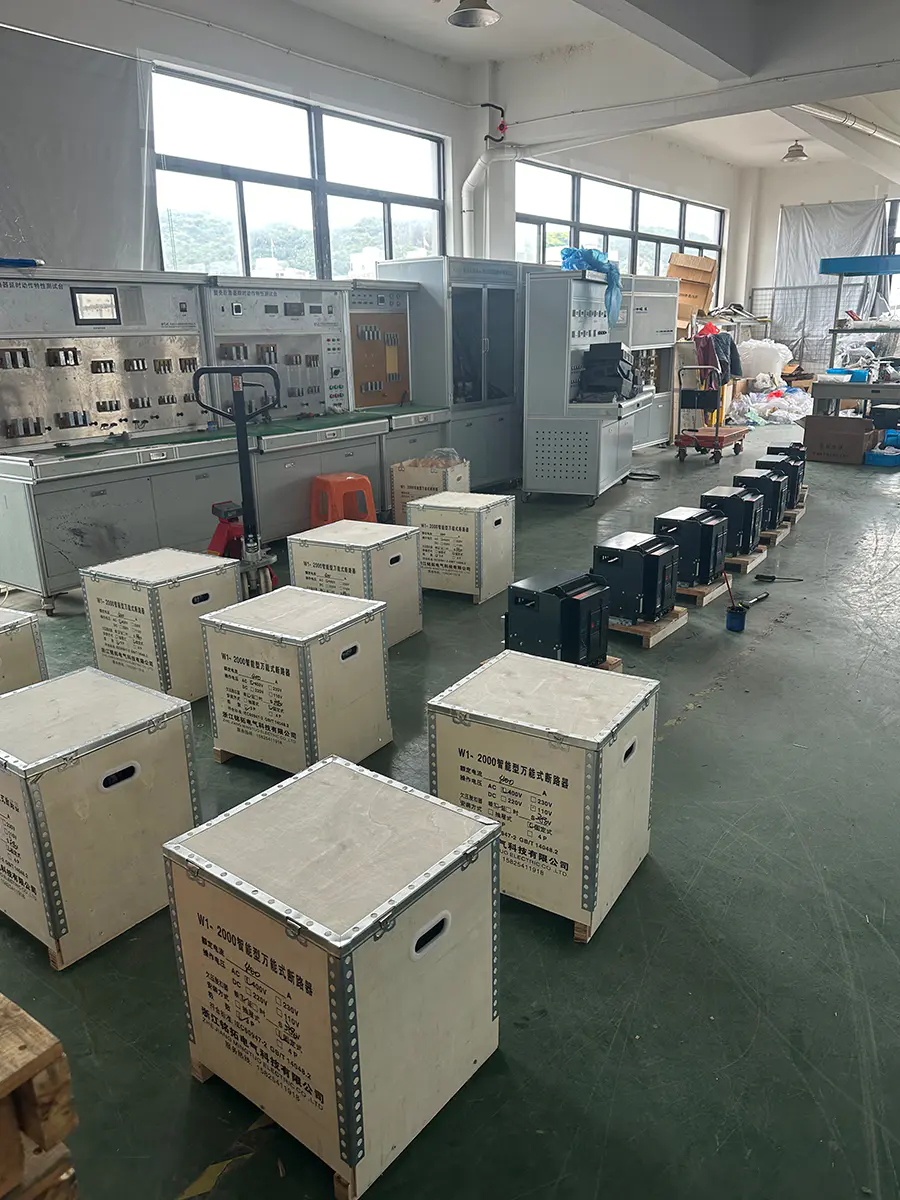

Pro zajištění bezpečnosti přepravy jsou naše elektrické výrobky vyváženy ve vyztužených dřevěných bednách. Přepravky procházejí tepelnou úpravou a nesou označení ISPM-15, což umožňuje rychlé celní odbavení. Konstrukce zvýšené základny usnadňuje provoz vysokozdvižného vozíku, zatímco vnitřní upevnění tlumící nárazy zajišťuje, že produkty dorazí neporušené. Všechny vnější přepravky jsou jasně označeny a splňují mezinárodní logistické standardy.

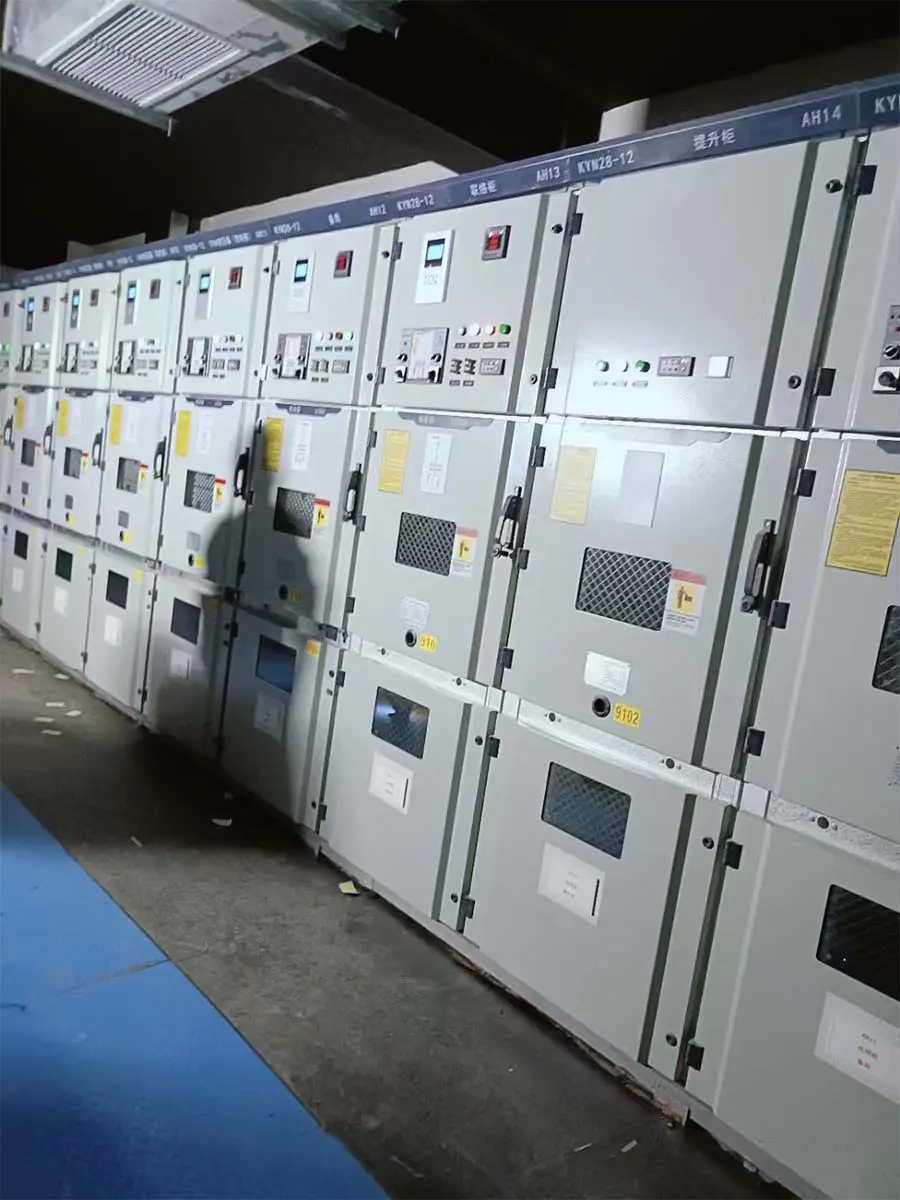

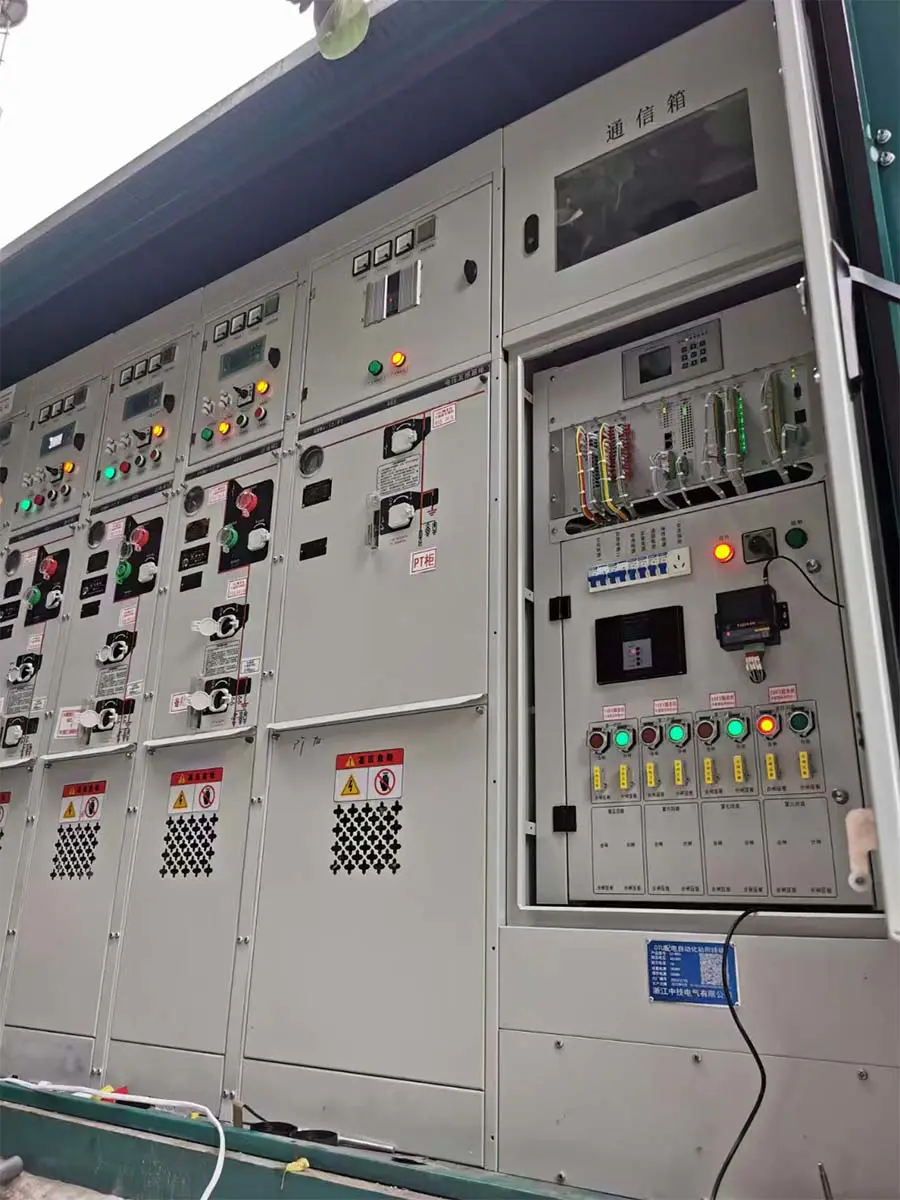

High And Low Voltage Switchgear ACB MCCB VCB

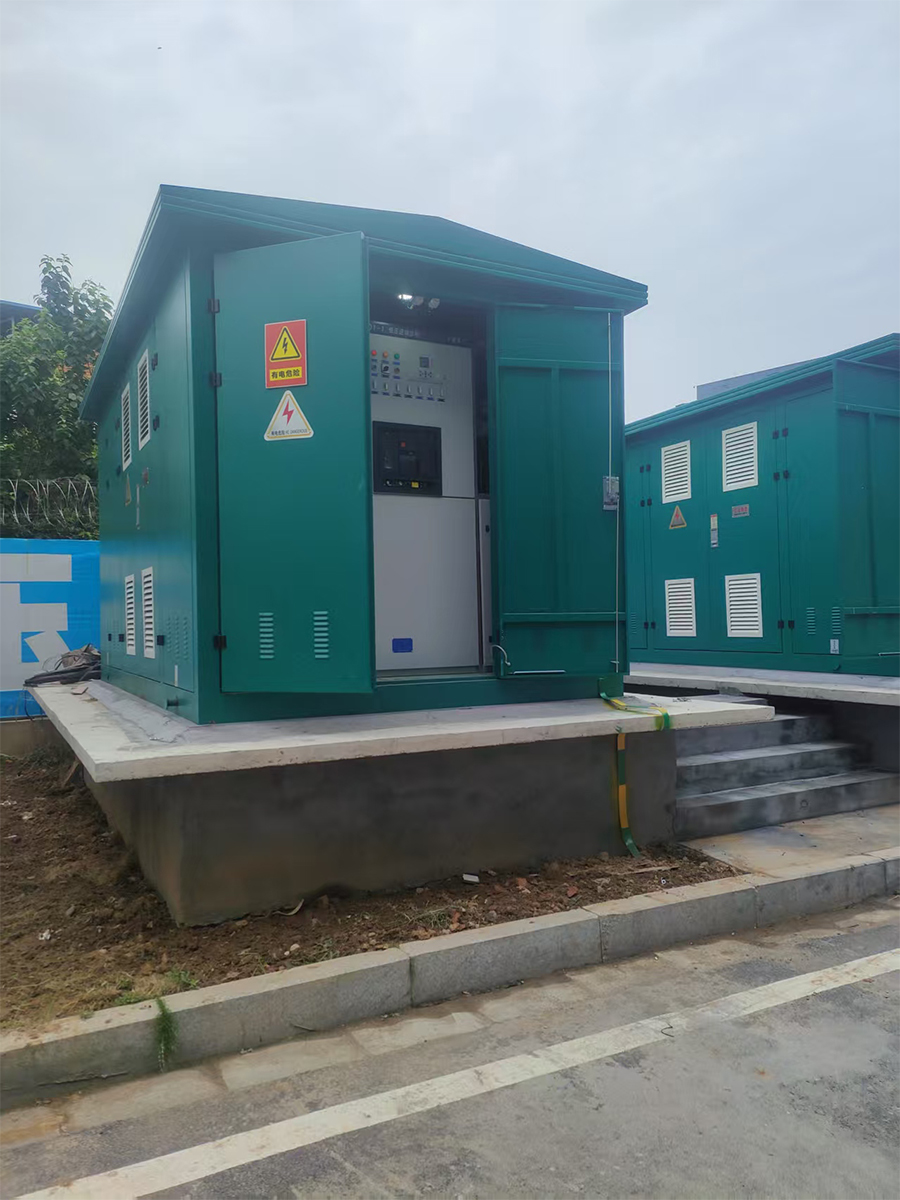

Box-Type Substation Uses Our VCB, MCCB, and ACB

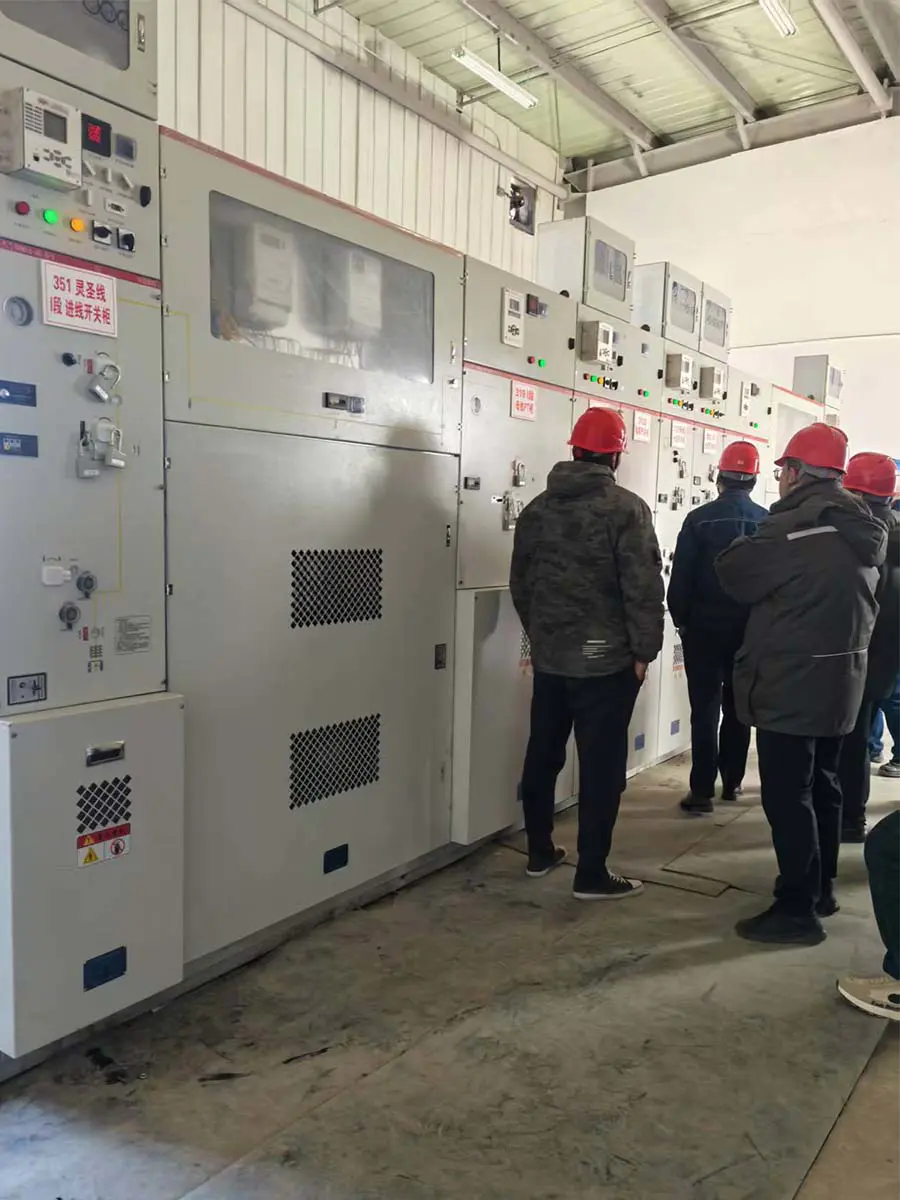

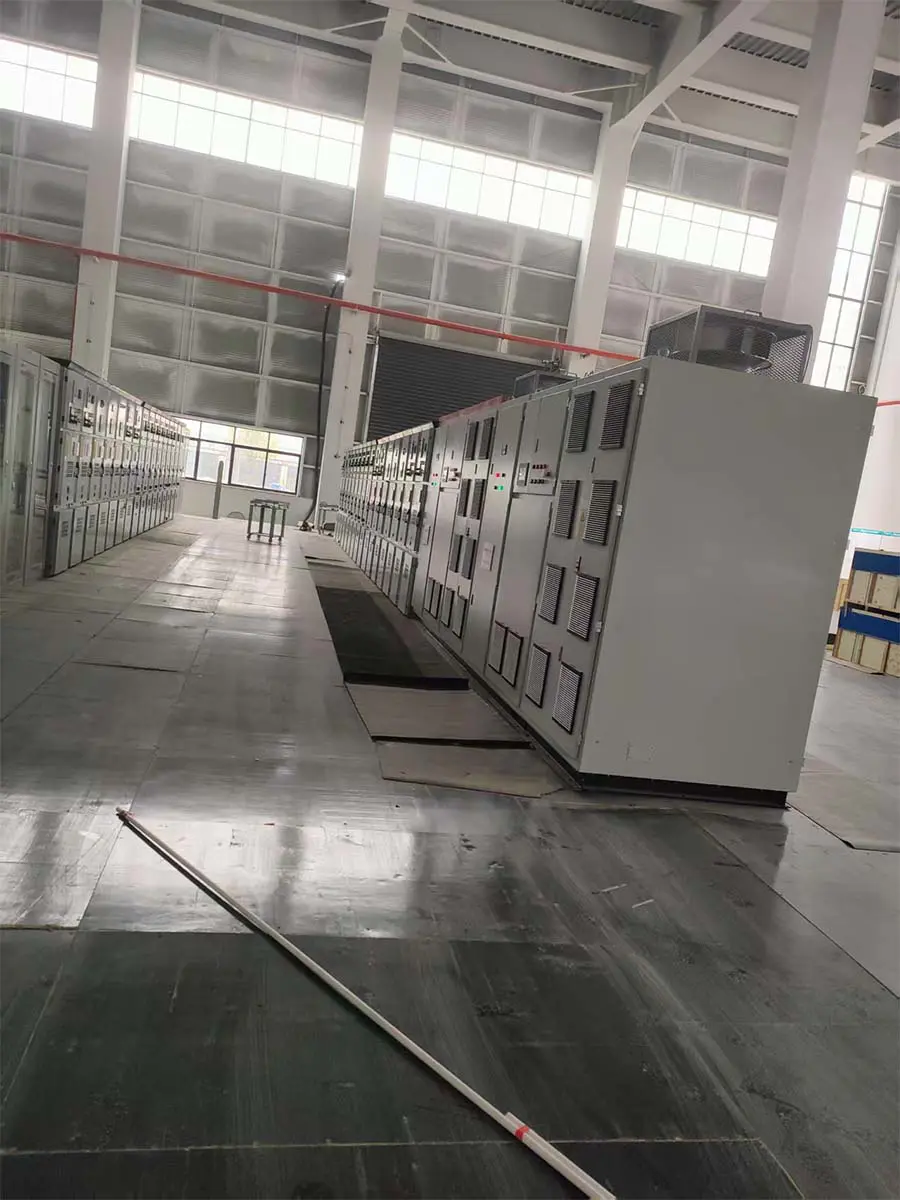

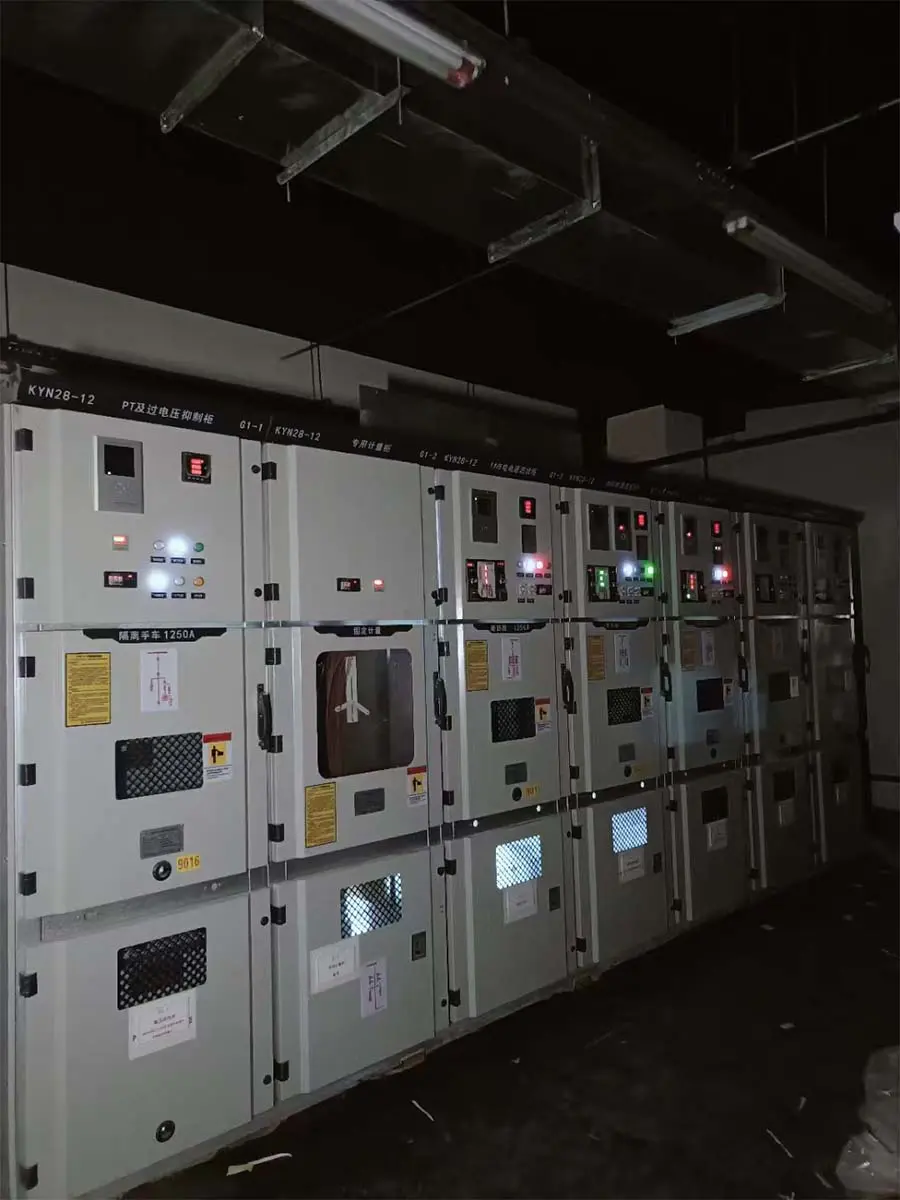

High And Low Voltage Cabinets Successfully Powered

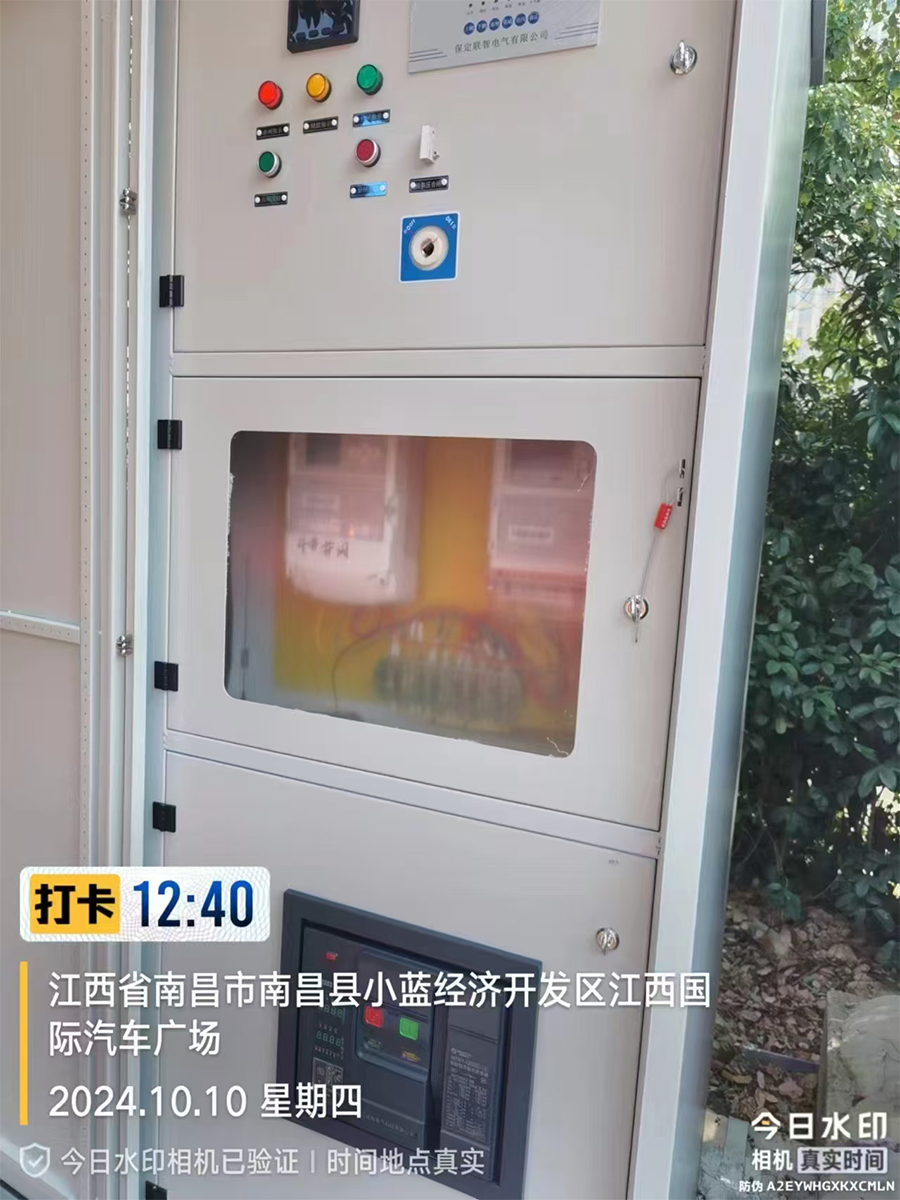

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

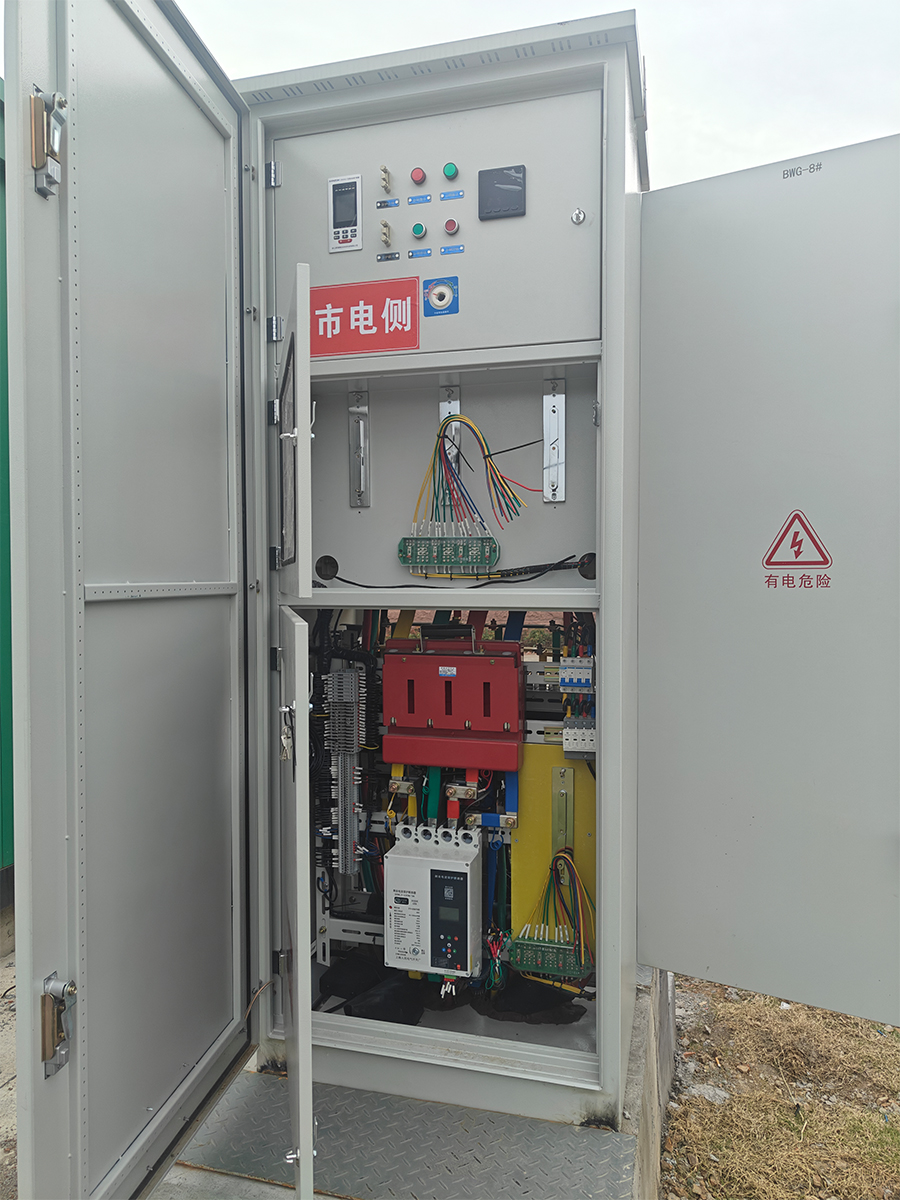

Power transmission successful

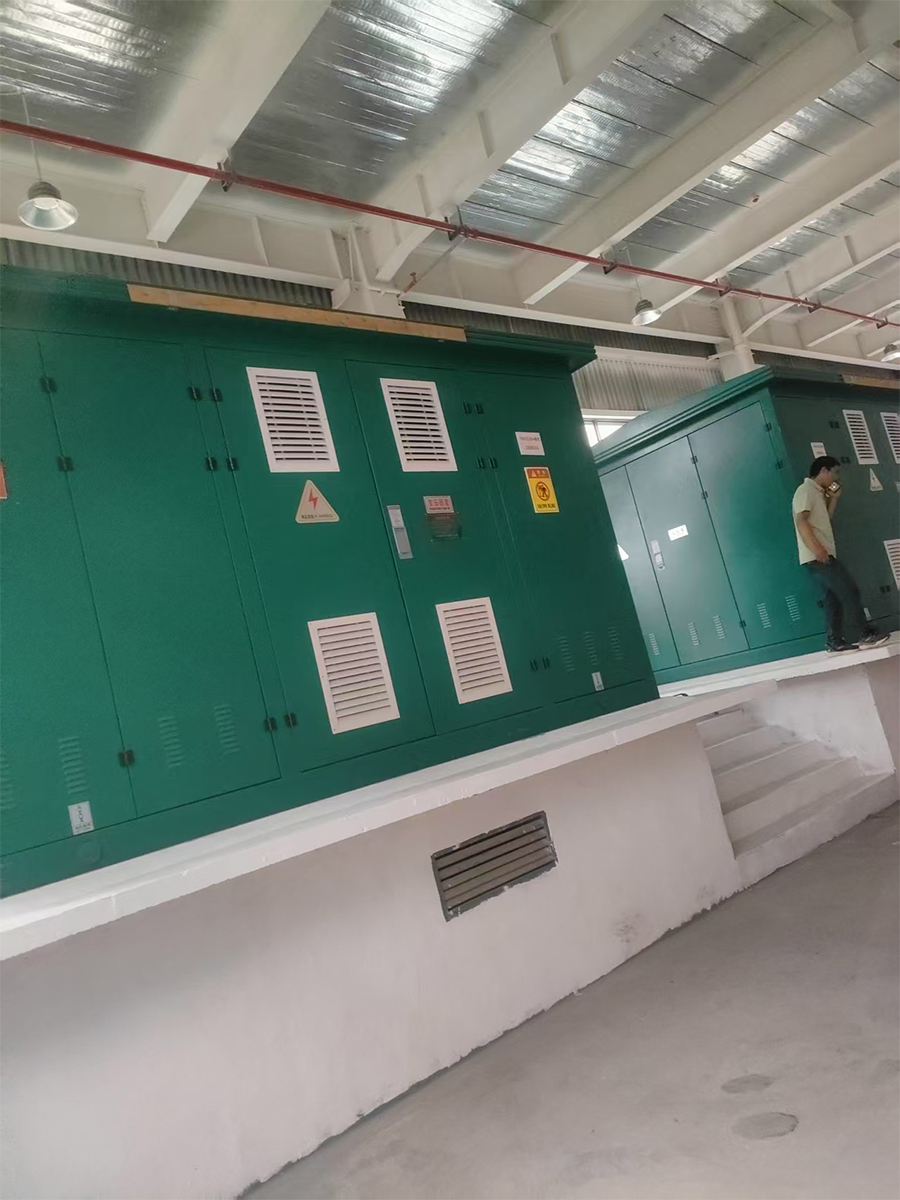

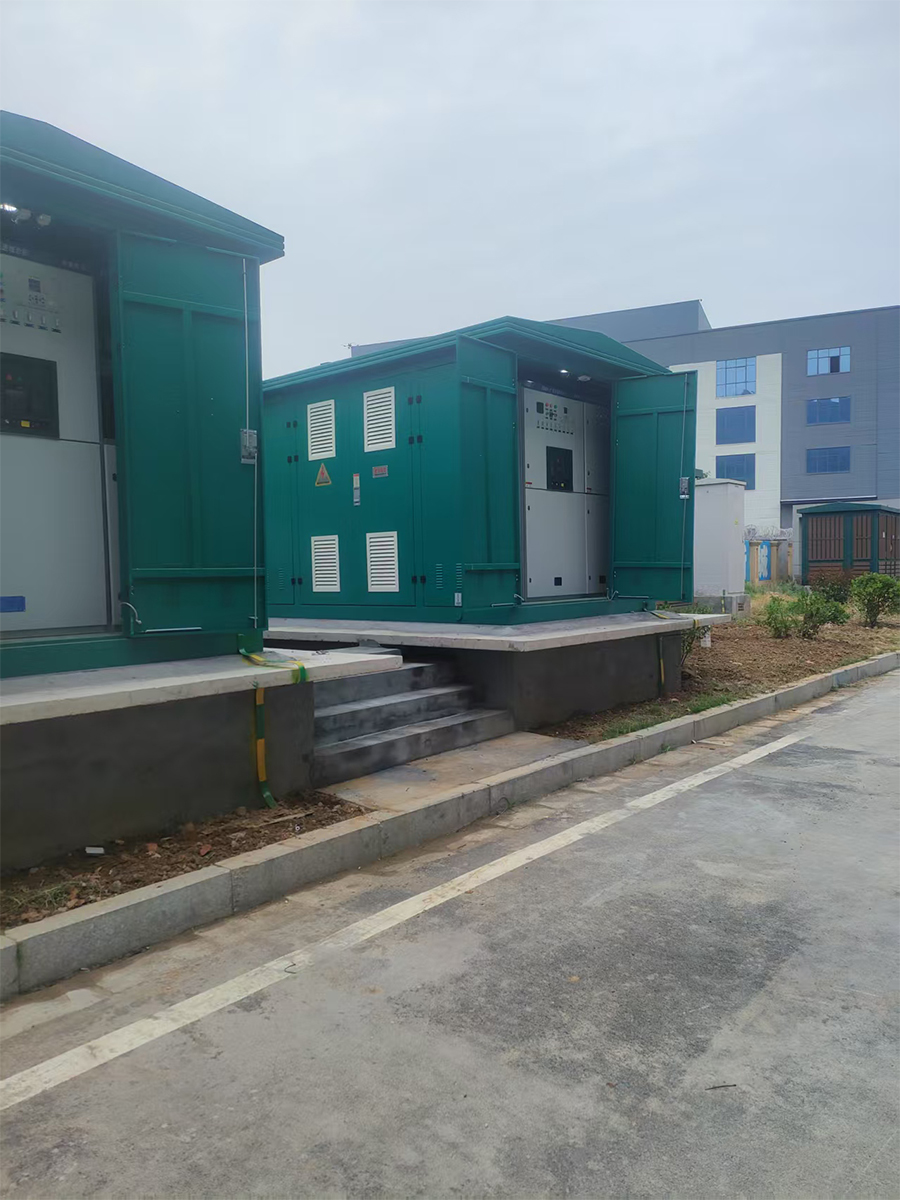

Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

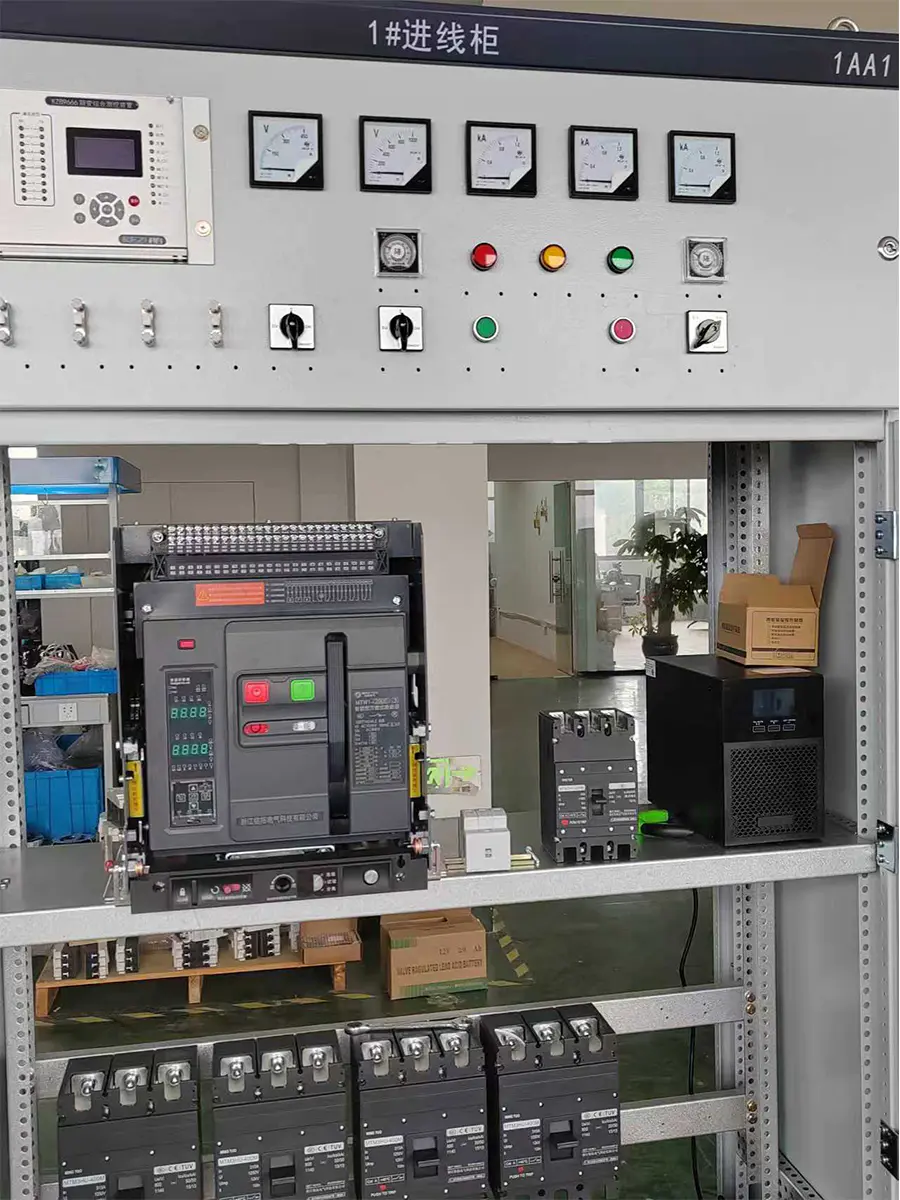

Application Scenario Footage
Power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB

Model			MTW1-2000	MTW1-3200	MTW1-4000	MTW1-6300	MTW1-7500
Skořápkový proud	Inm(A)		2000	3200	4000	6300	7500
Počet pólů	-		3P / 4P	3P / 4P	3P / 4P	3P / 4P	3P / 4P
Jmenovité pracovní napětí	Ue(v)		AC400/690	AC400/690	AC400/690	AC400/690	AC400/690
Jmenovitý proud	v(A)		4.00601E 24	2,00025E 15	3.20036E 11	4,0005E 11	7500
Jmenovité izolační napětí	Ui(v)		800	1000	1000	1000	1000
Jmenovité impulzní výdržné napětí	Uimp(kv)		8	12	12	12	12
Model ovladače	-		L, M, H	L, M, H	L, M, H	L, M, H	L, M, H
Provozní frekvence	(Hz)		50	50	50	50	50
Jmenovitá mezní zkratová vypínací schopnost	Icu kA (o-co)	400V	65	100	100	120	120
Jmenovitá mezní zkratová vypínací schopnost	Icu kA (o-co)	690V	50	65	75	85	85
Jmenovitá vypínací schopnost při běhu nakrátko	Ics kA (o-co-co)	400V	40	65	80	100	100
Jmenovitá vypínací schopnost při běhu nakrátko	Ics kA (o-co-co)	690V	40	50	65	75	75
Jmenovitý krátkodobý výdržný proud	IcwkA(1s) Časová prodleva 0,4s o-co		50	65	65	85	85
Jmenovitý krátkodobý výdržný proud	IcwkA(1s) Časová prodleva 0,4s o-co		50	65	65	85	85
Ztráta výkonu	(V) W	Opraveno	40,60,90,140,170	170,260,320,420	430,440,450	1.22513E 11	1.22513E 11
Ztráta výkonu	(V) W	Zásuvka	80,130,205,310	400 510 650 760	780 790 800	1.22513E 11	1.22513E 11
Standardní	-		GB-TGB14048.2/IEC60947-2	GB-TGB14048.2/IEC60947-2	GB-TGB14048.2/IEC60947-2	GB-TGB14048.2/IEC60947-2	GB-TGB14048.2/IEC60947-2
Způsob instalace	-		Opraveno Type (3/4)	Opraveno Type (3/4)	Opraveno Type (3/4)	Opraveno Type (3/4)	Opraveno Type (3/4)
Způsob instalace			Zásuvka Type (3/4)	Zásuvka Type (3/4)	Zásuvka Type (3/4)	Zásuvka Type (3/4)	Zásuvka Type (3/4)
