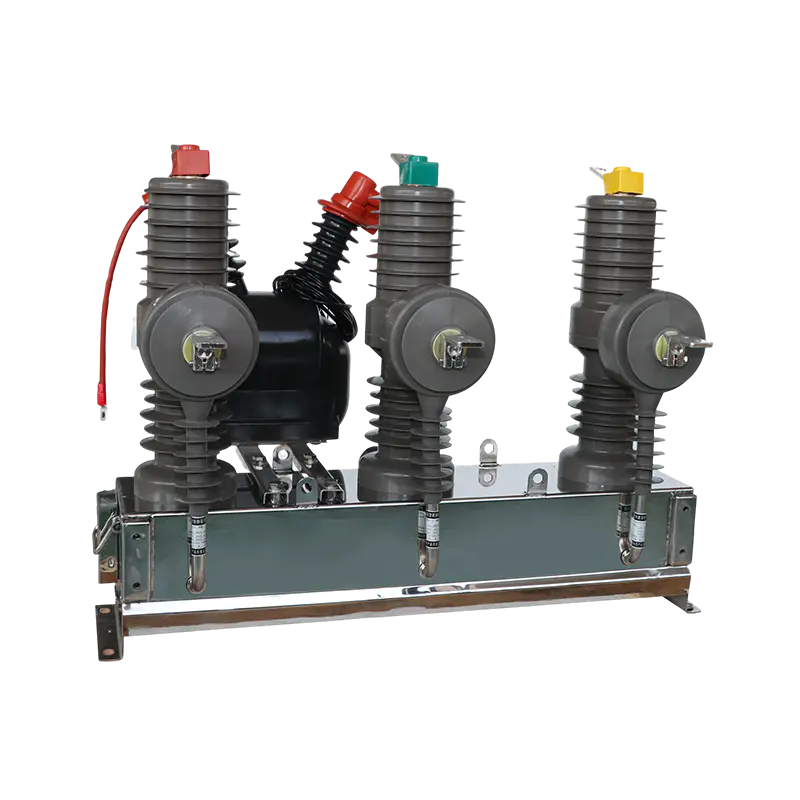

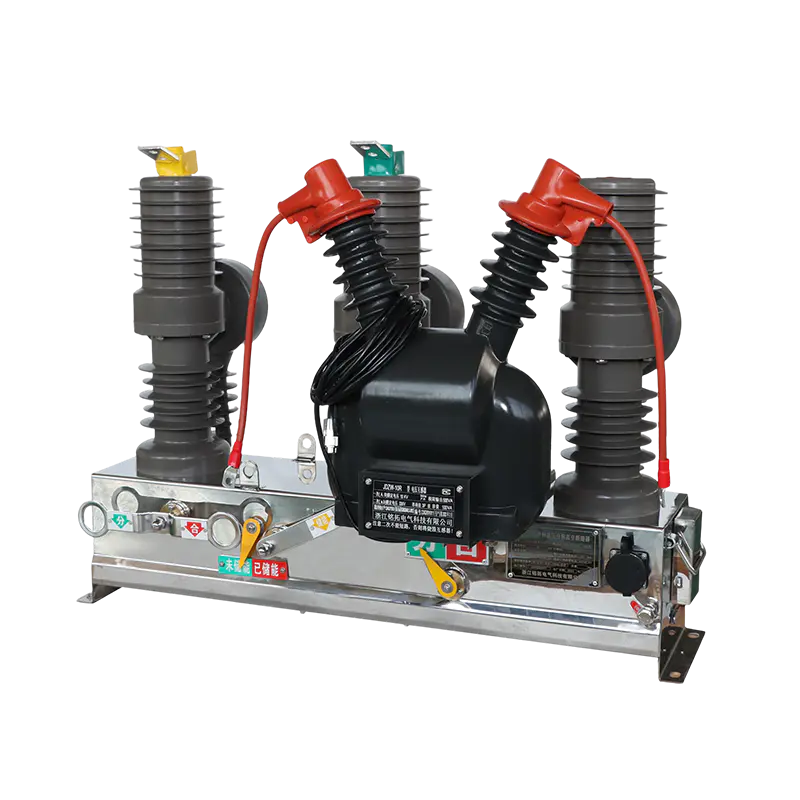

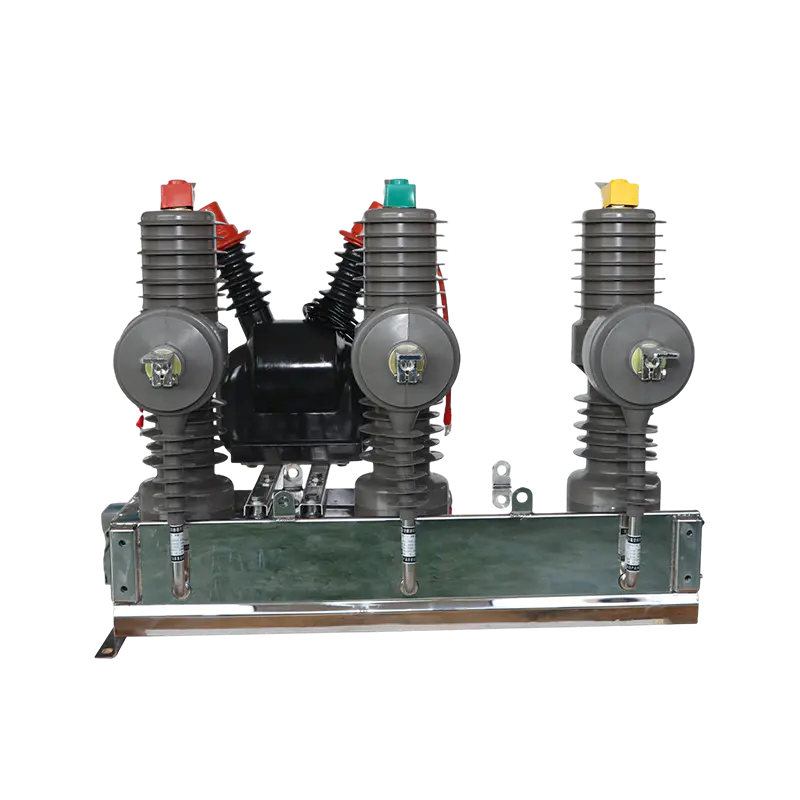

Name: Venkovní vakuový jistič ZW32 pro pólový rozvod vysokého napětí
Rating: 5 (99 reviews)

Venkovní vakuový jistič ZW32 pro pólový rozvod vysokého napětí

Popis:

Vakuový vypínač ZW32 se používá venku a obvykle se instaluje na horní konec transformátoru. Patří ke sloupovému typu a běžně se instaluje na venkovní sloupy. Existují také podlahové instalace s kryty, známé také jako sloupové spínače. Protože může přerušit obvod, je to hraniční bod mezi vysokým a nízkým napětím na horním konci transformátoru, známý také jako hraniční spínač. Má nadproudovou ochranu a nulovou souslednou ochranu při ztrátě fáze a hraje roli při spínání obvodů a ochraně zátěží, jako jsou transformátory.

Aplikace:

Venkovní vakuový jistič ZW32 je široce používán v:

Nadzemní rozvody vysokého napětí

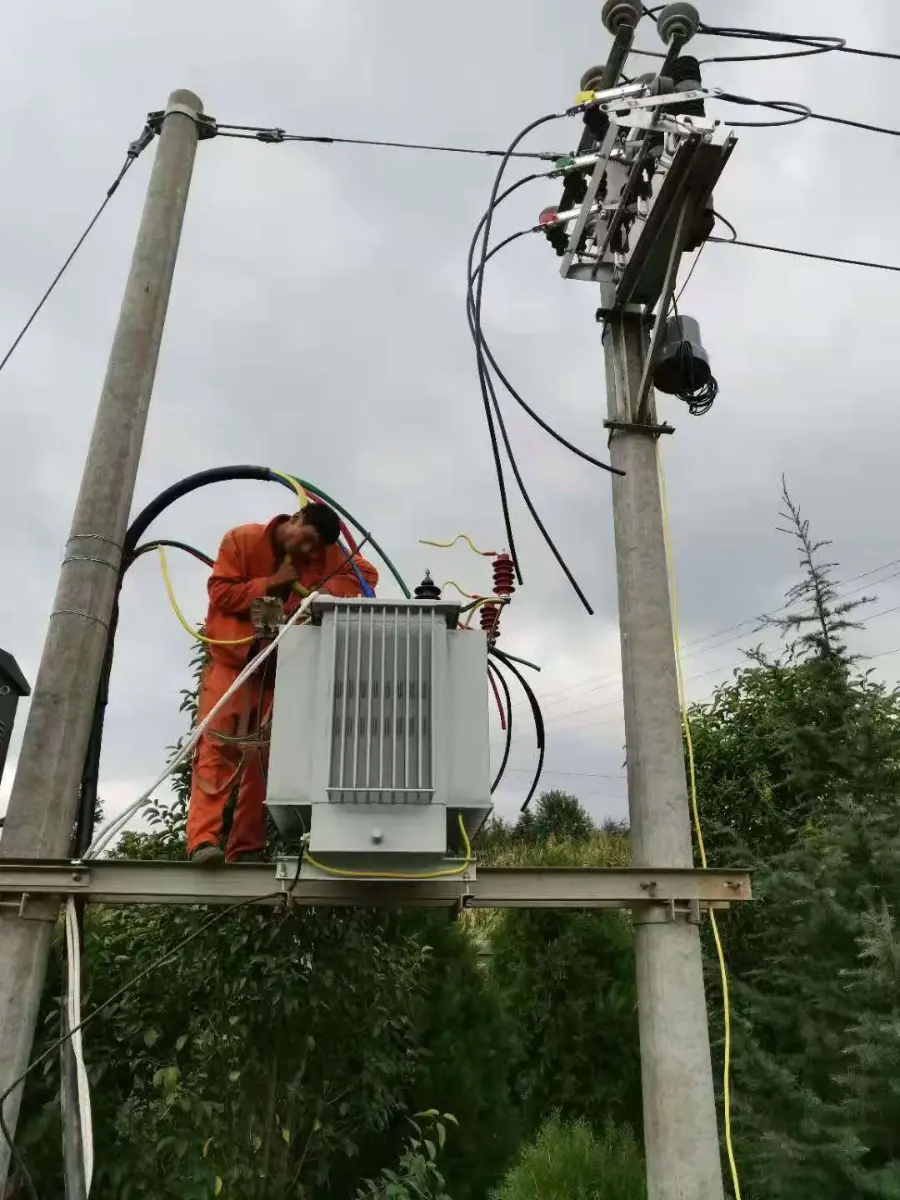

Stožárové rozvody

Venkovní rozvodny a ochranná místa napáječů

Průmyslové rozvodné sítě

Systémy připojení k obnovitelné energetické síti

Jeho konstrukce podporuje nepřetržitý venkovní provoz při zachování konzistentního spínacího výkonu a ochrany systému.

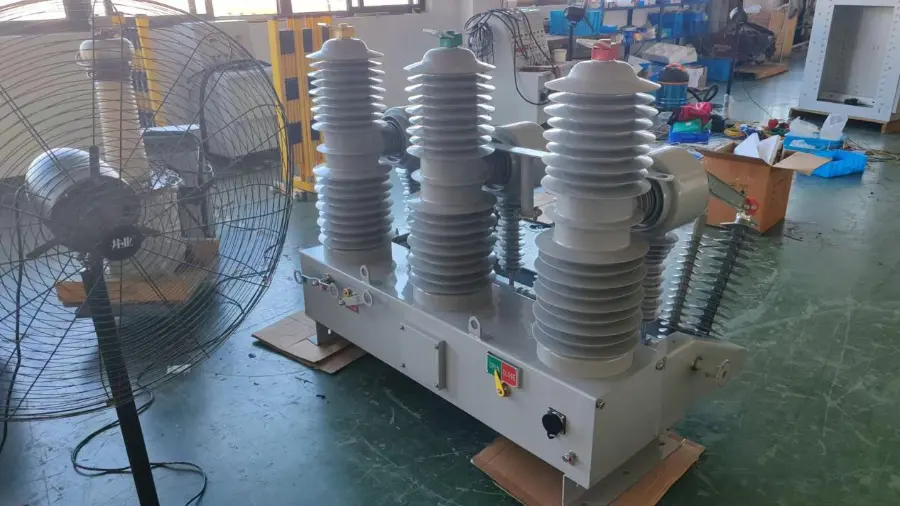

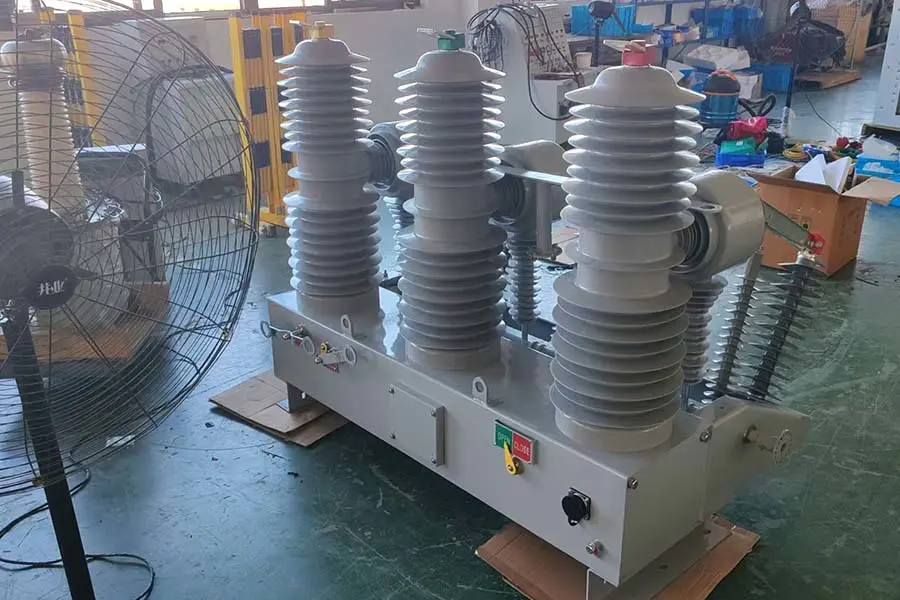

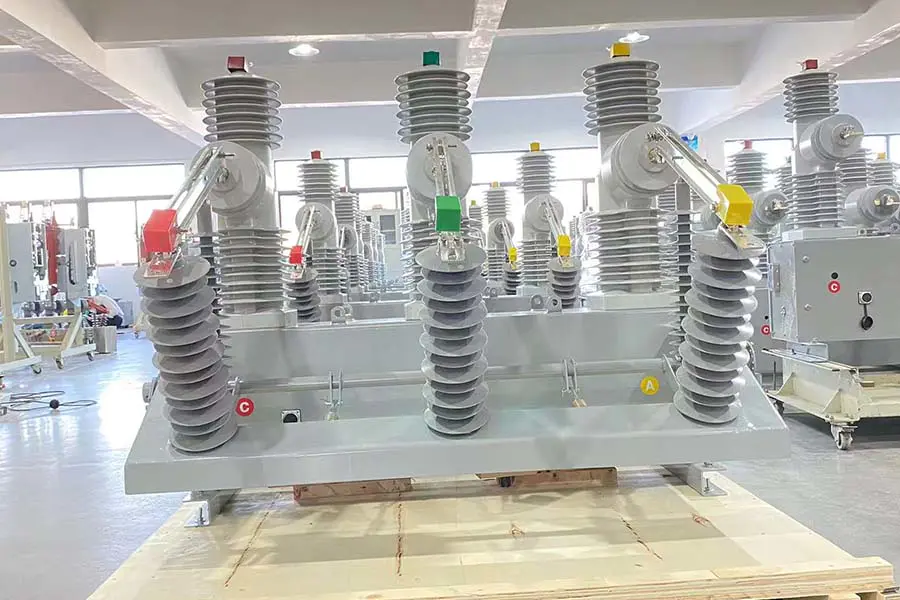

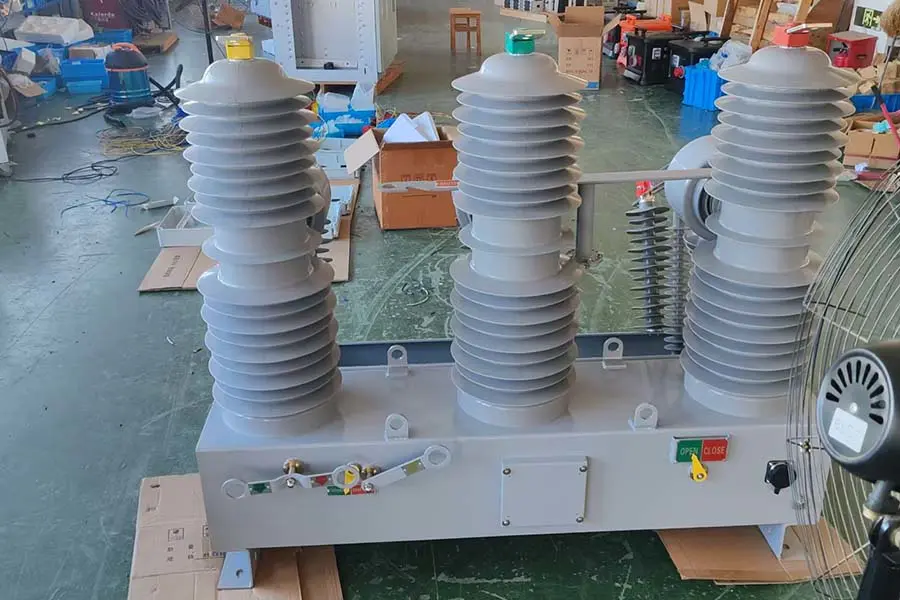

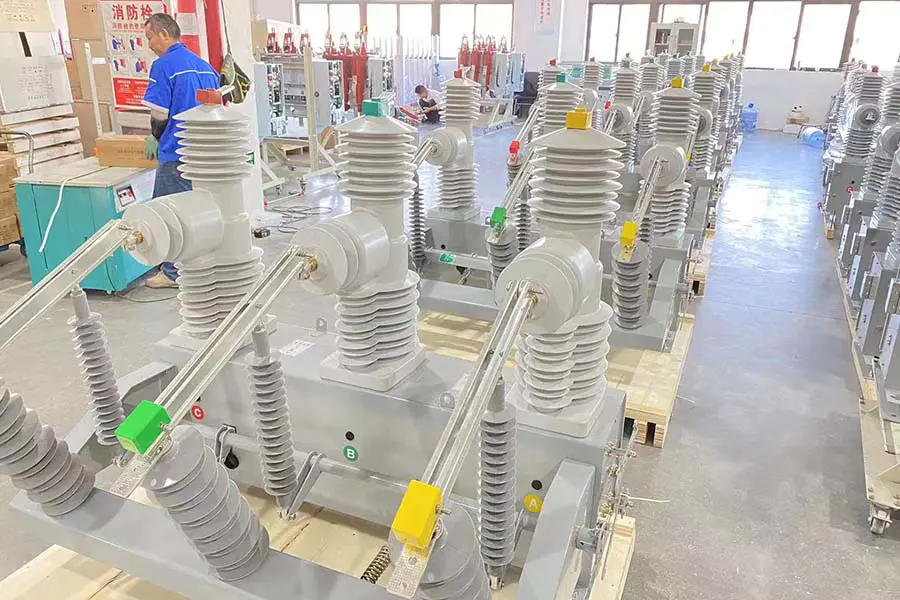

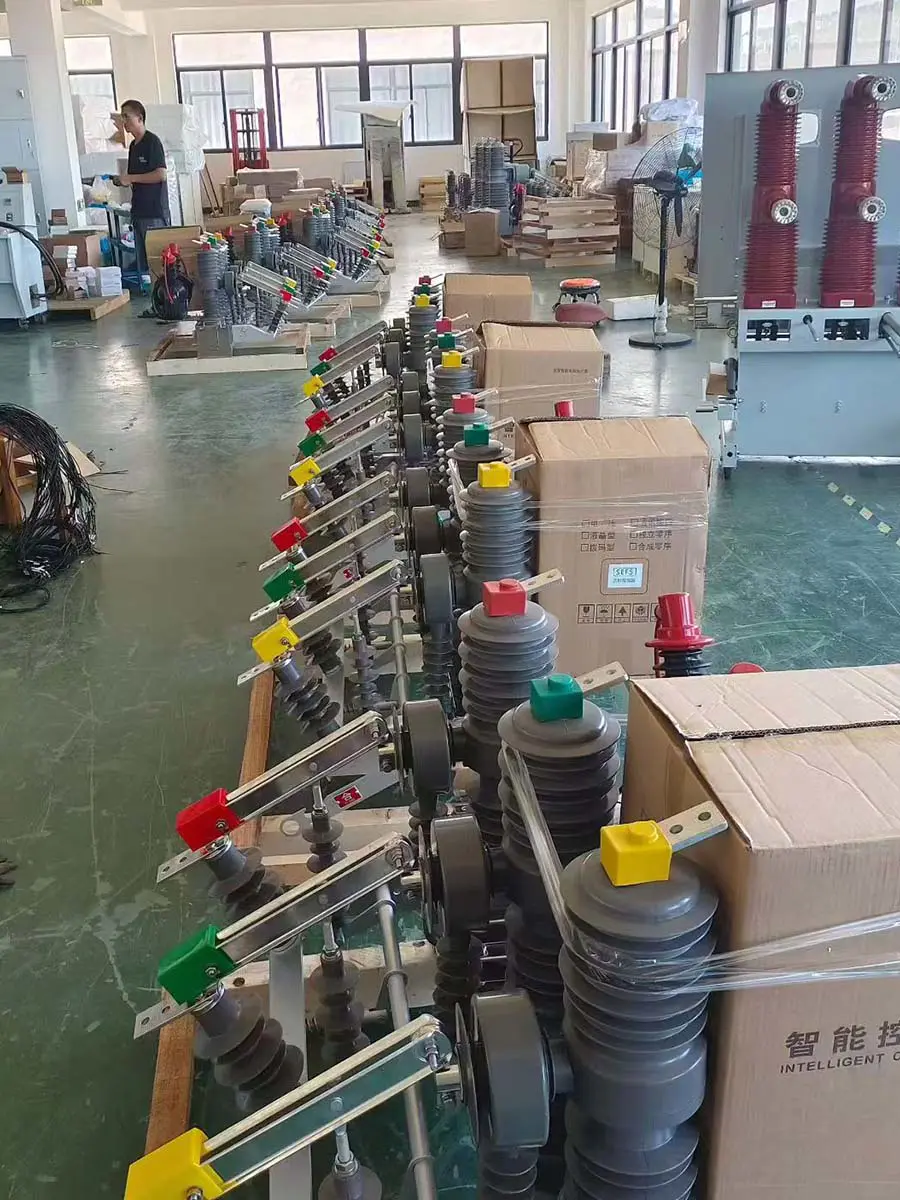

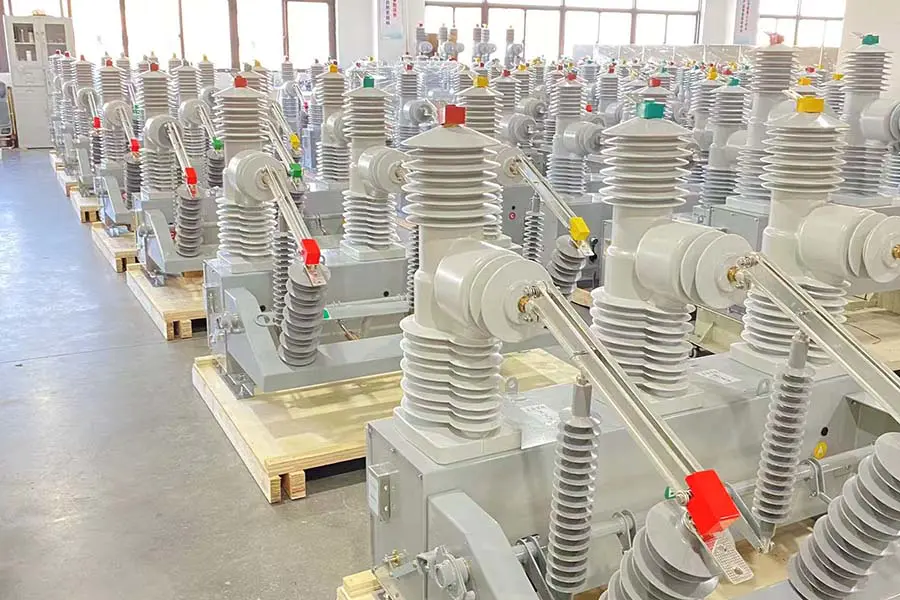

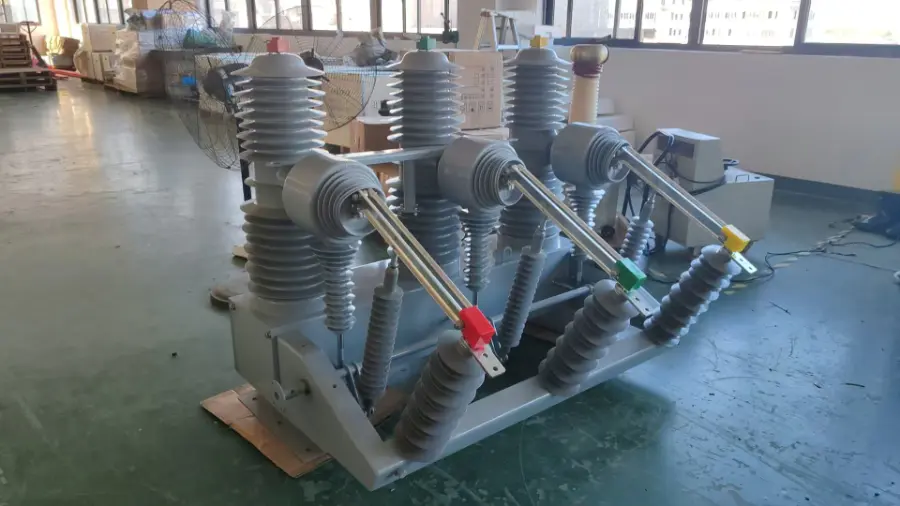

ZW32 VCB workshop
MT ELECTRICZW32

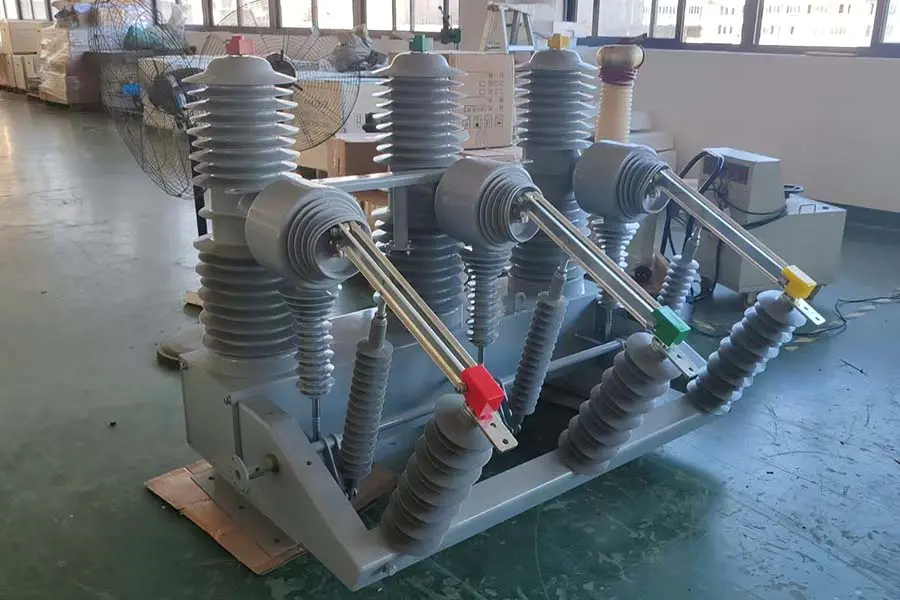

ZW32 Introduction

Při nadproudu nebo zkratu ve výstupním vedení obvodu může proudový transformátor detekovat proudový signál, který je přenášen do regulátoru. Ovladač vydá příkaz k vypnutí mechanismu, který pohání dynamické a statické kontakty uvnitř elektronky, aby se oddělily, čímž se dosáhne odpojení a přerušení obvodu, což hraje ochrannou roli.

Test The Opening And Closing Of The Circuit Breaker
Secondary Wires
Product Debugging
Product Debugging
Product Debugging

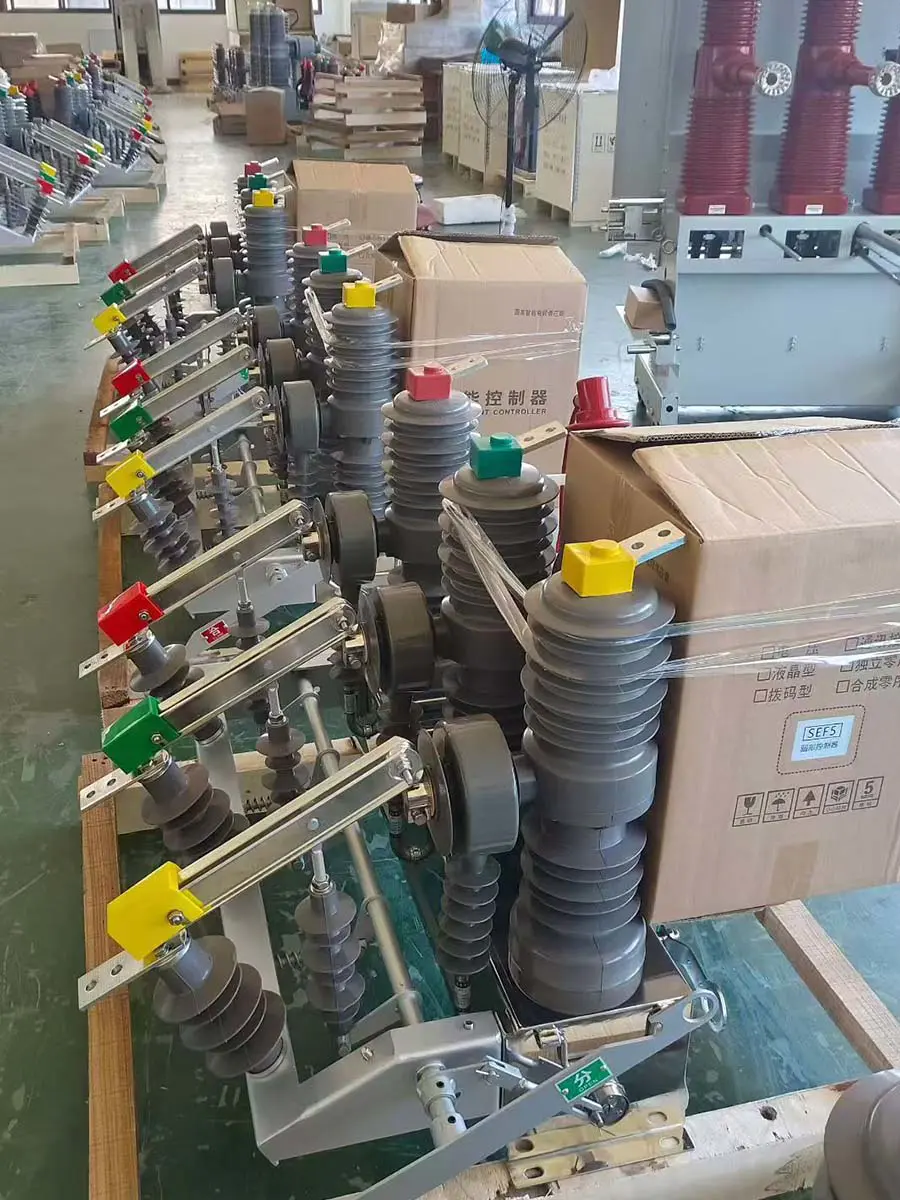

ZW32 VCB Workshop
MT Electric ZW32
ZW32 Introduction

Pro zajištění bezpečnosti přepravy jsou naše elektrické výrobky vyváženy ve vyztužených dřevěných bednách. Přepravky procházejí tepelnou úpravou a nesou označení ISPM-15, což umožňuje rychlé celní odbavení. Konstrukce zvýšené základny usnadňuje provoz vysokozdvižného vozíku, zatímco vnitřní upevnění tlumící nárazy zajišťuje, že produkty dorazí neporušené. Všechny vnější přepravky jsou jasně označeny a splňují mezinárodní logistické standardy.

High And Low Voltage Switchgear ACB MCCB VCB

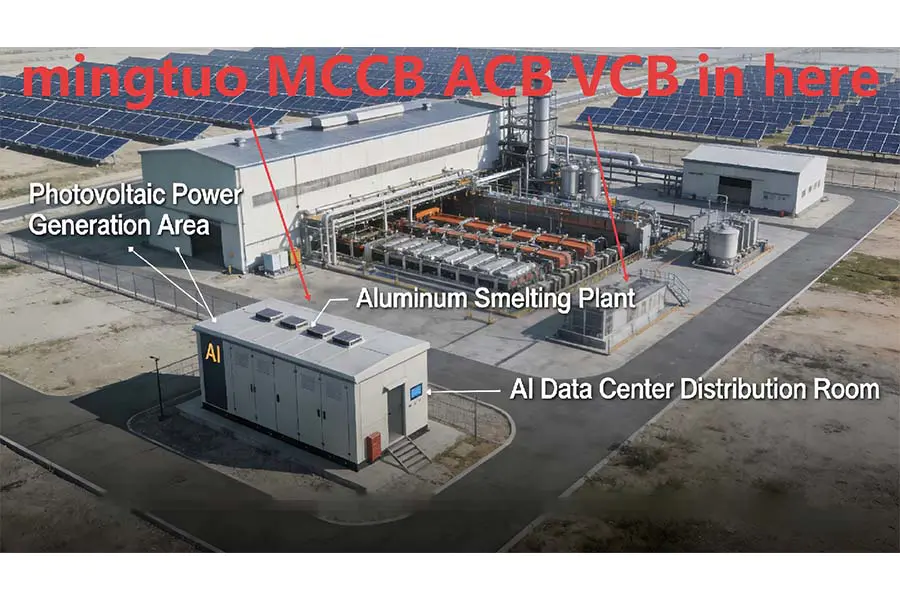

Box-Type Substation Uses Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

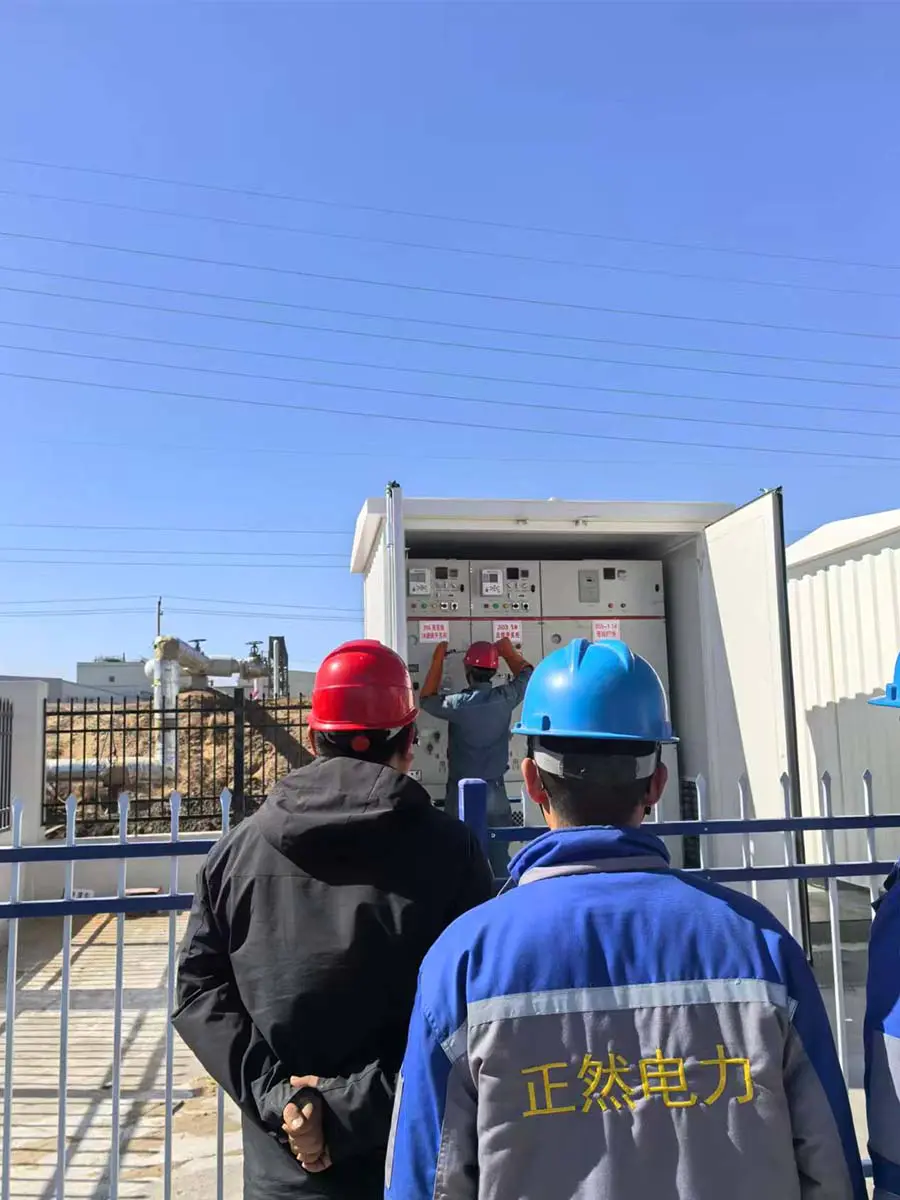

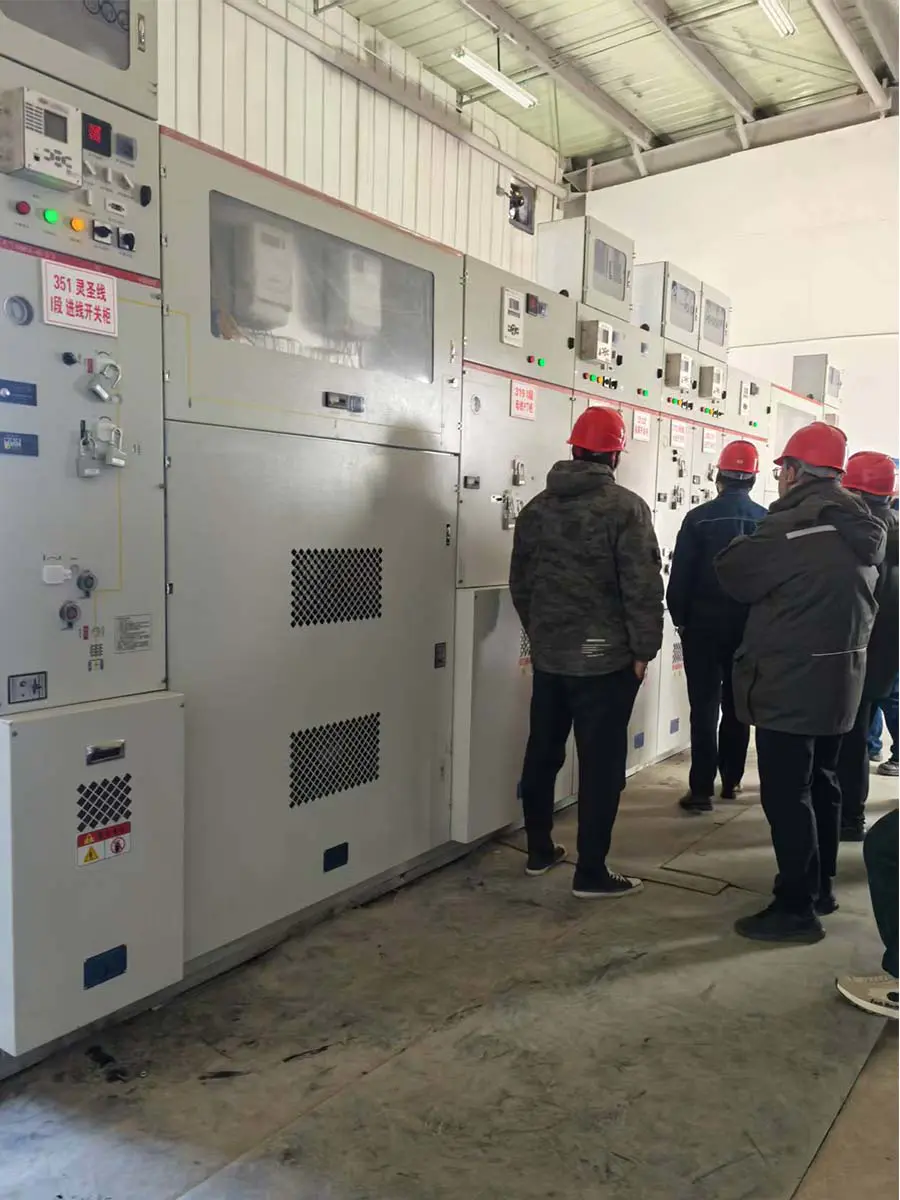

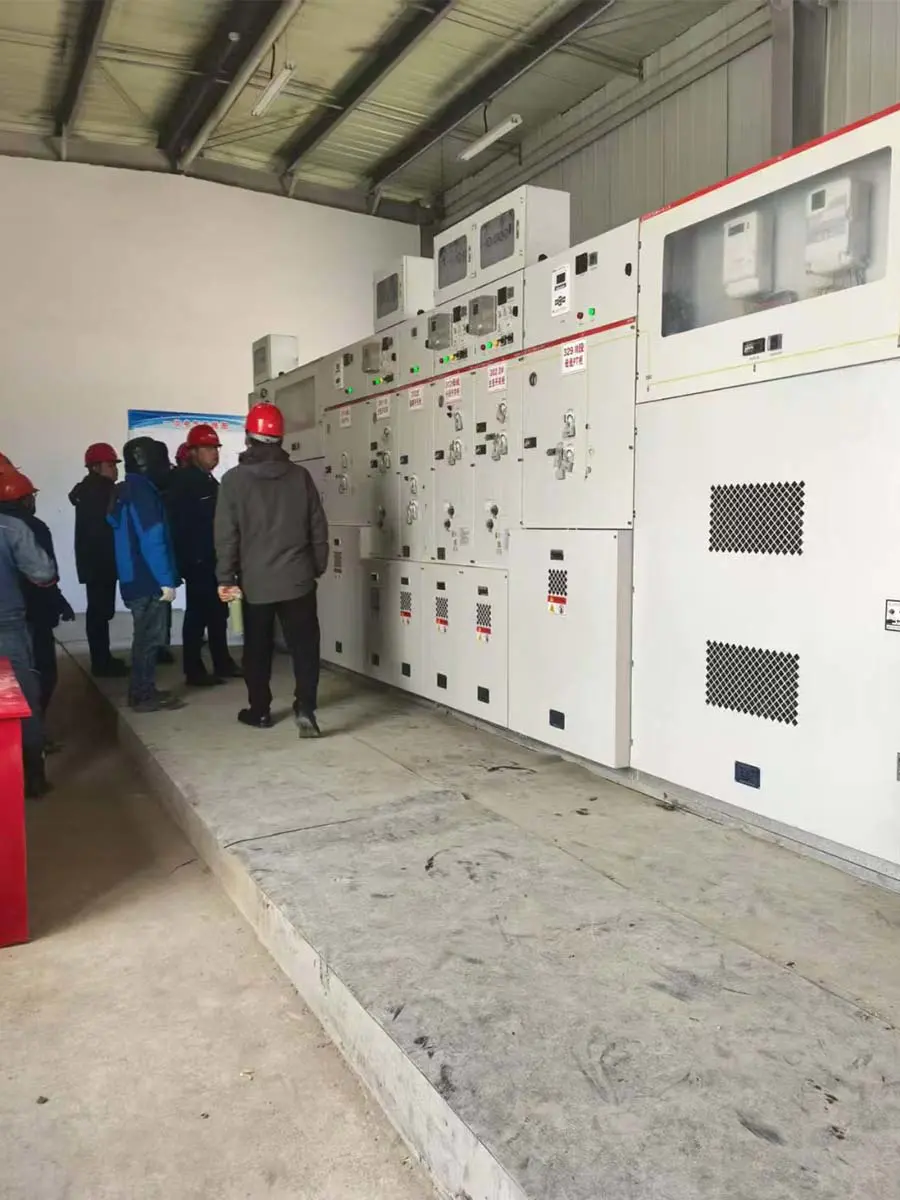

35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB

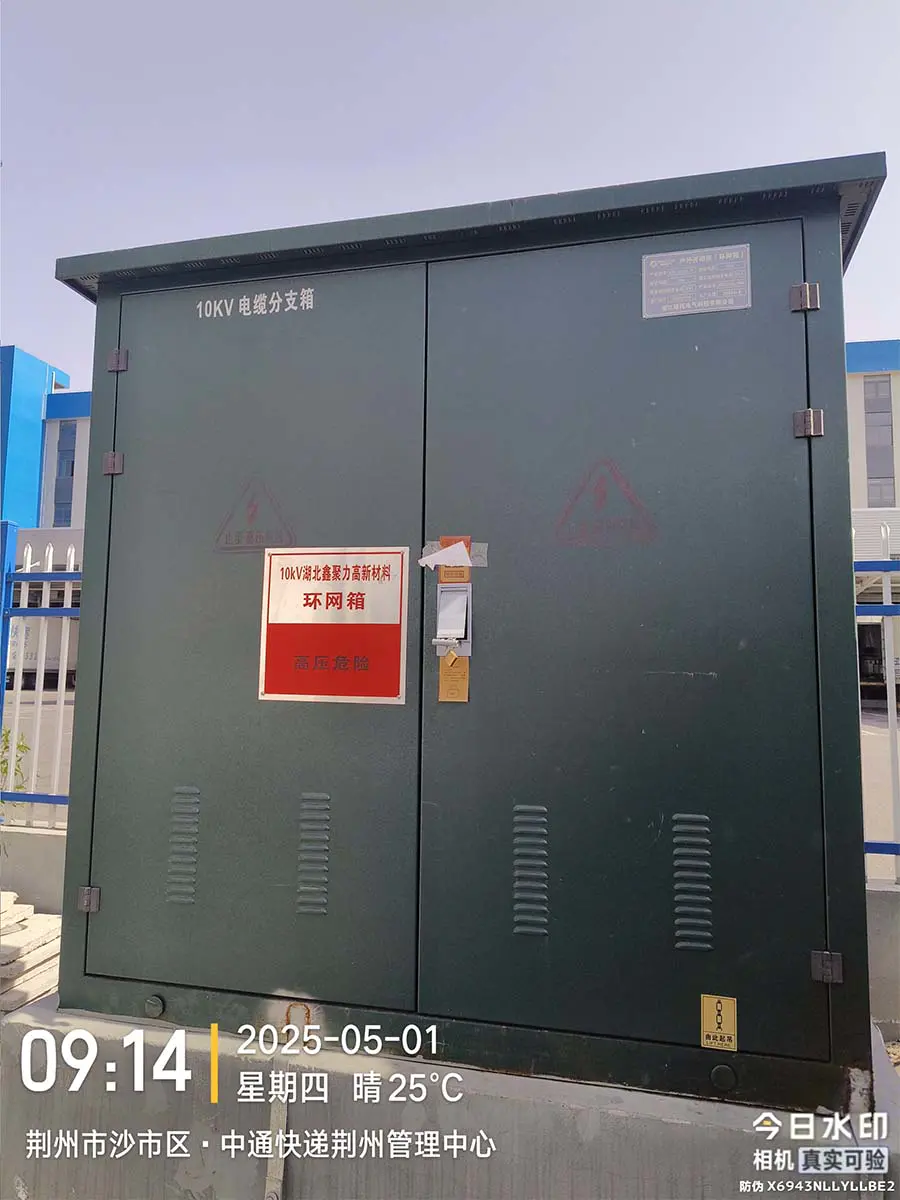

10kV ring main unit, VCB

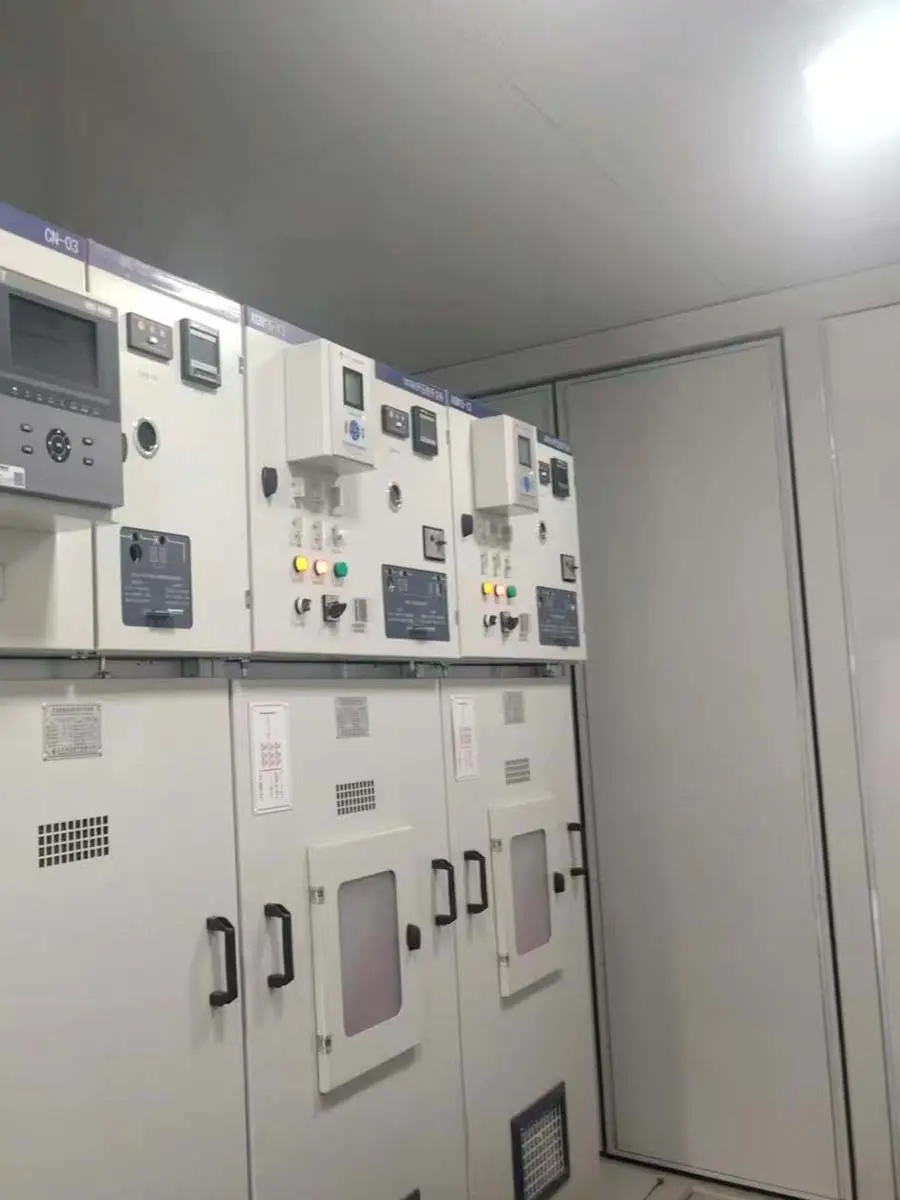

35kV high-voltage switchgear, power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

Kategorie parametru	Specifikace	Poznámky
Jmenovité napětí	12 kV	Standard pro distribuční sítě
Jmenovitý proud	400A, 630A, 1250A	Vlastní hodnocení k dispozici
Jmenovitý zkratový vypínací proud	16 kA, 20 kA, 25 kA
Jmenovitý krátkodobý výdržný proud	16 kA / 4s, 20 kA / 4s, 25 kA / 4s
Jmenovitý špičkový výdržný proud	40 kA, 50 kA, 63 kA
Jmenovitá úroveň izolace	Výkonová frekvence: 42 kV (1 min) / Bleskový impuls: 75 kV
Mechanický život	10 000 operací
Elektrická životnost	10 000 operací (at rated current)	Rozbití plné kapacity
Přerušovač střední	Vakuum	Uzavřená keramická láhev
Operační mechanismus	jaro	Ruční nebo motorové
Řídicí napětí	AC/DC 110V, 220V	Volitelně 24V, 48V
Stupeň ochrany	IP67	Vhodné do drsného prostředí
Rozměry (V×Š×H)	880 × 560 × 680 mm	Kompaktní provedení
Hmotnost	Přibl. 130 kg	Snadná instalace
Způsob instalace	Na tyči	Venkovní použití
Okolní teplota	-40 °C až 55 °C	Široký provozní rozsah
Nadmořská výška	≤ 4000 m	K dispozici je vysokohorská verze
