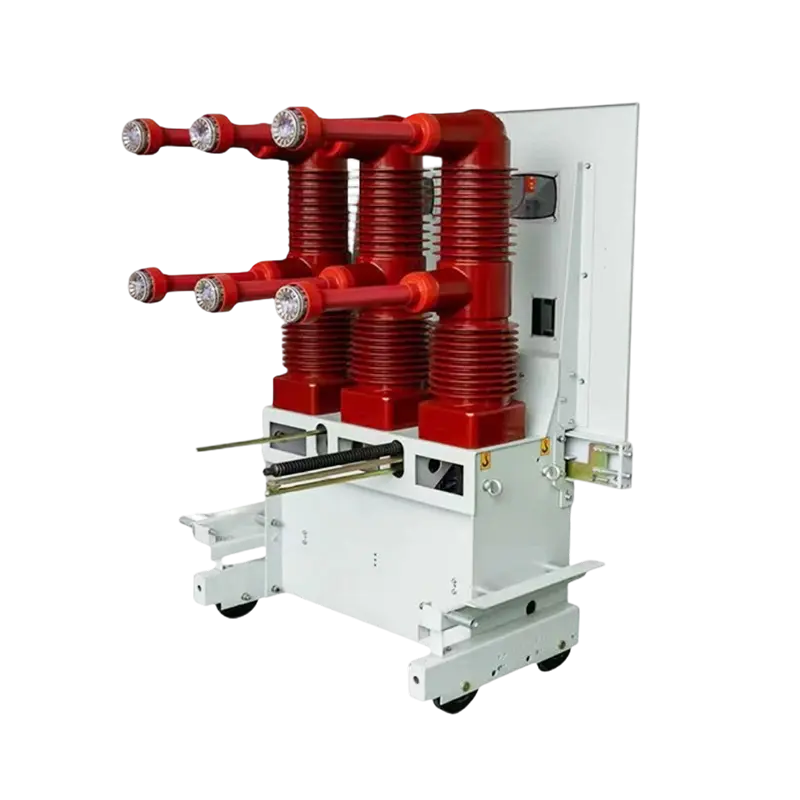

Velkoobchod ZN85 12kV venkovní vakuový jistič, 630A, montovaný na sloup
Domů / Produkty / Vakuové jističe / Venkovní vakuové jističe / ZN85 12kV venkovní vakuový jistič, 630A, montovaný na sloup
Pracovní princip: Ochrana distribuční sítě: Napájecí vedení montovaná na sloup, elektrifikace venkova a automatické dělení distribučních okruhů do sekcí.
Rozvodny: Odchozí vedení, ochrana transformátorů a jističe sběrnic.
Průmyslové energetické systémy: Hlavní vstupní vedení továrny, velká ochrana motoru a průmyslové zátěžové obvody.
Infrastrukturní projekty: Propojení obnovitelných zdrojů energie, elektrifikace železnic a těžební energetické systémy.
Speciální scénáře: Časté přepínání zátěže, ovládání kondenzátorové baterie a bezpečné přerušení nabíjecích proudů kabelů.
 |  |  |
 |  |  |
Technologie vakuového přerušení: Hermeticky uzavřená zhášedla poskytují vysokou dielektrickou pevnost, zhášení oblouku a konzistentní výkon po dlouhou životnost.

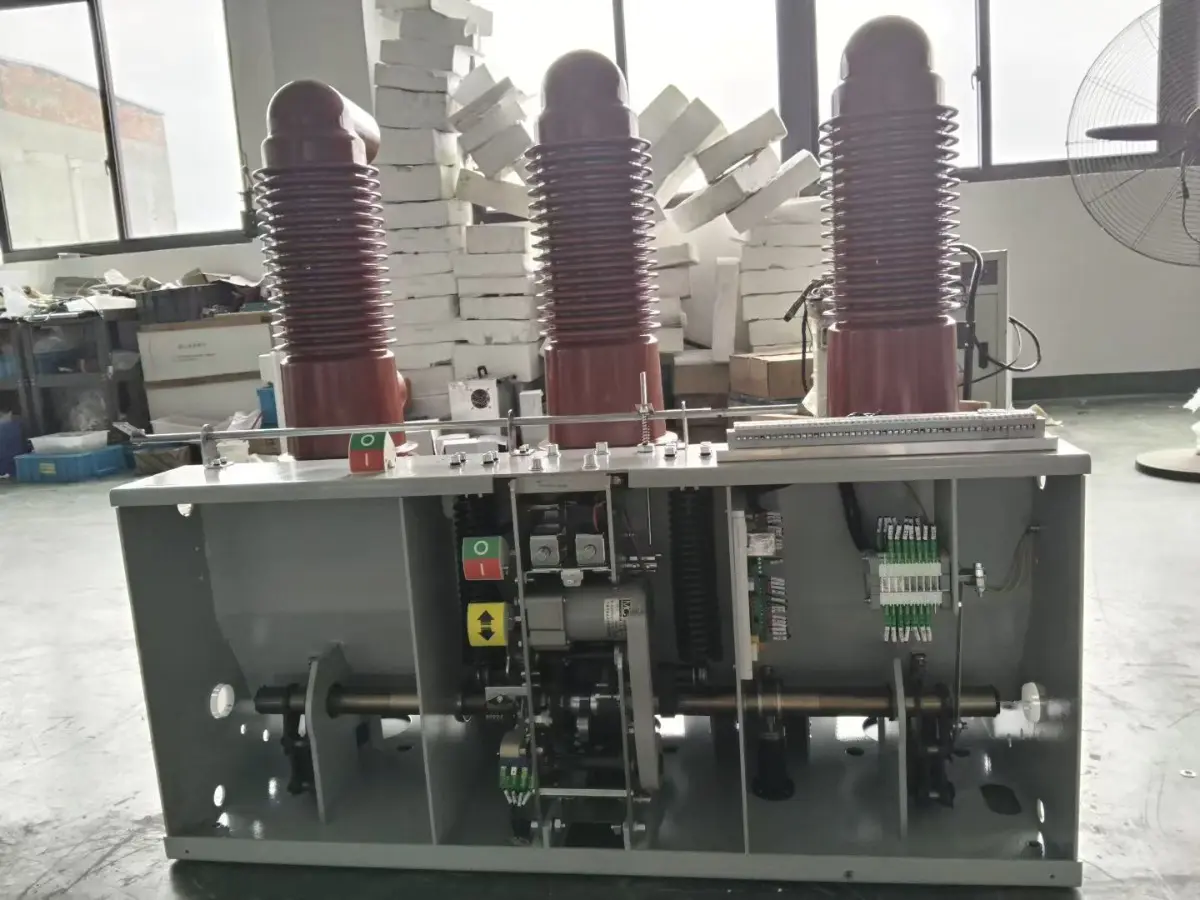

Mechanické ovládání: Pružinový mechanismus umožňuje ruční i dálkové ovládání, což umožňuje rychlé oddělení kontaktů při přetížení nebo zkratu.
Ochrana životního prostředí: Kryt IP54 s materiály odolnými proti korozi zajišťuje odolnost v extrémních povětrnostních podmínkách, včetně vysoké vlhkosti, větru a prachu.
Kompaktní a modulární uspořádání: Zjednodušuje instalaci, kontrolu a údržbu a zároveň integruje základní pomocná zařízení, jako jsou proudové transformátory a ochranná relé.
Vysoká spolehlivost s mechanickou výdrží 10 000 operací
Pokročilá technologie vakuového zhášedla pro minimální údržbu
Kompaktní a korozivzdorné provedení vhodné do venkovního prostředí
Krytí IP54 zajišťuje provoz v náročných podmínkách
Integrované inteligentní monitorování a možnosti dálkového ovládání
Shoda s normami GB/T 11022 a IEC 62271
Přizpůsobitelné konfigurace pro konkrétní požadavky projektu
 |  |  |
 |  | |

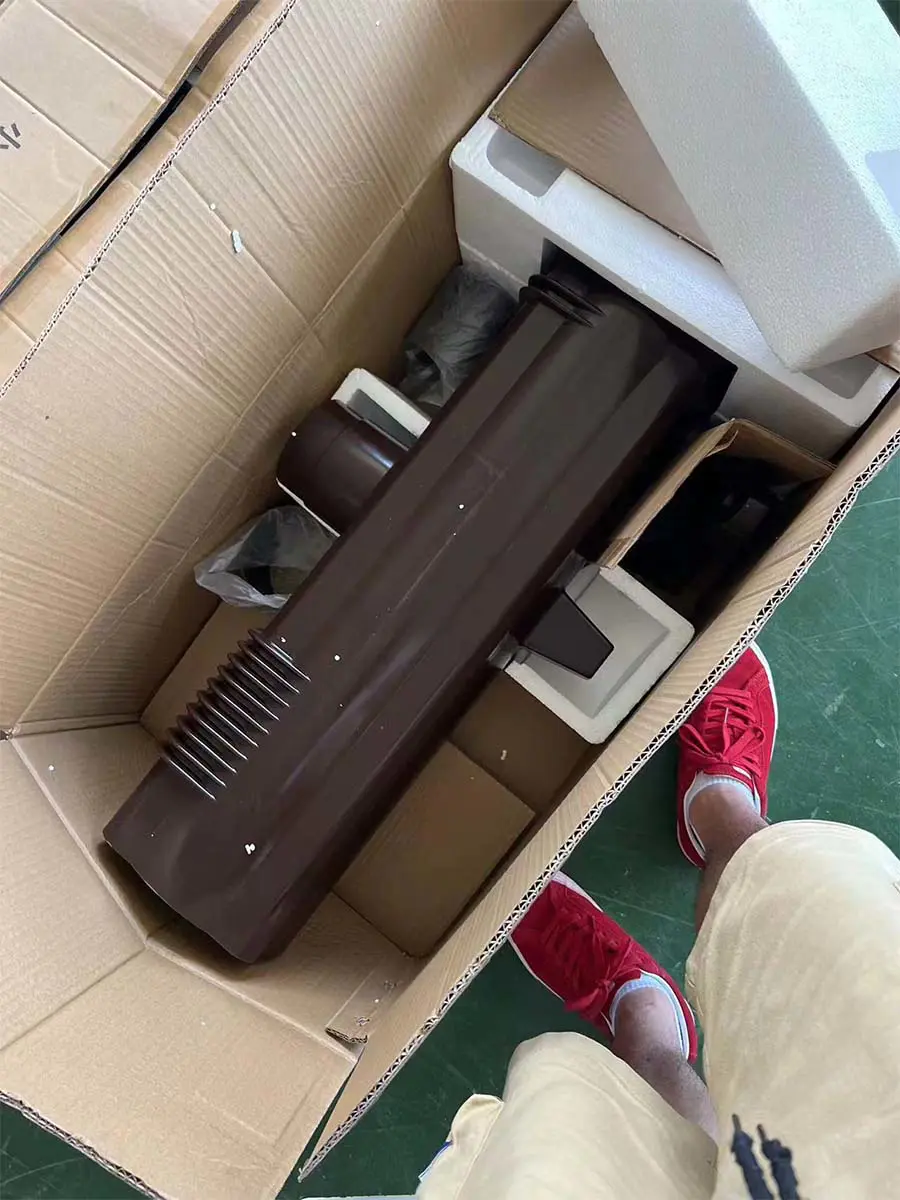

Pro zajištění bezpečnosti přepravy jsou naše elektrické výrobky vyváženy ve vyztužených dřevěných bednách. Přepravky procházejí tepelnou úpravou a nesou označení ISPM-15, což umožňuje rychlé celní odbavení. Konstrukce zvýšené základny usnadňuje provoz vysokozdvižného vozíku, zatímco vnitřní upevnění tlumící nárazy zajišťuje, že produkty dorazí neporušené. Všechny vnější přepravky jsou jasně označeny a splňují mezinárodní logistické standardy.
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-

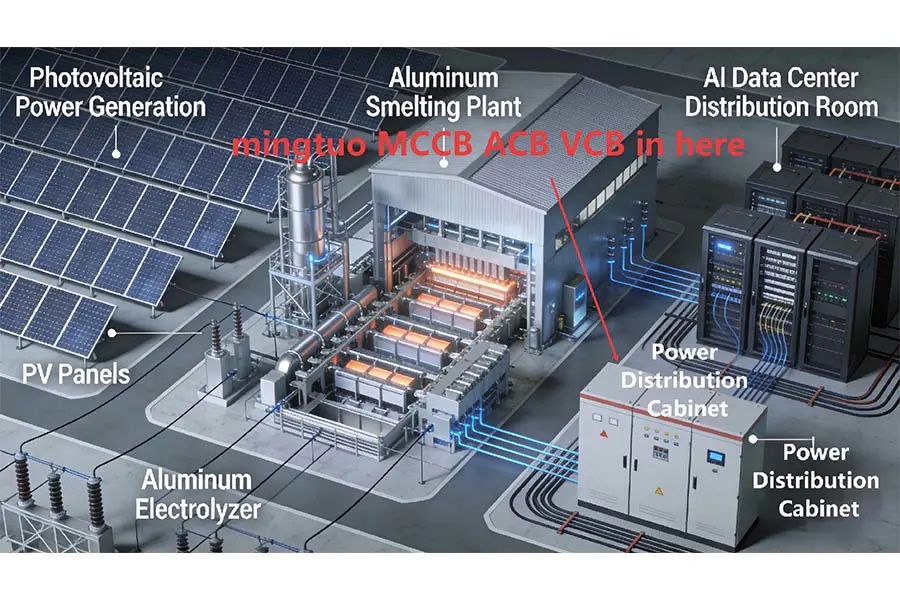

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Application Scenario Footage
-
35kV high-voltage switchgear, power transmission successful
-
10kV ring main unit, VCB
-
35kV gas-insulated switchgear, VCB
-
35kV gas-insulated switchgear, VCB
-
35kV gas-insulated switchgear, VCB
| Kategorie parametru | Specifikace | Poznámky |
| Jmenovité napětí | 12 kV | Standard pro distribuční sítě |
| Jmenovitý proud | 400A, 630A, 1250A | K dispozici jsou běžná hodnocení |
| Jmenovitý krátkodobý výdržný proud | 16 kA, 20 kA, 25 kA | |
| Jmenovitý zkratový vypínací proud | 16 kA, 20 kA, 25 kA | |
| Jmenovitý špičkový výdržný proud | 40 kA, 50 kA, 63 kA | |
| Jmenovitá úroveň izolace | Výkonová frekvence: 42 kV / Bleskový impuls: 75 kV | (1 min) |
| Mechanický život | 10 000 operací | Minimální |
| Elektrická životnost | 10 000 operací (at rated current) | |
| Přerušovač střední | Vakuum | Uzavřeno v keramické lahvičce |
| Operační mechanismus | Pružina / elektromagnetická | |
| Řídicí napětí | AC/DC 110V, 220V | Běžné možnosti |
| Celkové rozměry (přibližně) | 900 x 800 x 1200 mm (V x Š x H) | Liší se podle konfigurace |
| Způsob instalace | Na tyči / na zemi | Venkovní použití |
| Okolní teplota | -30 °C až 40 °C |
