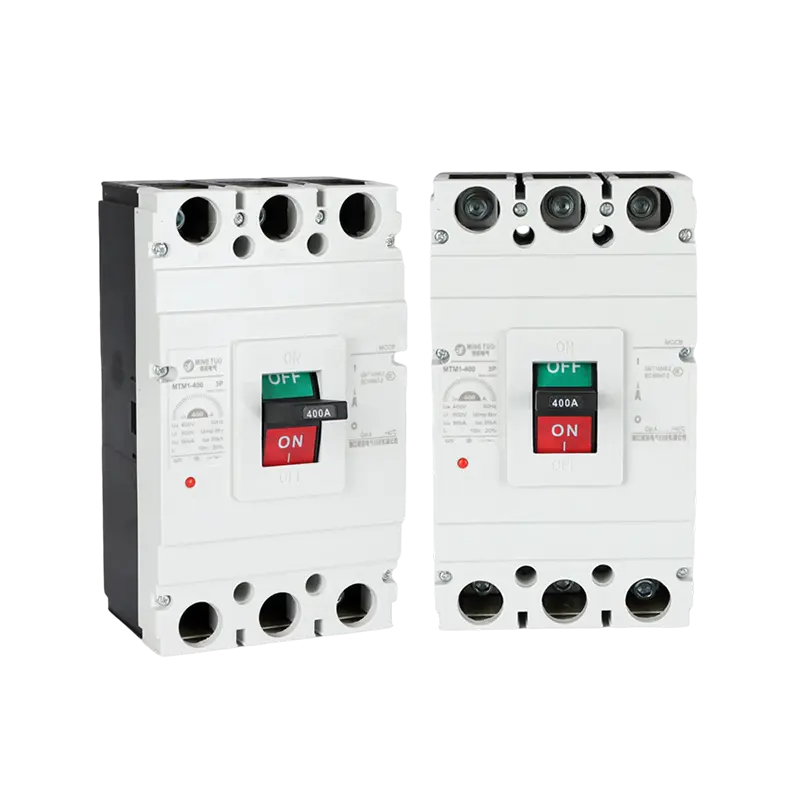

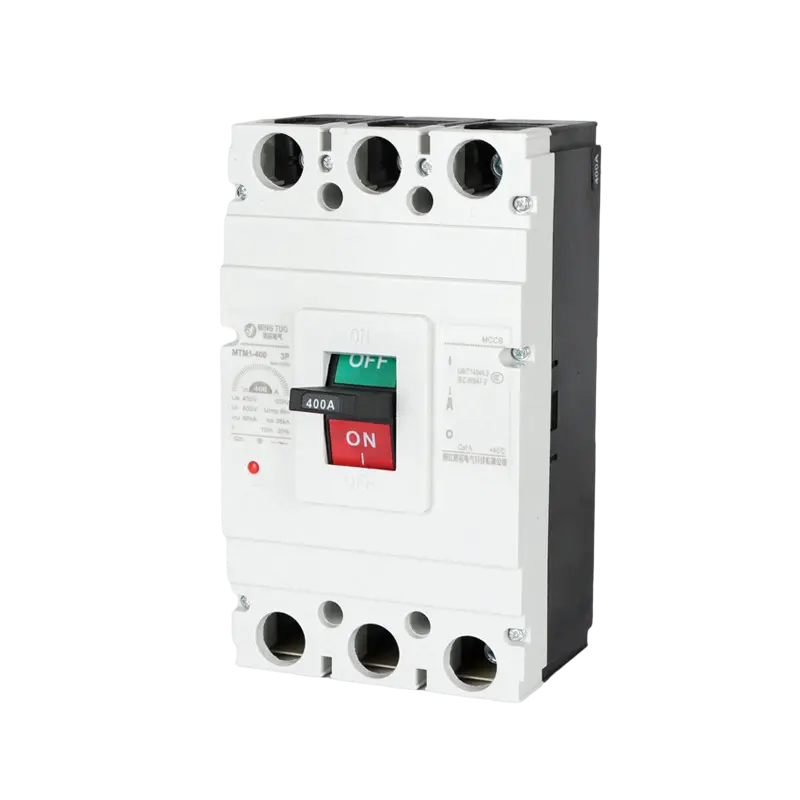

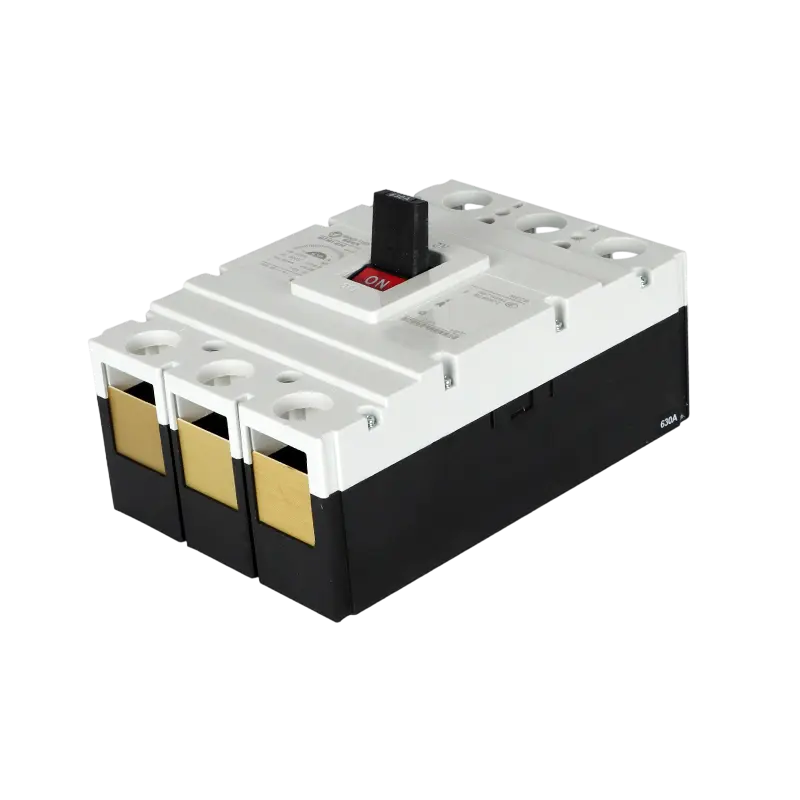

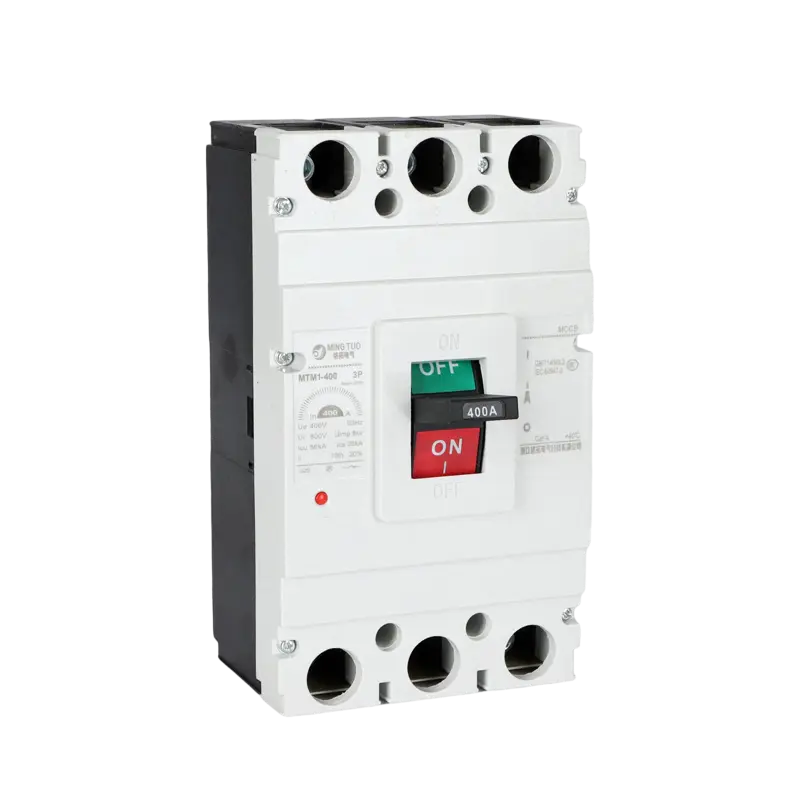

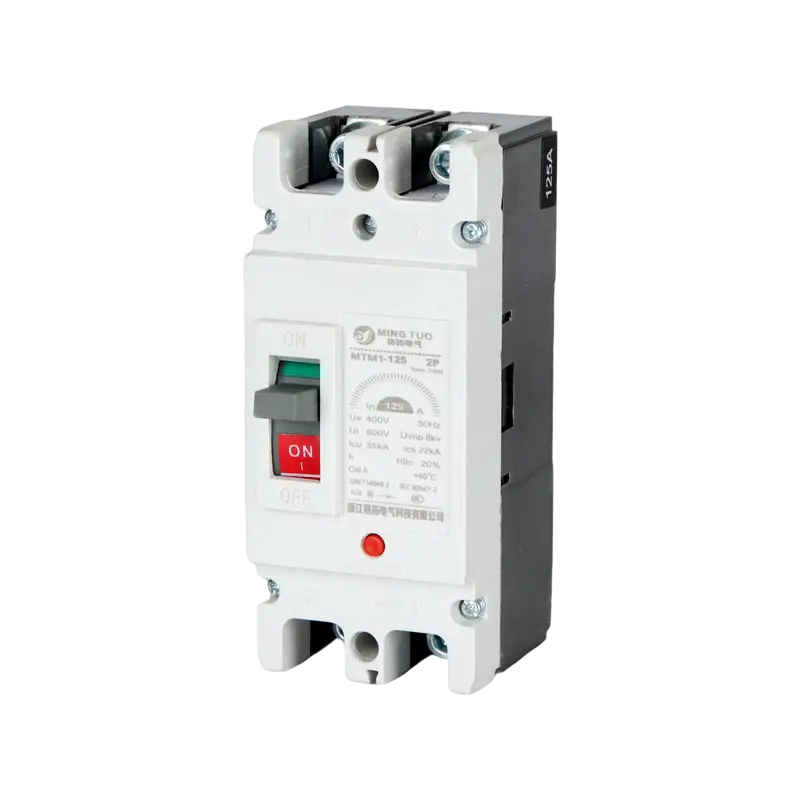

MT-M1 3/4P AC jistič, 63A–1600A, spolehlivá elektrická ochrana

Popis:

Jistič (MCCB) řady MT-M1 je navržen tak, aby poskytoval spolehlivou ochranu a ovládání v distribučních systémech AC 50Hz se jmenovitým provozním napětím až 400 V a proudy v rozsahu od 63A do 1600A. MT-M1, navržený k ochraně obvodů a připojených zařízení, účinně přerušuje přetížení, zkraty a podpětí a zároveň zvládá občasné spouštění motoru bez ohrožení integrity systému.

Kompaktní, ale robustní, tento MCCB se vyznačuje vynikající vypínací schopností a minimálním jiskřením, což zajišťuje dlouhodobou provozní spolehlivost. Jeho modulární konstrukce umožňuje vertikální i horizontální montáž a poskytuje flexibilní instalaci v těsných elektrických panelech nebo řídicích centrech motoru. MT-M1 je plně certifikován podle IEC 60947-2 a GB14048.2 a splňuje mezinárodní standardy kvality a bezpečnosti.

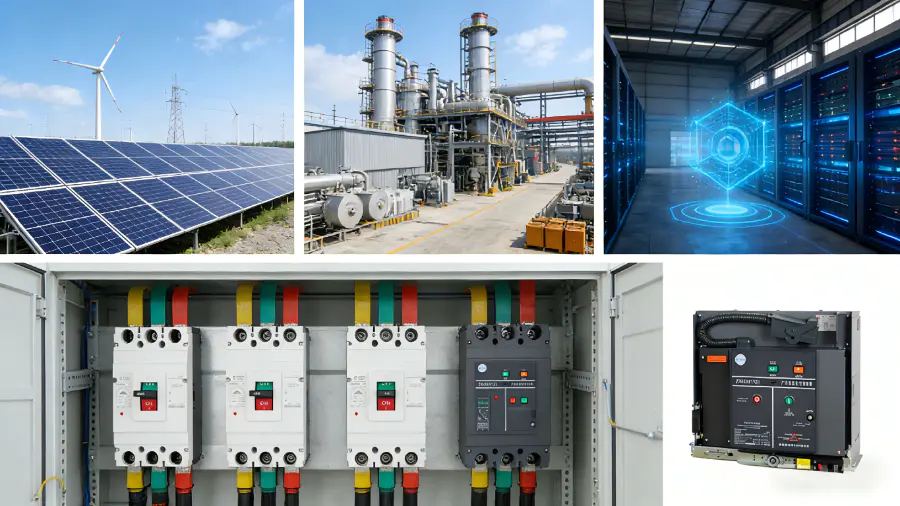

Aplikace:

MCCB MT-M1 poskytuje spolehlivou ochranu v různých elektrických systémech, včetně:

Hlavní a vedlejší napájecí panely

Centrály řízení motoru a startovací panely

Ochranné obvody generátoru

Průmyslové a výrobní stroje

Obchodní a bytové elektroinstalace

Integrační systémy solární a větrné energie $ $

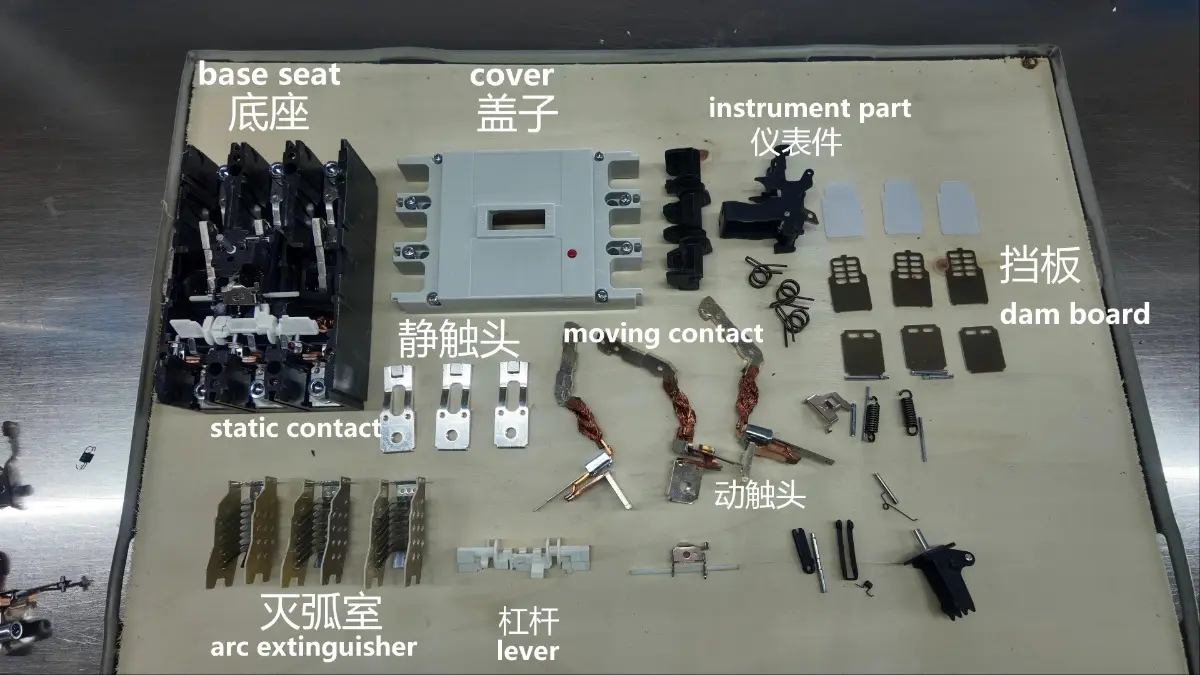

Pracovní princip: Pracovním principem MCCB řady MT-M1 je monitorovat proud v obvodu a v případě přetížení, zkratu nebo zemního spojení automaticky určit a spustit mechanismus pro rychlé přerušení obvodu. Také bezpečně uhasí oblouk prostřednictvím systému zhášení oblouku, čímž spolehlivě přeruší poruchu a ochrání obvod a zařízení.

MCCB

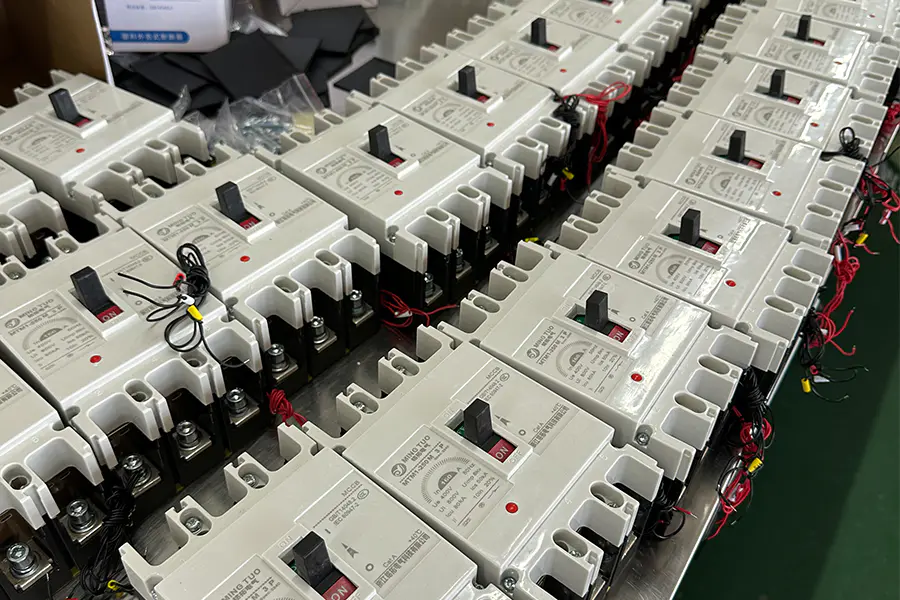

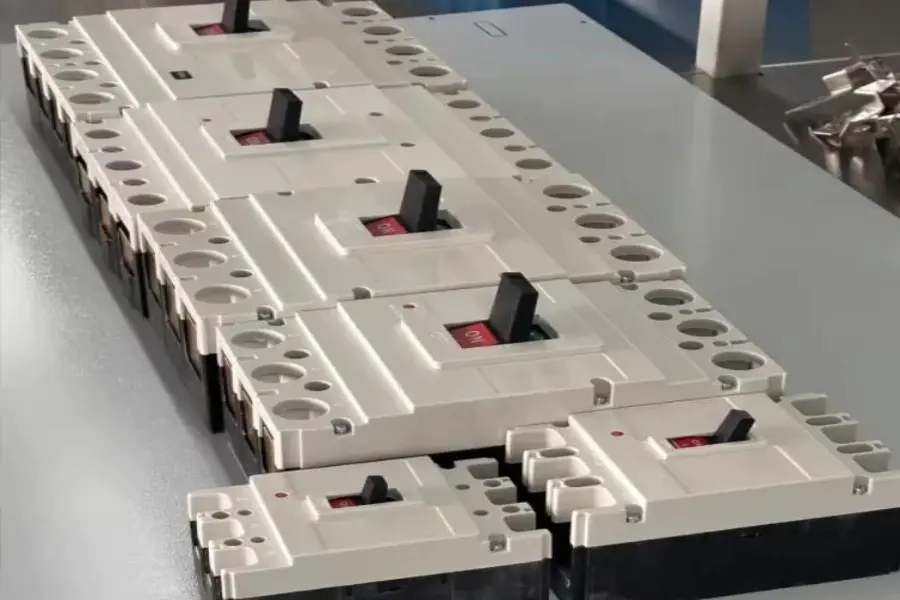

MCCB Assemble
MCCB Assemble

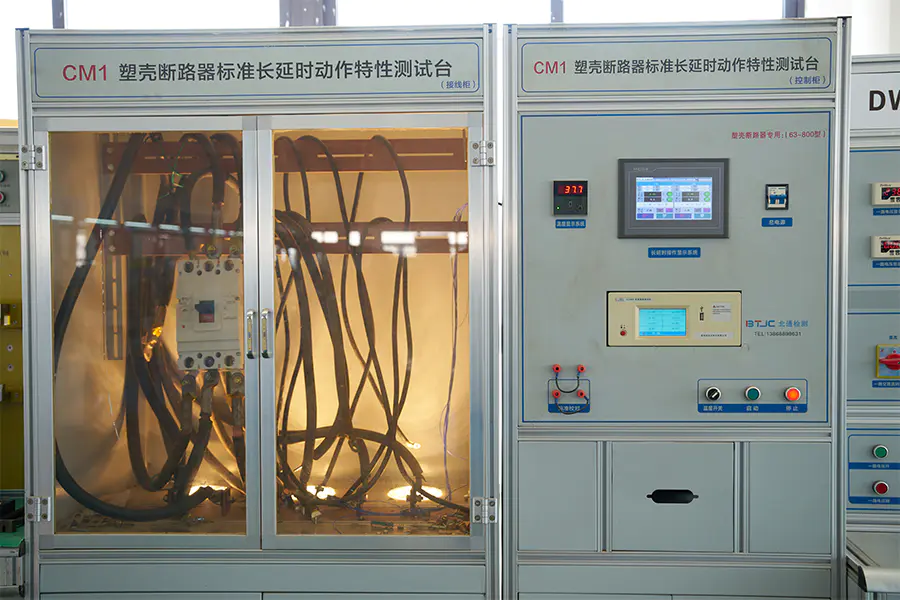

MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Instantaneous Test

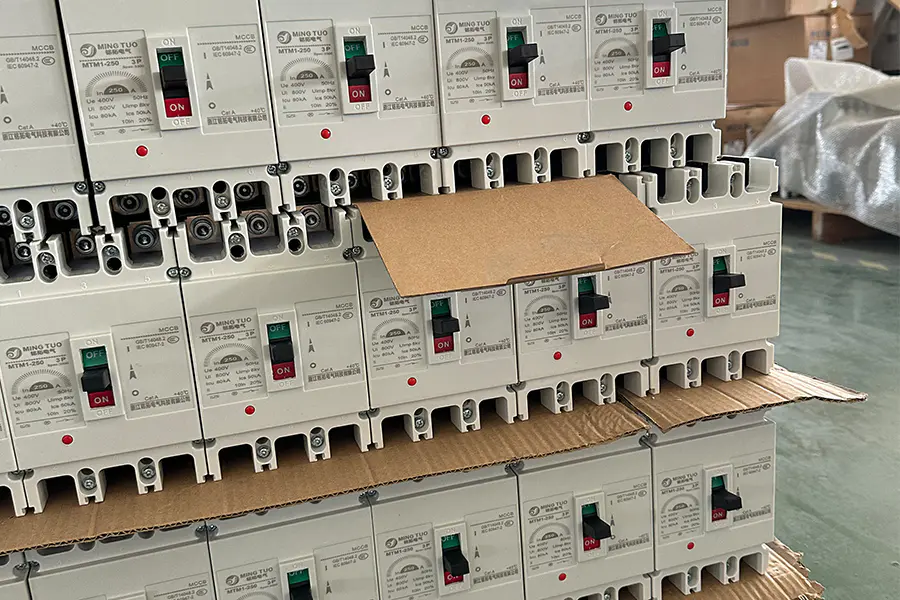

Pro zajištění bezpečnosti přepravy jsou naše elektrické výrobky vyváženy ve vyztužených dřevěných bednách. Přepravky procházejí tepelnou úpravou a nesou označení ISPM-15, což umožňuje rychlé celní odbavení. Konstrukce zvýšené základny usnadňuje provoz vysokozdvižného vozíku, zatímco vnitřní upevnění tlumící nárazy zajišťuje, že produkty dorazí neporušené. Všechny vnější přepravky jsou jasně označeny a splňují mezinárodní logistické standardy.

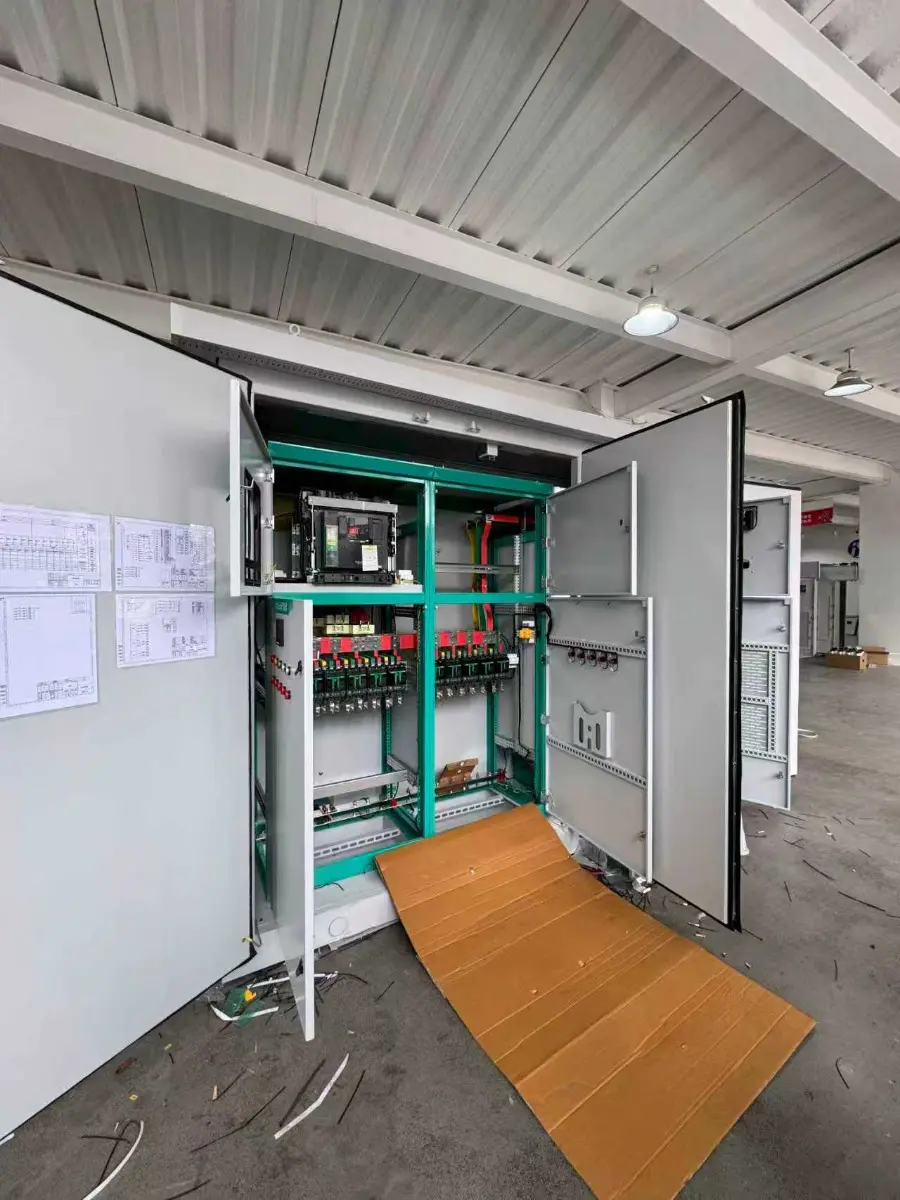

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
HighandLowVoltageSwitchgearACBMCCBVCB
Box-typesubstationUtilisingourVCB

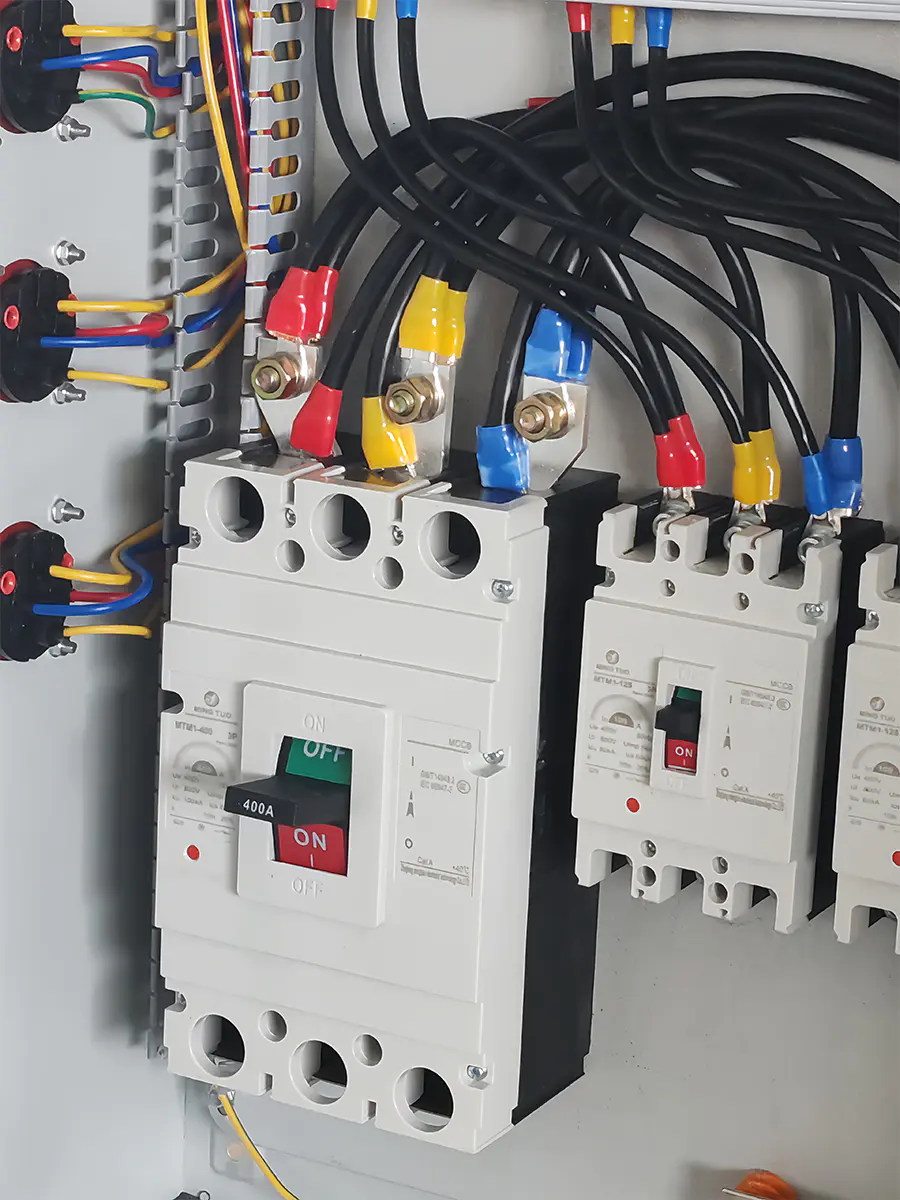

b64cb82cb063b5509f2ea787600334d2

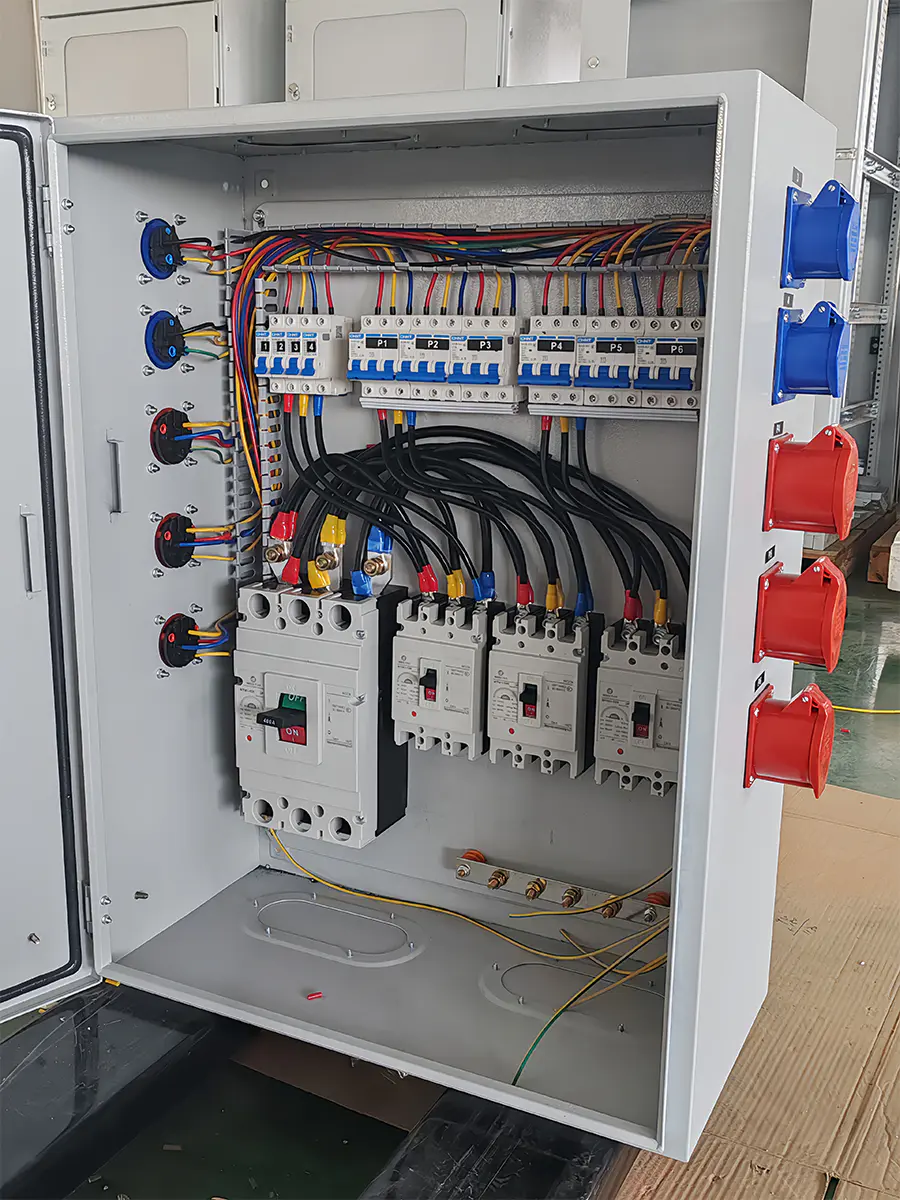

3c16a183fdcdba56f310533eba28cb60

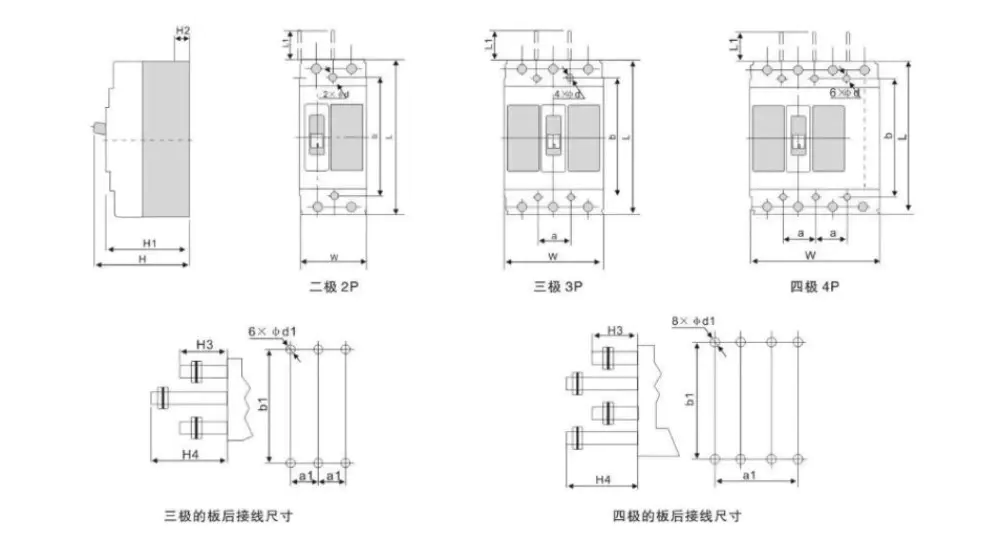

Typ	pól	Vnější rozměry						Montážní rozměry (mm)			Rozměry připojení zadního panelu (mm)
		L	L1	W	H	H1	H2	a	b	∅d	a1	b1	d1	H3	H4
MTM1-63L	3	135	21	76	89.5	72	18	25	117	3.5	25	117	18	52	75
	4			103
MTM1-63M	3			76	99	81	28
	4			103
MTM1-125L	2	150	51	65	87	68	24	…	129	4.5	30	132	22	65	100
	3			92				30
	4			121				…
MTM1-125M,H	2			65	103.5	85	23	…
	3			92				30
	4			121				…
MTM1-250L	2	164	64	75	108	87	24	…	126	5.5	35	144	24	70	110
	3			107				35
	4			142				…
MTM1-250M,H	2			75	124.5	104	24	…
	3			107				35
	4			142				…
MTM1-400M,H	3	257	105	150	153	106	38	44	194	7	48	224	32	48.5	108.5
	4			197				Vlevo 44 Vpravo 50
MTM1-630M,H	3	270	105	182	157	111	43	58	200	7	58	234	40	70	120
	4			240
MTM1-800M,H	3	280	105	210	158	116	42	70	243	7	70	243	48	75	125
	4			280

Typ	MTM1-63		MTM1-125			MTM1-250
lnmFrameInm (A)	63		125			250
Jmenovitý proud (A)	10, 16, 20, 25, 32, 40, 50, 63		16, 20, 25, 32, 40, 50, 63, 80, 100, 125			100, 125, 140, 160, 180, 200, 225, 250
Jmenovité napětí Ue(V)	AC400		AC400	AC400 / AC690	AC400	AC400	AC400 / AC690	AC400
Jmenovité izolační napětí Ui(V)	AC800		AC800			AC800
Počet pólů	3, 4	3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4
IcukA) Jmenovitý limitní zkrat úroveň vypínací schopnosti	L	M	S	L	M	S	L	M
IcukA) Jmenovitý limitní zkrat vypínací schopnost	12	35	12	35	50	12	35	50
Ics (kA) Jmenovitá zkratová vypínací schopnost	6	22	6	22	35	6	22	35
Jmenovitý limitzkrat vypínací schopnost	4500		3000			2500
Životnost provozu (cyklus)	8500		7000			6500
Vzdálenost oblouku (mm)	0, < 50		0, < 50			< 50
Rozměry
Velikost instalace
