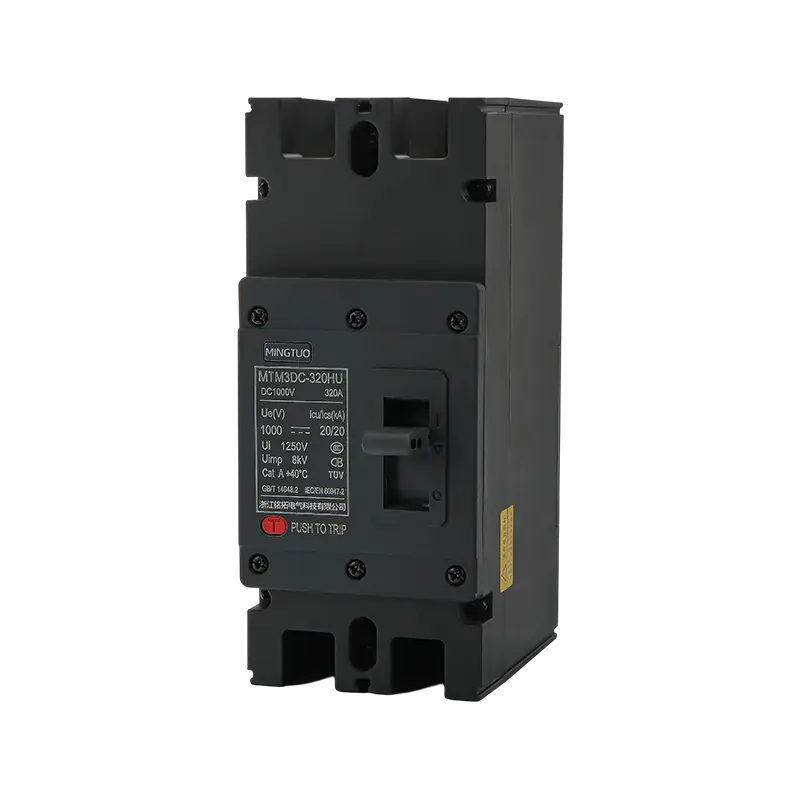

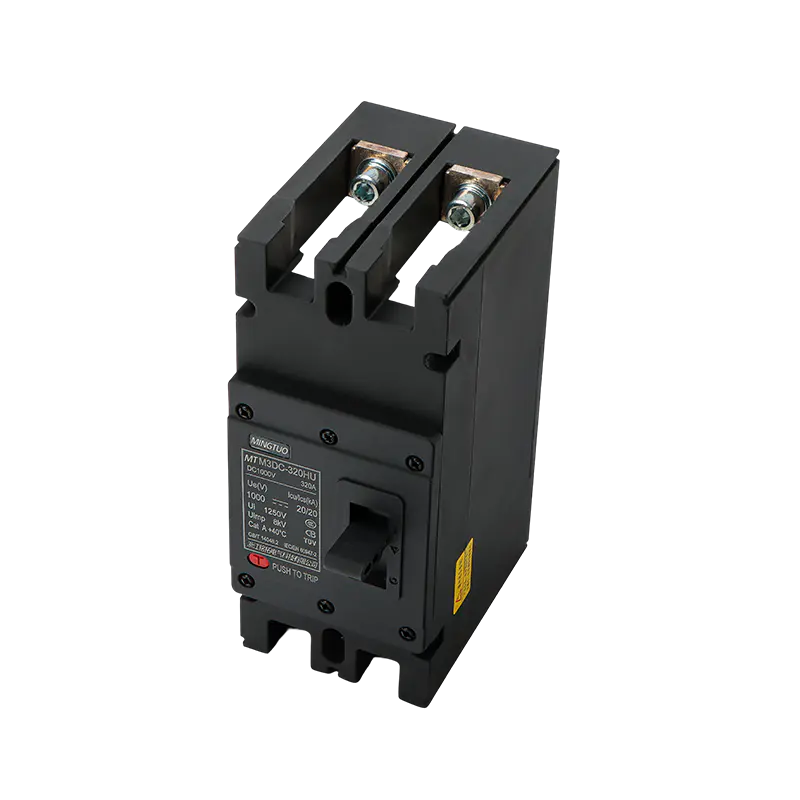

Domů / Produkty / Lisované jističe / MCCB řady MTM3 / PV DC MCCB 1000V 630A solární jistič pro ochranu panelu
Tento jistič poskytuje spolehlivou ochranu proti přetížení, zkratu a obloukovému zkratu pro fotovoltaickou stranu DC prostřednictvím pracovního postupu „detekce poruch → rychlé vypnutí → magnetické zhášení oblouku“, přičemž podporuje bezpečnou izolaci a monitorování stavu pro zajištění bezpečného a stabilního provozu systému.
V souladu s přísnými mezinárodními bezpečnostními normami procházejí naše jističe přísným testováním, aby byl zajištěn neochvějný výkon po celou 25letou životnost vašeho systému.
| 1. Vynikající výkon DC | Vysoká vypínací schopnost až 25kA při 1000–1500V DC Bleskurychlá detekce a přerušení 0,5 ms Spolehlivé potlačení stejnosměrných oblouků pro ochranu zařízení a personálu |
| 2. Výjimečná životnost | Kryt odolný proti UV záření IP65 Odolné proti korozi v solném spreji, testováno na 1000 h Minimálně 20 000 mechanických provozních cyklů Funguje spolehlivě v extrémních podmínkách prostředí |
| 3. Inteligentní funkce | Integrované monitorování poruch a možnost dálkového ovládání Jasné stavové indikátory pro monitorování systému v reálném čase Technologie kompenzace teploty pro zvýšenou ochranu |
| 4. Certifikované zajištění kvality | Certifikace TÜV Rheinland, v souladu s UL 489B Shoda se standardem IEC 60947-2 100% továrně testováno před odesláním pro konzistentní výkon |
| 5. Snadná instalace a údržba | O 35 % kompaktnější než běžné DC jističe Instalace příslušenství bez nářadí a čelní připojovací svorky Univerzální pro montáž na DIN lištu nebo panel |
| 6. Efektivita nákladů | Delší životnost než standardní řešení Snížené nároky na údržbu Ceny přímo z výroby s 3letou zárukou a globální podporou |
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench
Pro zajištění bezpečnosti přepravy jsou naše elektrické výrobky vyváženy ve vyztužených dřevěných bednách. Přepravky procházejí tepelnou úpravou a nesou označení ISPM-15, což umožňuje rychlé celní odbavení. Konstrukce zvýšené základny usnadňuje provoz vysokozdvižného vozíku, zatímco vnitřní upevnění tlumící nárazy zajišťuje, že produkty dorazí neporušené. Všechny vnější přepravky jsou jasně označeny a splňují mezinárodní logistické standardy.
-

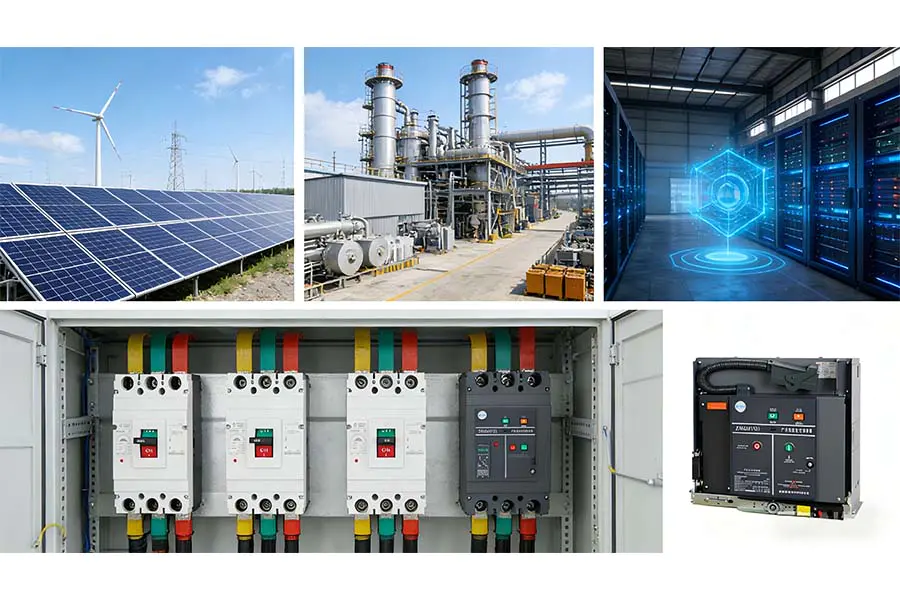

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
| EXTERIÉR |  |  | |||||
| Skořápkový rám | Model SRM3DC-320 | SRM3DC-400 | |||||
| Počet pólů | 2 | tři | 2 | tři | |||
| Jmenovité pracovní napětí Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC 1250/1500 | DC 1250/1500 |
| Jmenovité izolační napětí Ui(V) | DC1250 | DC1500 | DC1500 | ||||
| Jmenovité rázové napětí Uimp (kV) | osm | 12 | 12 | ||||
| Jmenovitý proud In(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320 | 225, 250, 315, 350, 400 | |||||
| Jmenovitá mezní vypínací schopnost Icu (kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15 (2-pólový kroužek) 20[3-pólové) |
| jeden | jeden | / | 70 | 40 | 20 | 20[2 - polestring) 25 (3pólová struna) | |
| Způsob připojení Ics(kA) provozní vypínací schopnosti zkratu | Ics = 100 % Icu | ||||||
| Nahoru a dolů, dolů a nahoru (2P, 320/3P) Jděte dovnitř a ven, jděte nahoru a ven (3P) | |||||||
| Kategorie použití | A | ||||||
| Má izolační funkci? | být
| ||||||
| Provozní okolní teplota | -35 ℃ ~ 70 ℃ | ||||||
| Mechanická životnost (krát) | 20000 | deset tisíc | |||||
| Elektrická životnost (krát) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 |
| Splnit kritérium | IEC/EN 60947-2、GB/T 14048.2 | ||||||

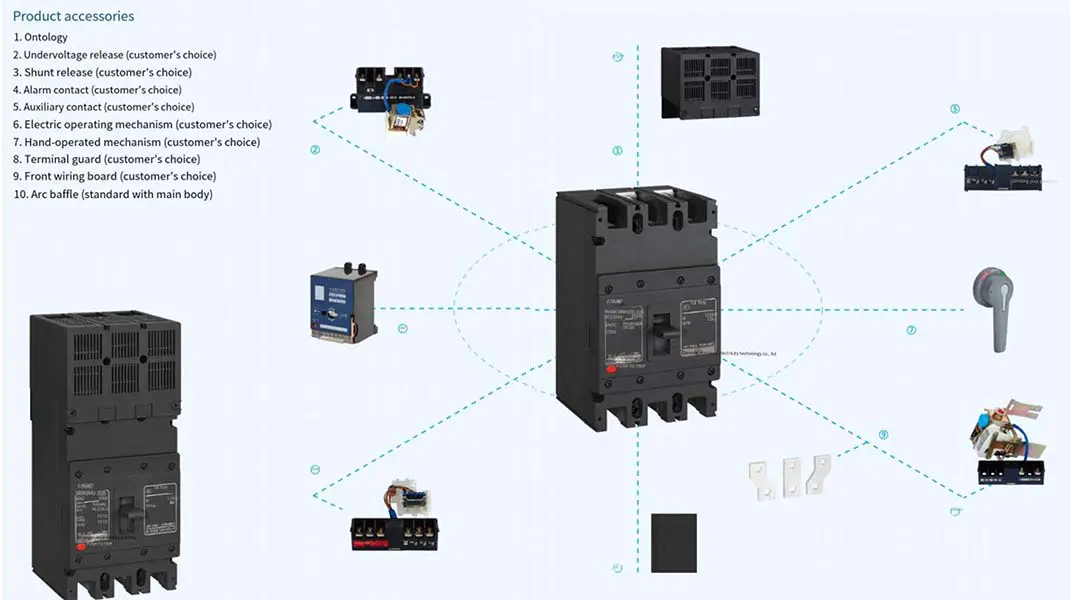

| Příloha | Samostatné buzení, pomocné, alarmové, ruční ovládání a elektrické ovládání | ||||||
| Autentizace | CCC, CE, TUV | ||||||
| změřte (délka × šířka × výška) (mm) | 180×76×126 (2P) 180×107×126 (3P) | 250×124×165 (2P) 250×182×165 (3P) | |||||

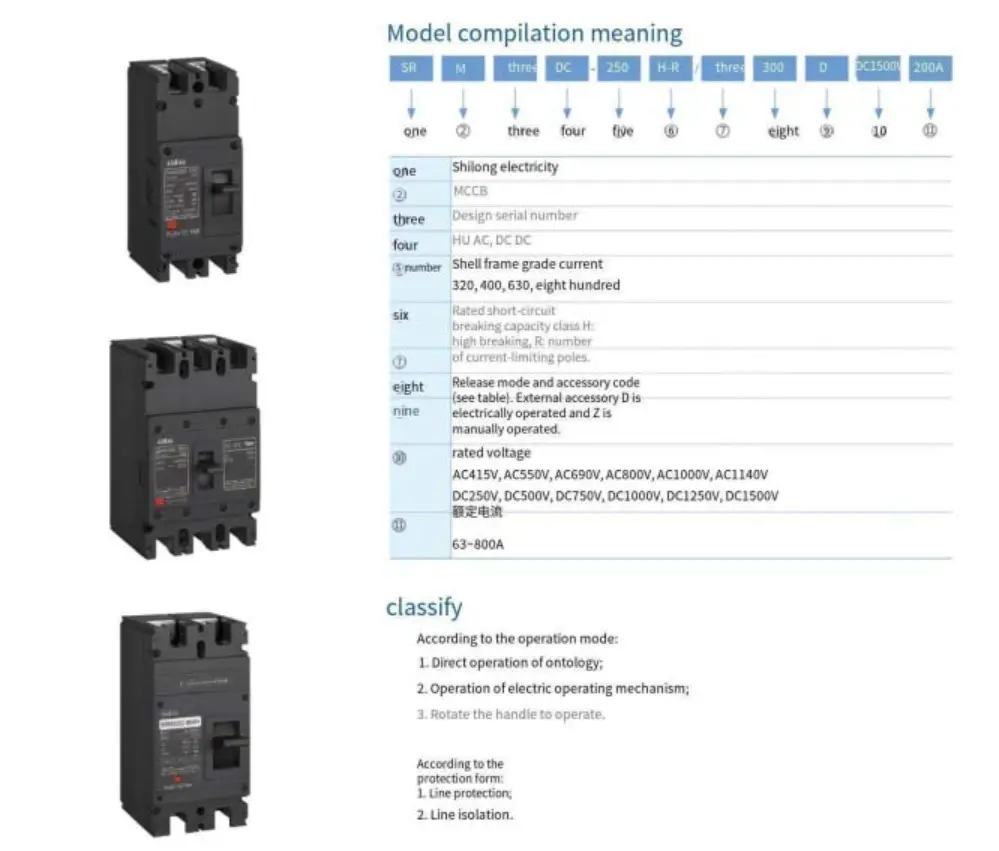

| Poznámky | Rám skořepiny 320 se dělí na H: vysoký lom, R: typ s omezením proudu | ||||||
| EXTERIÉR |  |  | ||||||
| Skořápkový rám | SRM3HU-320 | SRM3HU-400 | ||||||
| Počet pólů | tři | tři | ||||||
| Jmenovité pracovní napětí Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Jmenovité izolační napětí Ui(V) | AC1150 | |||||||
| Jmenovité rázové napětí Uimp (kV) | osm | 12 | ||||||
| Jmenovitý proud In(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320 | 250, 280, 315, 320, 350, čtyři stovky | ||||||
| Jmenovitá mezní vypínací schopnost Icu (kA) | osmy-five | 50 | 36.5 | 10 | osmy-five | 50 | 36.5 | 10 |
| jeden | ! | jeden | jeden | 100 | 60 | 50 | 15 | |
| Způsob připojení Ics(kA) provozní vypínací schopnosti zkratu | Ics = 100 % Icu | |||||||
| Kategorie použití | A | |||||||
| Má izolační funkci? | být | |||||||
| Provozní okolní teplota | -35 ℃ ~ 70 ℃ | |||||||
| Mechanická životnost (krát) | 20000 | deset tisíc | ||||||
| Elektrická životnost (krát) | 3000 | 3000 | 3000 | 2000 | 1000 | 1000 | 1000 | 700 |
| Splnit kritérium | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| Příloha | Samostatné buzení, pomocné, alarmové, ruční ovládání a elektrické ovládání | |||||||
| Autentizace | CCC, CE, TUV | |||||||
| změřte (délka × šířka × výška) (mm) | 180×107×126 (3P) | 250×182×165 (3P) | ||||||
| Poznámky | Rám skořepiny 320 se dělí na H: vysoký lom, R: typ s omezením proudu | |||||||
| EXTERIÉR |  | | ||||||
| Skořápkový rám | SRM3HU-630 | SRM3HU-800 | ||||||
| Počet pólů | tři | tři | ||||||
| Jmenovité pracovní napětí Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Jmenovité izolační napětí Ui(V) | AC1150 | |||||||
| Jmenovité rázové napětí Uimp (kV) | 12 | 12 | ||||||
| Jmenovitý proud In(A) | 500 630 | 700,800 | ||||||
| Jmenovitá mezní vypínací schopnost Icu (kA) | osmy-five | 50 | 36.5 | 10 | osmy-five | 50 | 36.5 | 10 |
| 100 | 60 | 50 | 15 | 100 | 60 | 50 | 15 | |
| Způsob připojení Ics(kA) provozní vypínací schopnosti zkratu | Ics = 100 % Icu | |||||||
| Kategorie použití | A | |||||||
| Má izolační funkci? | být | |||||||
| Provozní okolní teplota | -35 ℃ ~ 70 ℃ | |||||||
| Mechanická životnost (krát) | 5000 | deset tisíc | ||||||
| Elektrická životnost (krát) | 1000 | 1000 | 1000 | 700 | 1000 | 1000 | 1000 | 700 |
| Splnit kritérium | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| Příloha | Samostatné buzení, pomocné, alarmové, ruční ovládání a elektrické ovládání | |||||||
| Autentizace | CCC, CE, TUV | |||||||
| změřte (délka × šířka × výška) (mm) | 250×182×165 (3P) | 250×182×165 (3P) | ||||||
| EXTERIÉR |  |  | ||||||
| Skořápkový rám | Model SRM3DC-320 | SRM3DC-800 | ||||||
| Počet pólů | 2-tři | 2-tři | ||||||
| Jmenovité pracovní napětí Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC 1250/1500 | DC 1250/1500 | |
| Jmenovité izolační napětí Ui(V) | DC1250 | DC1500 | DC1500 | |||||
| Jmenovité rázové napětí Uimp (kV) | osm | 12 | 12 | |||||
| Jmenovitý proud In(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 350 | 225, 250, 315, 350, čtyři stovky | ||||||
| Jmenovitá mezní vypínací schopnost Icu (kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15 (2-pólová struna) 20 (3pólová struna) | |
| jeden | jeden | / | 70 | 40 | 20 | 20 (2-pólové) 25 (3pólová struna) | ||
| Způsob připojení Ics(kA) provozní vypínací schopnosti zkratu | Ics = 100 % Icu | |||||||
| Kategorie použití | A | |||||||
| Má izolační funkci? | být | |||||||
| Provozní okolní teplota | -35 ℃ ~ 70 ℃ | |||||||
| Mechanická životnost (krát) | 20000 | deset tisíc | ||||||
| Elektrická životnost (krát) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 | |
| Splnit kritérium | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| Příloha | Samostatné buzení, pomocné, alarmové, ruční ovládání a elektrické ovládání | |||||||
| Autentizace | CCC, CE, TUV | |||||||
| změřte (délka × šířka × výška) (mm) | 180×76×126 (2P) 180×107×126 (3P) | 250 × 124 × 165 (2P) 250×182×165(3P) | ||||||
