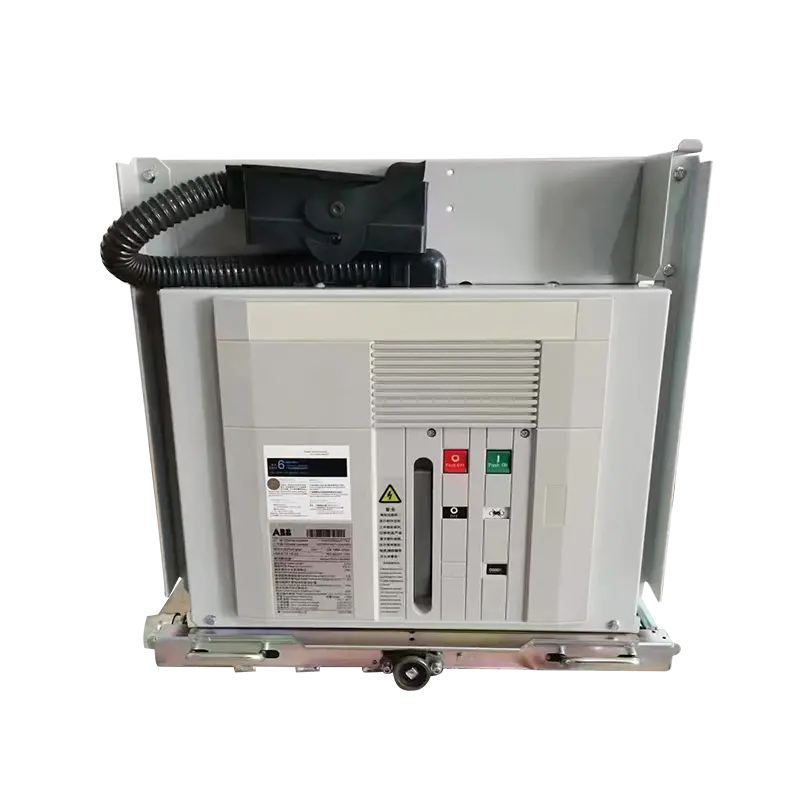

Name: VD4 12kV vysokonapěťový vnitřní vakuový jistič, 630A–1250A
Rating: 5 (99 reviews)

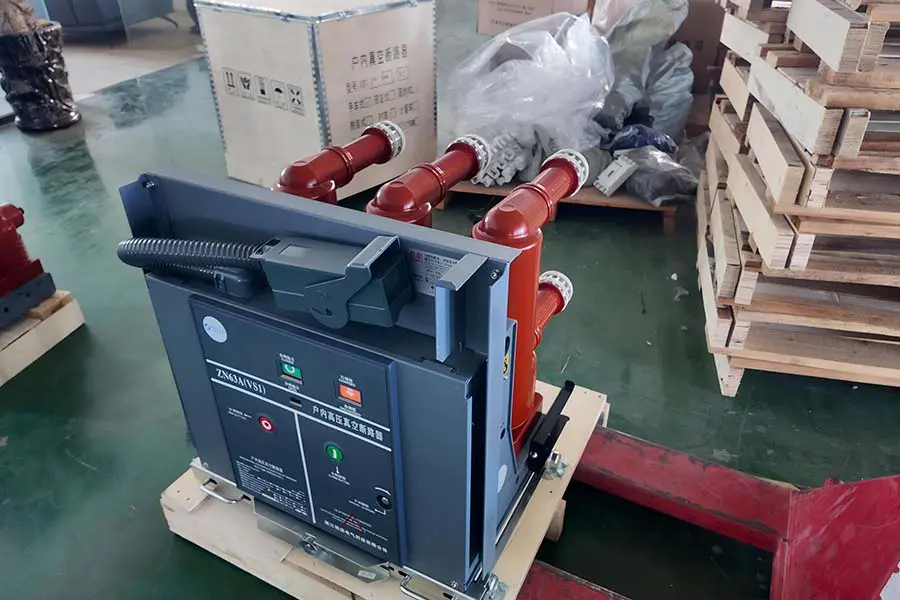

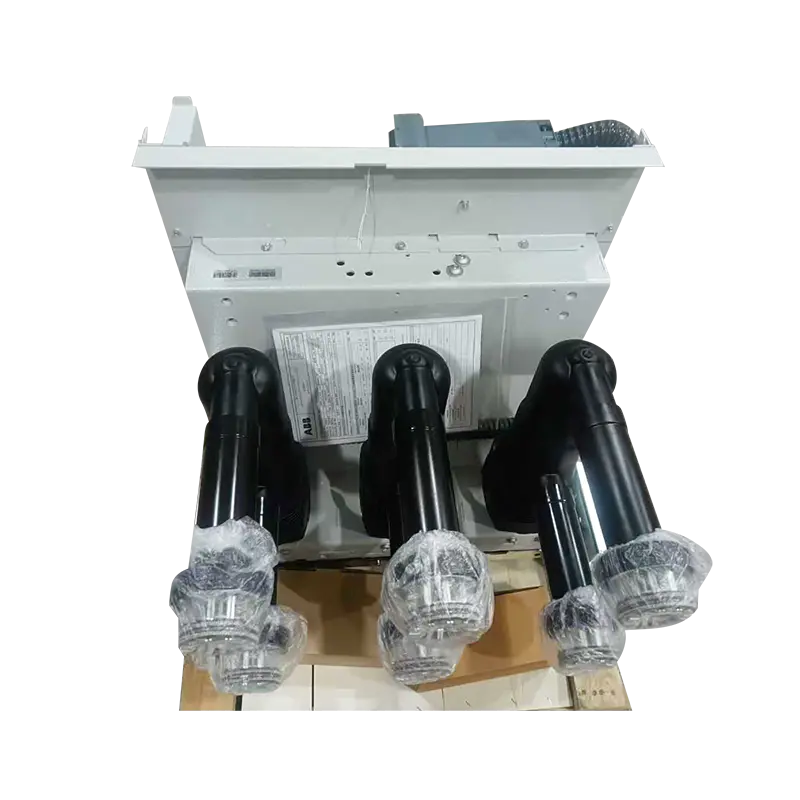

VD4 12kV vysokonapěťový vnitřní vakuový jistič, 630A–1250A

Popis:

Vakuový jistič MINGTUO VD4 12kV (VCB) je středonapěťový vnitřní jistič navržený tak, aby poskytoval přesnou ochranu a ovládání třífázových střídavých systémů pracujících při 50 Hz se jmenovitým napětím od 3,6 kV do 12 kV. S podporou jmenovitých proudů od 630A do 1250A je tento jistič ideální pro vnitřní instalace rozváděčů v rozvodnách, průmyslových zařízeních a komerčních rozvodných systémech. Díky pokročilé technologii vakuového zhášedla zajišťuje rychlé přerušení poruchy, provozní spolehlivost a dlouhodobou bezpečnost.

Aplikace:

Vnitřní rozváděče vysokého napětí

Průmyslové závody vyžadující spolehlivou ochranu VN

Komerční infrastruktura včetně nemocnic, letišť a datových center

Systémy vyžadující častý provoz a nenáročná na údržbu

High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

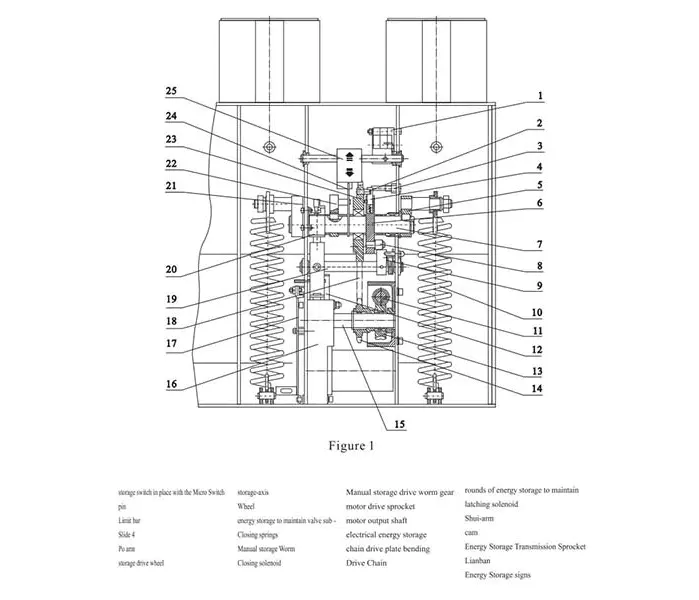

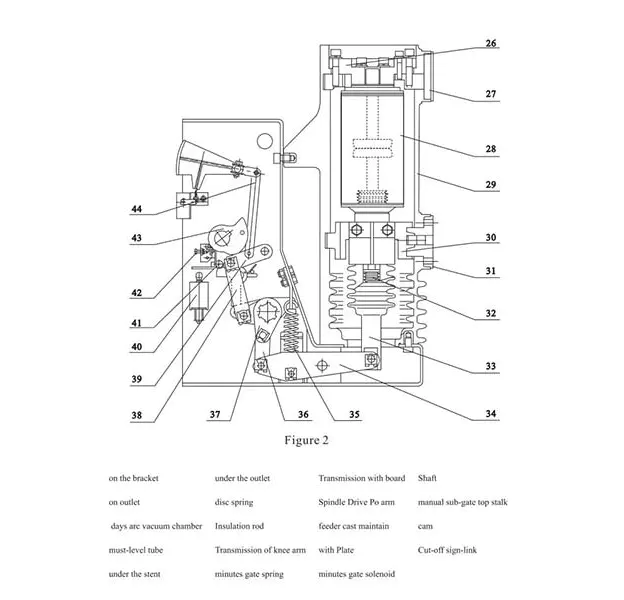

VCB Composition

Za normálních podmínek zůstávají hlavní kontakty sepnuté, aby byl umožněn trvalý tok proudu. Po detekci nadproudu nebo zkratu pružinový mechanismus rychle oddělí kontakty a vytvoří oblouk obsažený ve vakuovém zhášedle. Oblouk se ochladí a zhasne, bezpečně izoluje vadný obvod a zabrání poškození následného zařízení. To zajišťuje vysokou provozní spolehlivost a minimální nároky na údržbu.

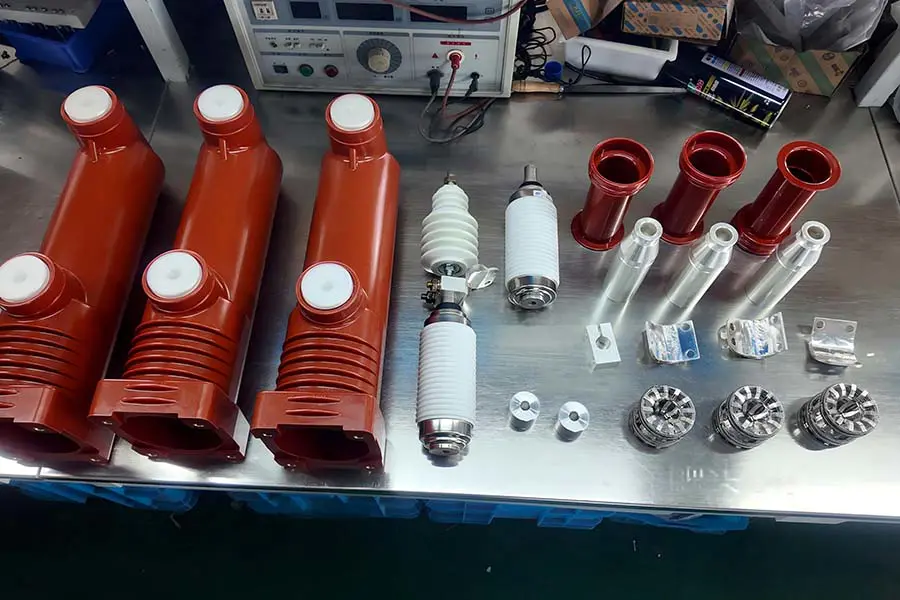

Příslušenství produktů

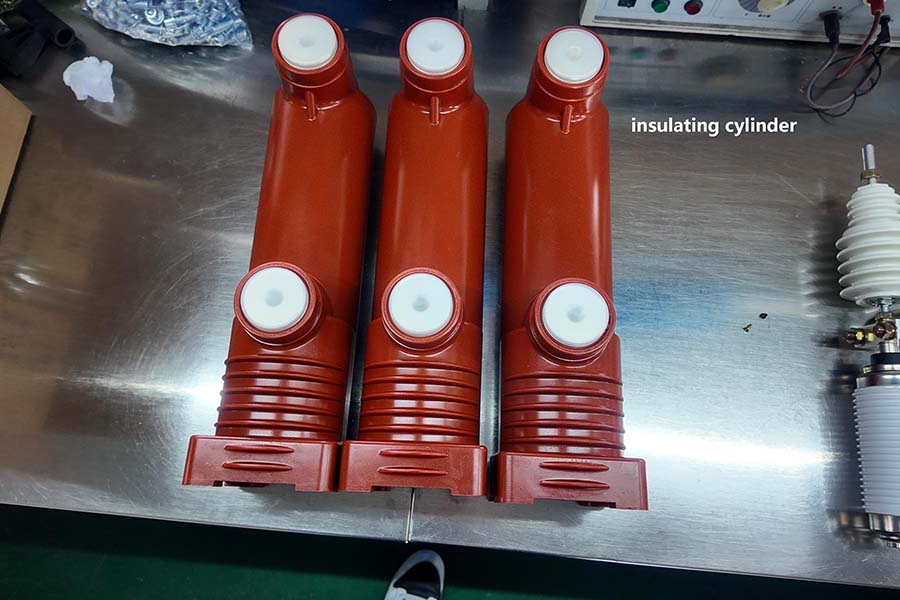

Insulating Cylinder

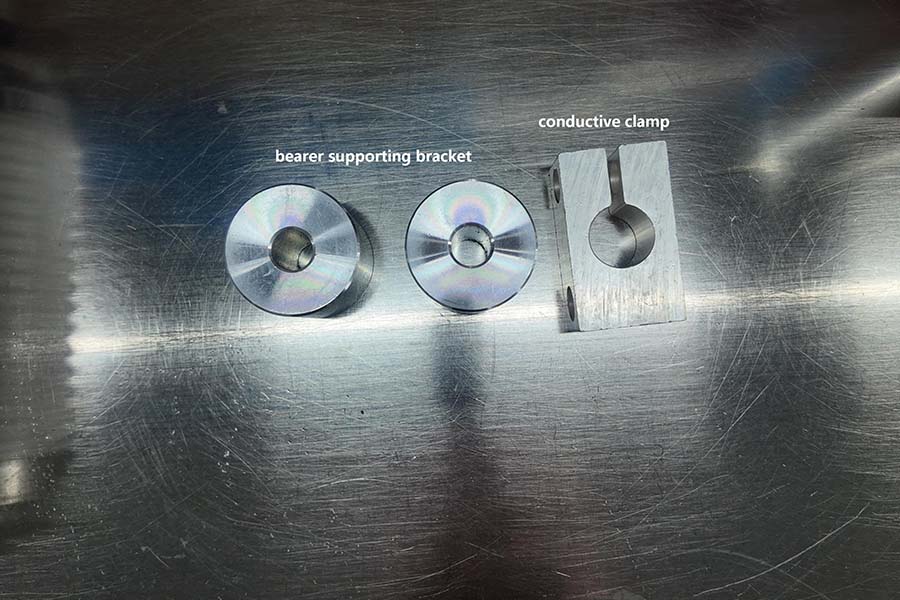

Bearer Supporting Bracket

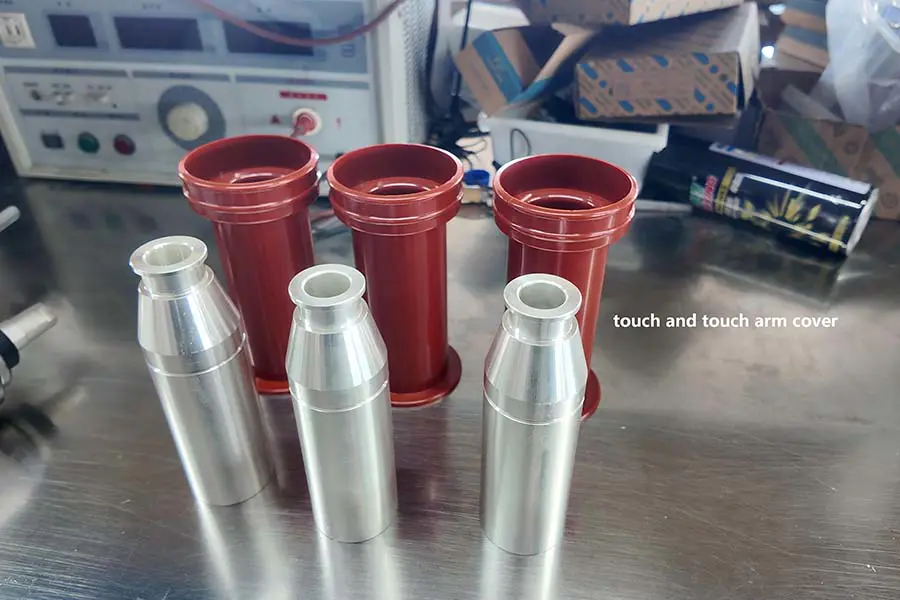

Touch And Touch Arm Cover

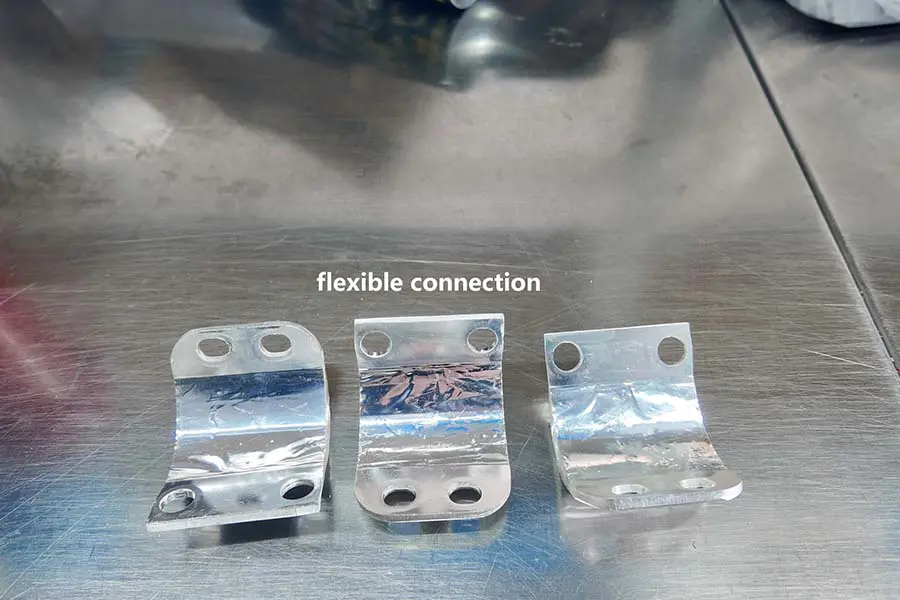

Flexible Connection

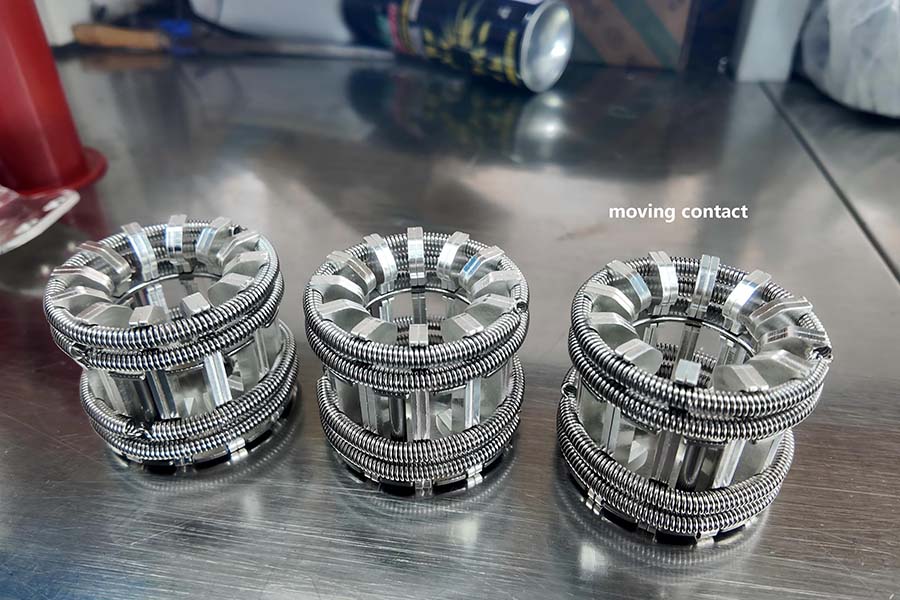

Moving Contact

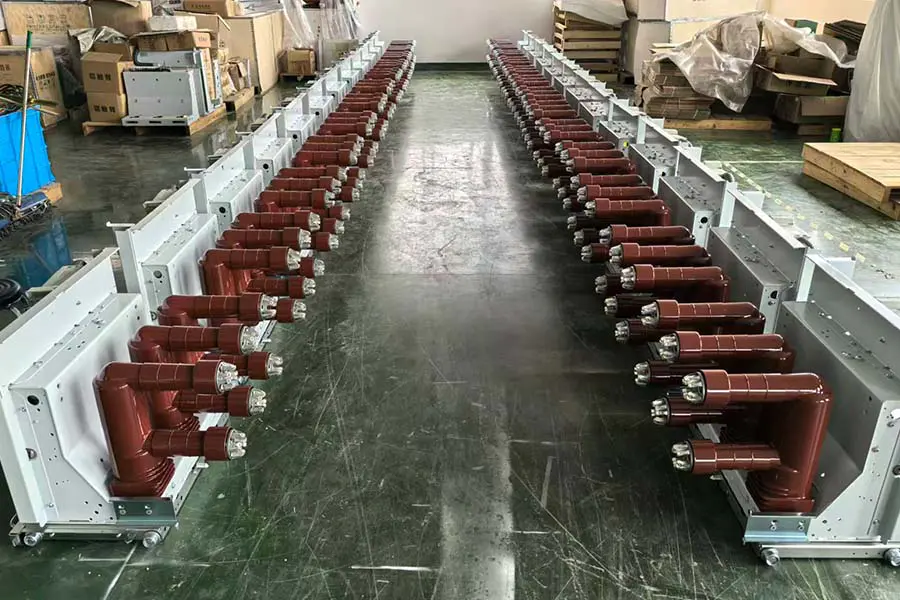

Main Product
Insulating Cylinder

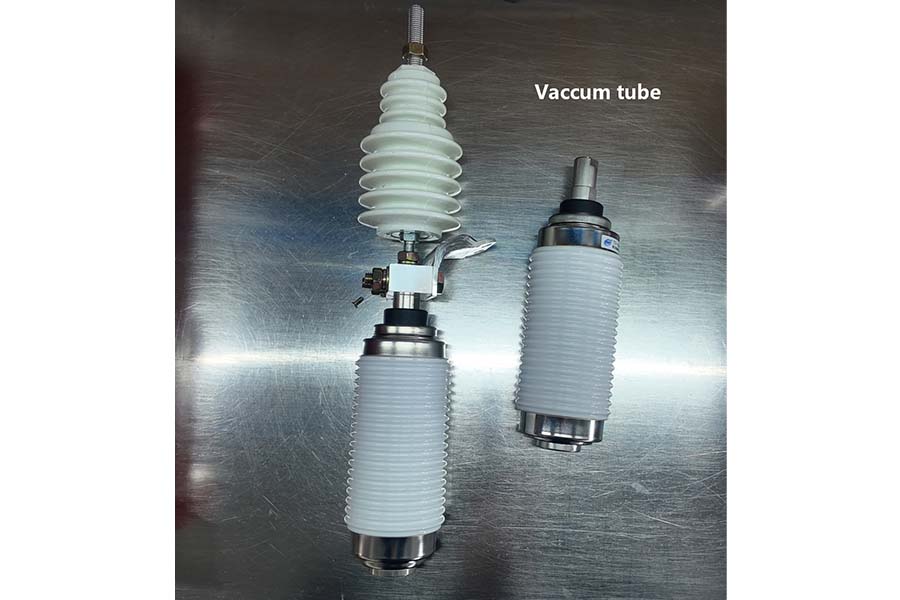

Vaccum Tube

Withstand Voltage Test

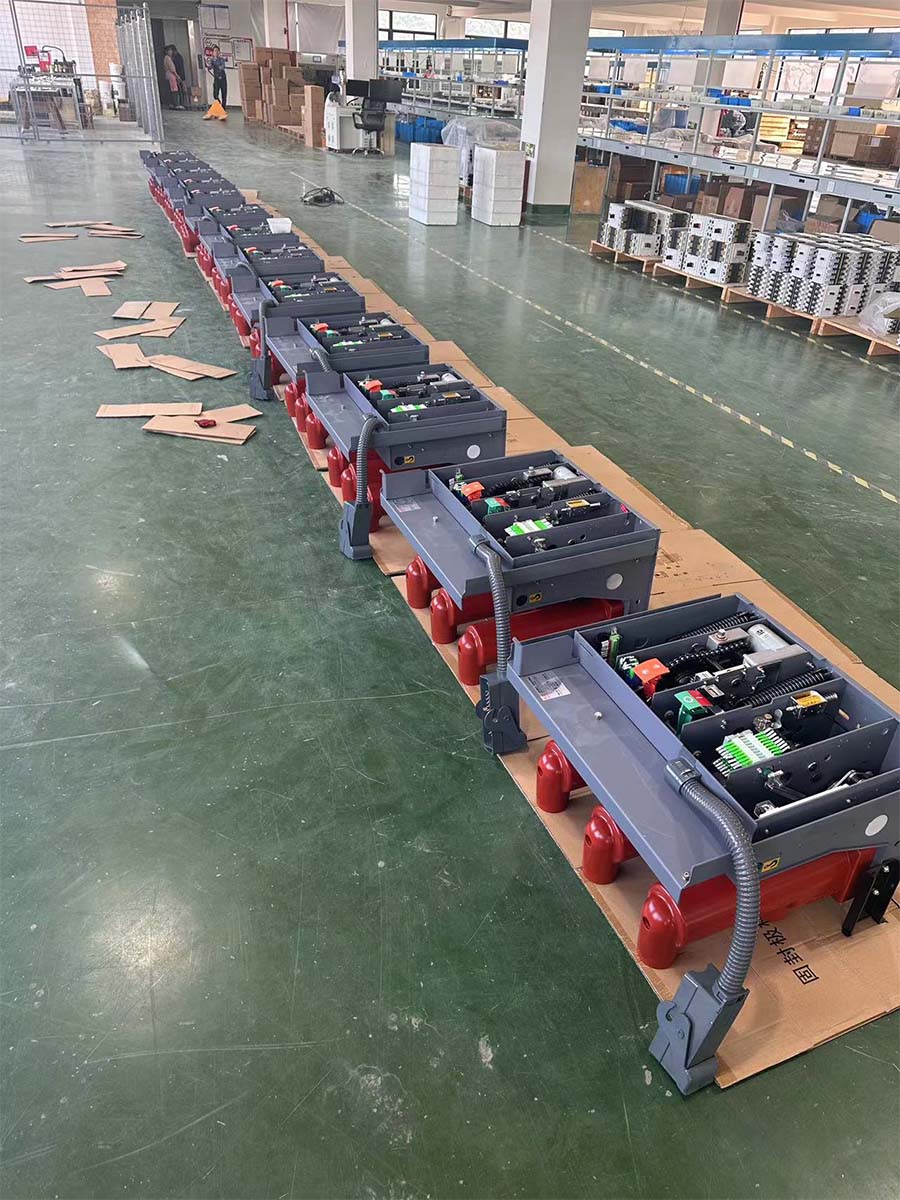

Product Debugging
Product Debugging
Product Debugging
Product Debugging
Withstand Voltage Test
Mechanical Characteristic Testing
Product Debugging
Test the opening and closing speed, time, synchron
High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

Pro zajištění bezpečnosti přepravy jsou naše elektrické výrobky vyváženy ve vyztužených dřevěných bednách. Přepravky procházejí tepelnou úpravou a nesou označení ISPM-15, což umožňuje rychlé celní odbavení. Konstrukce zvýšené základny usnadňuje provoz vysokozdvižného vozíku, zatímco vnitřní upevnění tlumící nárazy zajišťuje, že produkty dorazí neporušené. Všechny vnější přepravky jsou jasně označeny a splňují mezinárodní logistické standardy.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

Ne	Položka	Jednotky	Počítat hodnotu
1	Jmenovité napětí	-	12 24 35
2	Jmenovité napětí (short-term frequency tolerance 1min)	kV	42
3	Jmenovité napětí tolerance lightning shocks peak	-	75
4	Jmenovitá frekvence	Hz	50
5	Jmenovitý proud	A	630, 1250
			630, 1250、1600、2000、2500、3150
			1250, 1600, 2000, 2500, 3150, 4000
6	Jmenovitý zkratový proud naprázdno	kA	20/25, 31,5, 40
7	Jmenovité napětí short tolerance	kA	20/25, 31,5, 40
8	Hodnocená krátká doba trvání	s	4
9	Jmenovitý proud peak tolerance	kA	50/63, 80, 100
10	Jmenovitý zkratový proud zavřít	kA	50/63, 80, 100
11	Tolerance napětí sekundárního obvodu 1min)	V	2000
12	Jmenovitý proud naprázdno nastaveným jednosložkovým kondenzátorem	A	630/400 (40 kA 800/400)
13	Jmenovité kondenzátorové nastavené uzavírací proudy	kA	12,5 (frekvence ne větší než 1000 Hz)
14	Doba brzdění (jmenovité napětí)	paní	≤50
15	Doba podavače (jmenovité napětí)	paní	≤100
16	Mechanická životnost	-	20000
17	Jmenovitý proud open circuit times (life)	Přepínání	20000
18	Jmenovitý zkratový proud otevřený obvod	-	50 (40 kA≤30)
19	Dynamický a statický kontakt umožňuje tloušťku opotřebení	mm	3
20	Podavač jmenovitého provozního napětí	-	-
21	Jmenovité napětí break-brake operations	V	AC110/220 DC110/220
22	Jmenovité napětí akumulačního motoru	-	-
23	Jmenovitý výkon motoru úložiště	W	70
24	Doba skladování	s	≤10
25	Vzdálenost otevření kontaktu	mm	11 ± 1
26	Super výlet	-	3,5 ± 0,5
27	Doba odskoku zavíracího kontaktu	paní	≤240(A≤3)
28	Třífázové body, uzavírající se v různých fázích pohlavního styku	-	≤2
29	Průměrná rychlost brány (odstup kontaktů-6 mm)	m/s	0,9–1,2
30	Průměrná rychlost zavírání (kontaktní zavírání 6 mm)	m/s	0,5–0,8
31	Odpor vedoucího elektrického obvodu	μΩ	≤50(630a)、≤45(1250A) ≤35(1600–2000A)、≤250(2400)
32	Kontaktní tlak podavače stykače	N	2000±200(2000A)、2400±200(25kA) 3100±200(31,5kA)、4250±250(40kA)
33	Jmenovitá provozní sekvence	-	Body - 0,3s - a body 180s - a -
