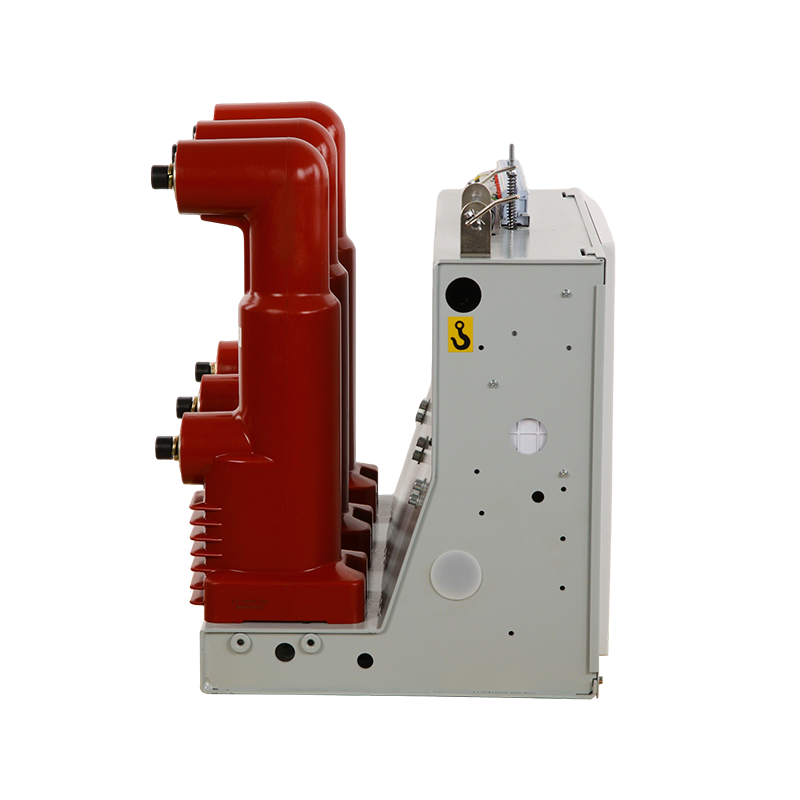

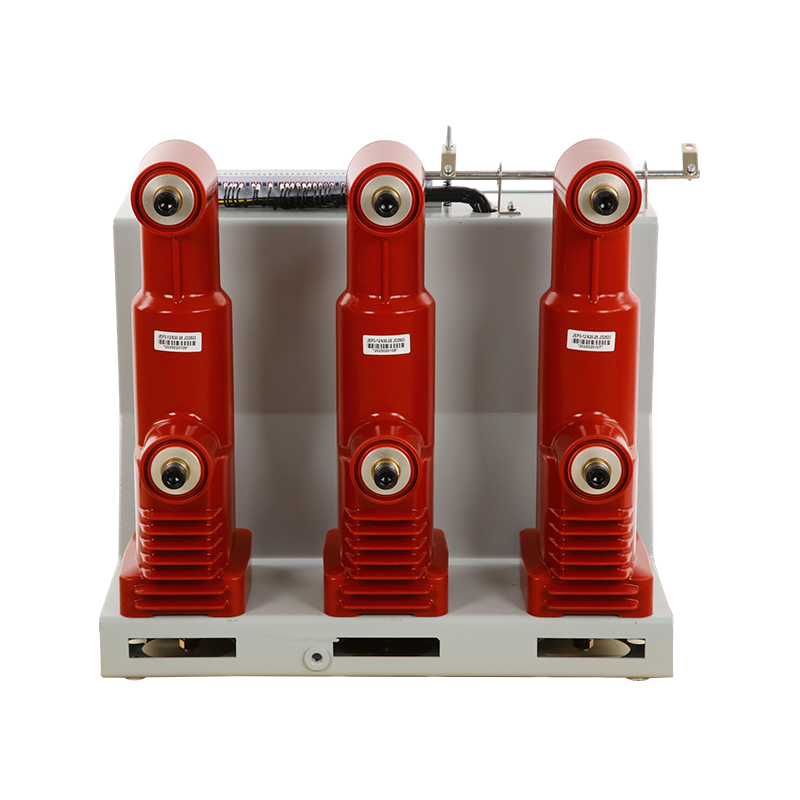

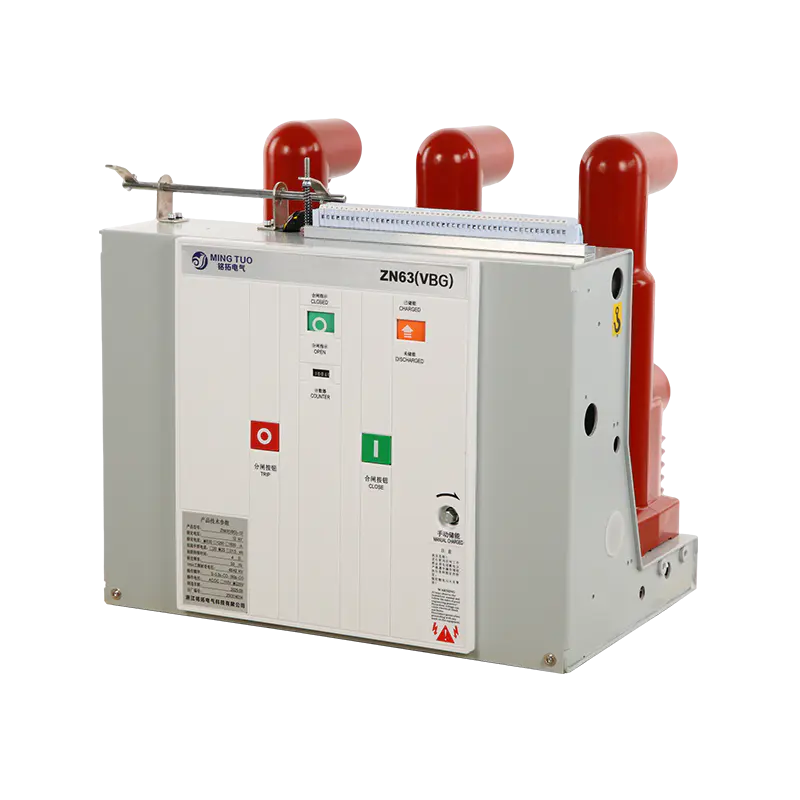

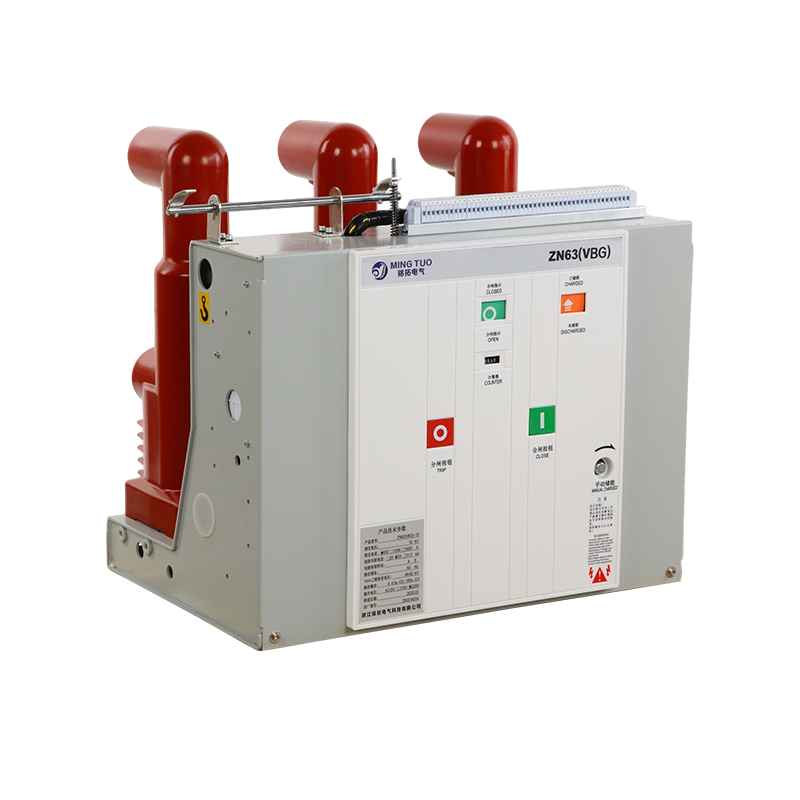

Velkoobchod VS1 12kV vysokonapěťový vnitřní výsuvný vakuový jistič, 31,5 kA
Domů / Produkty / Vakuové jističe / Vnitřní vakuové jističe / VS1 12kV vysokonapěťový vnitřní výsuvný vakuový jistič, 31,5 kA
- High Voltage Vacuum Circuit Breaker
- VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
- VCB Composition
Za normálního provozu zůstávají hlavní kontakty jističe sepnuté, což umožňuje nepřerušovaný tok proudu. Při přetížení nebo zkratu se aktivuje tepelný nebo magnetický vypínací mechanismus. Pružinový mechanismus zajišťuje rychlé oddělení kontaktů a generuje řízený elektrický oblouk. Tento oblouk je okamžitě nasměrován do vakuového zhášedla, kde se ochladí, rozdělí a zhasne. Tento proces izoluje vadnou sekci, chrání následné zařízení a zabraňuje poškození celého systému. Výsledkem je rychlé odstranění závad, bezpečný provoz a minimální požadavky na údržbu.
Příslušenství produktů
Insulating Cylinder
Main Product
Moving Contact
Flexible Connection
Touch And Touch Arm Cover
Bearer Supporting Bracket
Insulating Cylinder
Vaccum Tube
-
1
-
2
_0010_a412801fb401b68fe4de3d978b4eaae4
Pro zajištění bezpečnosti přepravy jsou naše elektrické výrobky vyváženy ve vyztužených dřevěných bednách. Přepravky procházejí tepelnou úpravou a nesou označení ISPM-15, což umožňuje rychlé celní odbavení. Konstrukce zvýšené základny usnadňuje provoz vysokozdvižného vozíku, zatímco vnitřní upevnění tlumící nárazy zajišťuje, že produkty dorazí neporušené. Všechny vnější přepravky jsou jasně označeny a splňují mezinárodní logistické standardy.
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Power transmission successful
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
| Ne | Položka | Jednotky | Počítat hodnotu |
| 1 | Jmenovité napětí | - | 12 24 35 |
| 2 | Jmenovité napětí (short-term frequency tolerance 1min) | kV | 42 |
| 3 | Jmenovité napětí tolerance lightning shocks peak | - | 75 |
| 4 | Jmenovitá frekvence | Hz | 50 |
| 5 | Jmenovitý proud | A | 630, 1250 |
| 630, 1250、1600、2000、2500、3150 | |||
| 1250, 1600, 2000, 2500, 3150, 4000 | |||
| 6 | Jmenovitý zkratový proud naprázdno | kA | 20/25, 31,5, 40 |
| 7 | Jmenovité napětí short tolerance | kA | 20/25, 31,5, 40 |
| 8 | Hodnocená krátká doba trvání | s | 4 |
| 9 | Jmenovitý proud peak tolerance | kA | 50/63, 80, 100 |
| 10 | Jmenovitý zkratový proud zavřít | kA | 50/63, 80, 100 |
| 11 | Tolerance napětí sekundárního obvodu 1min) | V | 2000 |
| 12 | Jmenovitý proud naprázdno nastaveným jednozložkovým kondenzátorem | A | 630/400 (40 kA 800/400) |
| 13 | Jmenovité kondenzátorové nastavené uzavírací proudy | kA | 12,5 (frekvence ne větší než 1000 Hz) |
| 14 | Doba brzdění (jmenovité napětí) | paní | ≤50 |
| 15 | Doba podavače (jmenovité napětí) | paní | ≤100 |
| 16 | Mechanická životnost | - | 20000 |
| 17 | Jmenovitý proud open circuit times (life) | Přepínání | 20000 |
| 18 | Jmenovitý zkratový proud otevřený obvod | - | 50 (40 kA≤30) |
| 19 | Dynamický a statický kontakt umožňuje tloušťku opotřebení | mm | 3 |
| 20 | Podavač jmenovitého provozního napětí | - | - |
| 21 | Jmenovité napětí break-brake operations | V | AC110/220 DC110/220 |
| 22 | Jmenovité napětí akumulačního motoru | - | - |
| 23 | Jmenovitý výkon motoru úložiště | W | 70 |
| 24 | Doba skladování | s | ≤10 |
| 25 | Vzdálenost otevření kontaktu | mm | 11 ± 1 |
| 26 | Super výlet | - | 3,5 ± 0,5 |
| 27 | Doba odskoku zavíracího kontaktu | paní | ≤240(A≤3) |
| 28 | Třífázové body, uzavírající se v různých fázích pohlavního styku | - | ≤2 |
| 29 | Průměrná rychlost brány (odstup kontaktů-6 mm) | m/s | 0,9–1,2 |
| 30 | Průměrná rychlost zavírání (kontaktní zavírání 6 mm) | m/s | 0,5–0,8 |
| 31 | Odpor vedoucího elektrického obvodu | μΩ | ≤50(630a)、≤45(1250A) ≤35(1600–2000A)、≤250(2400) |
| 32 | Kontaktní tlak podavače stykače | N | 2000±200(2000A)、2400±200(25kA) 3100±200(31,5kA)、4250±250(40kA) |
| 33 | Jmenovitá provozní sekvence | - | Body - 0,3s - a body 180s - a - |
