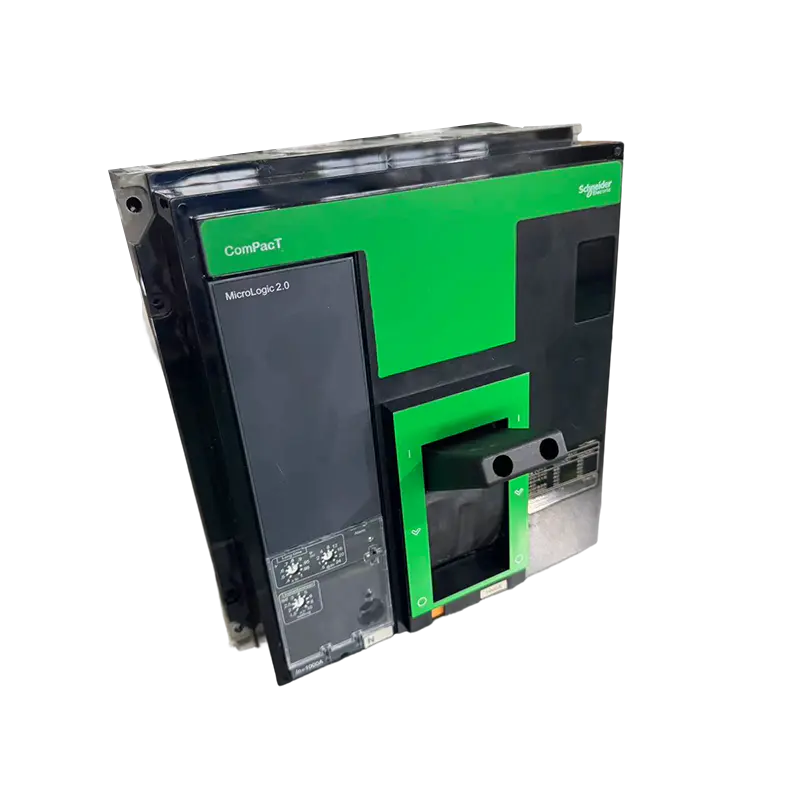

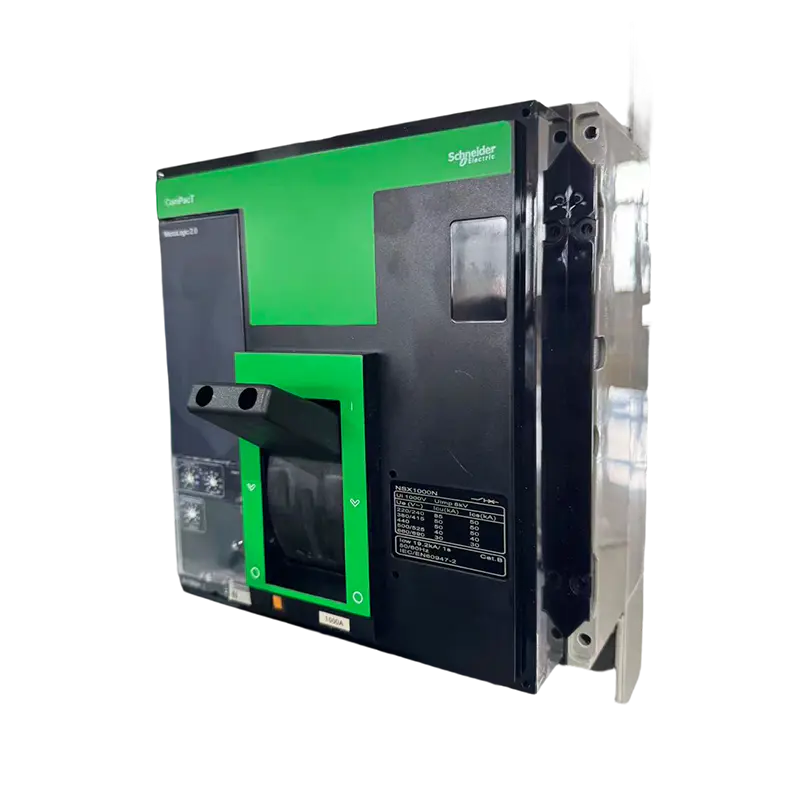

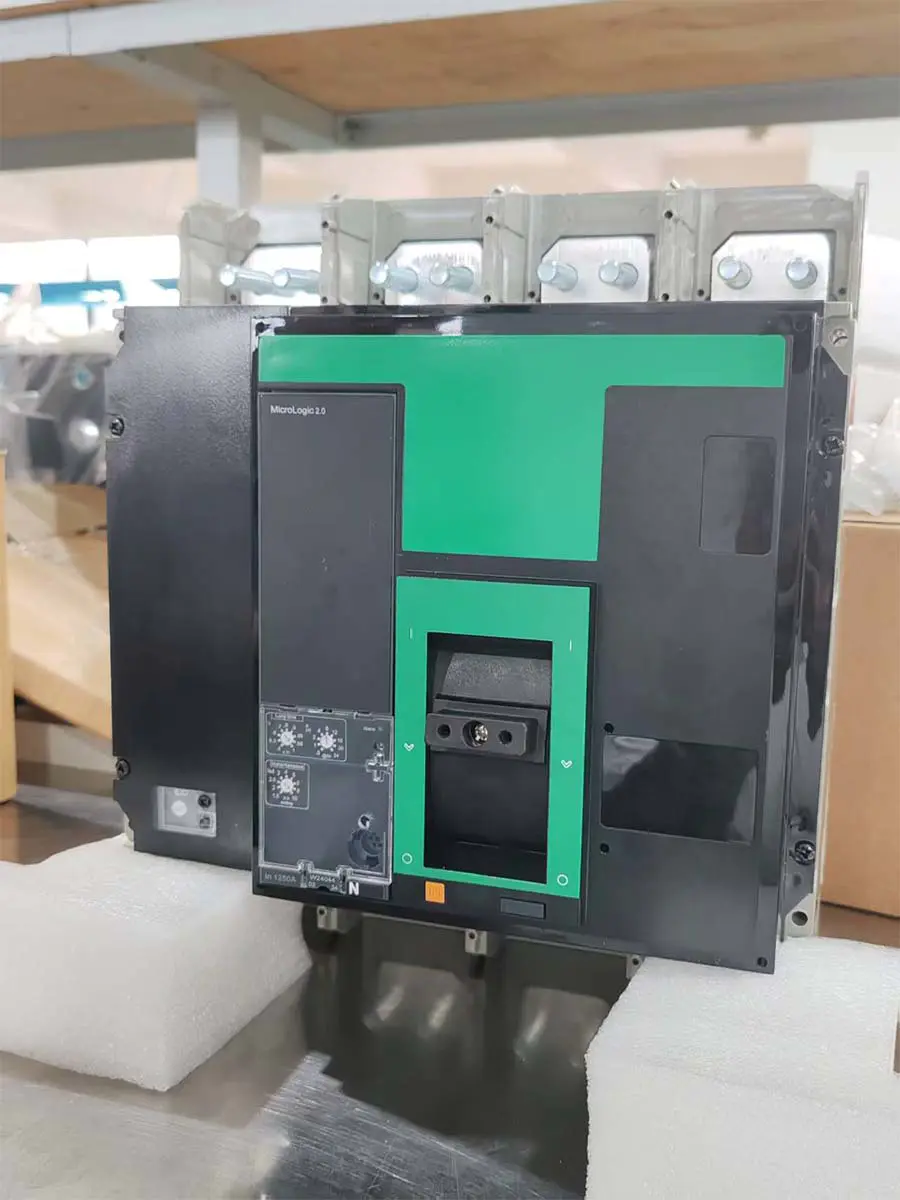

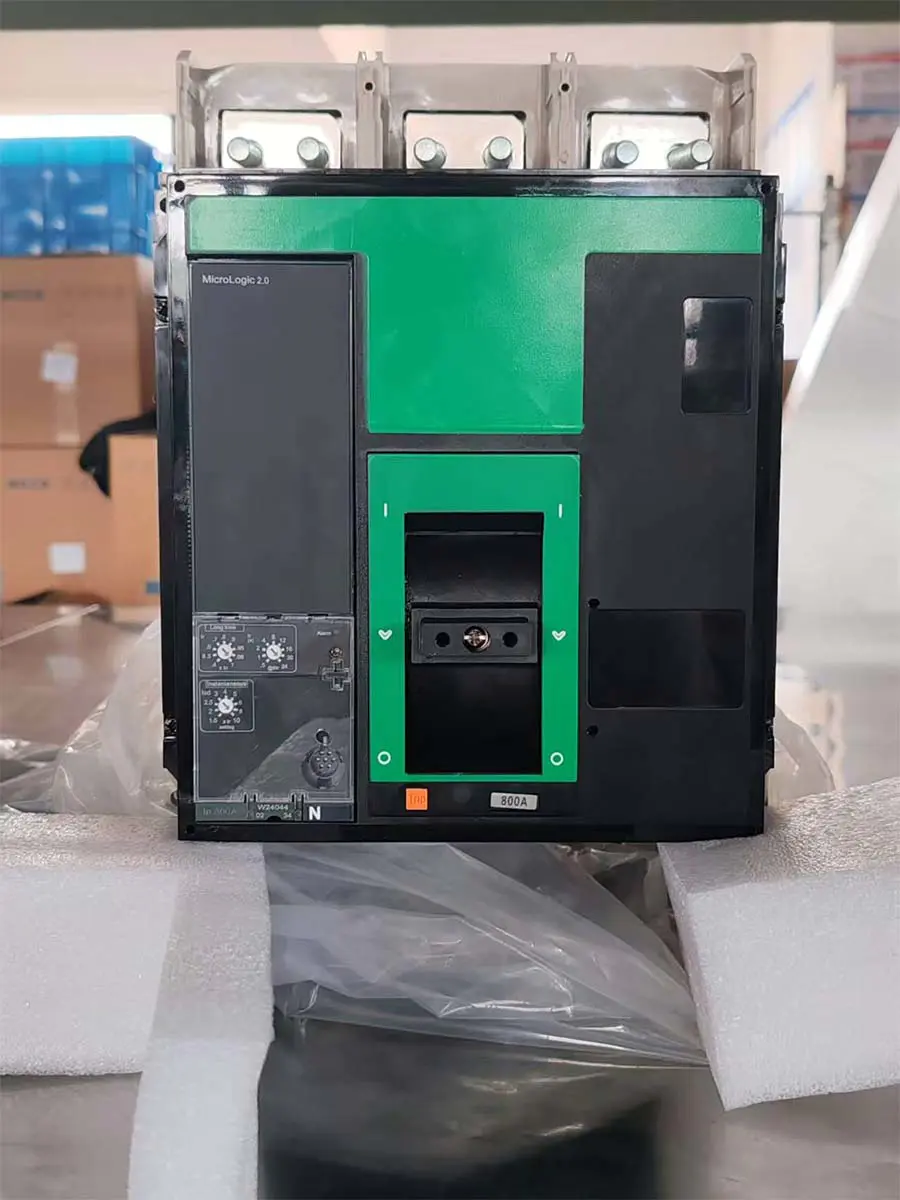

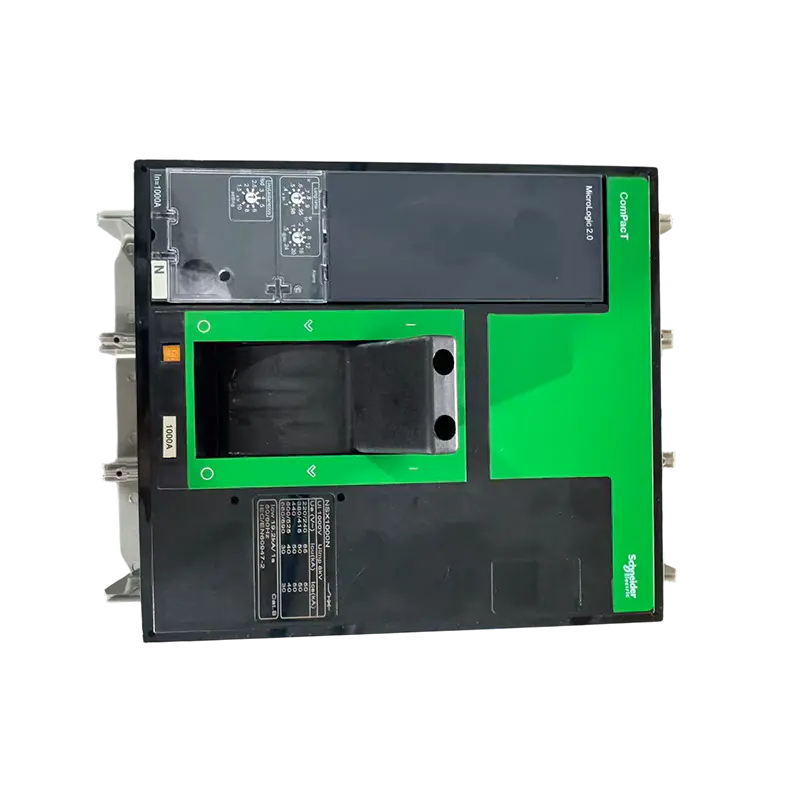

Velkoobchod Jistič MT-NSX 3/4P 800A-1600A AC pro průmyslovou a komerční distribuci
Domů / Produkty / Lisované jističe / MCCB řady NSX / Jistič MT-NSX 3/4P 800A-1600A AC pro průmyslovou a komerční distribuci

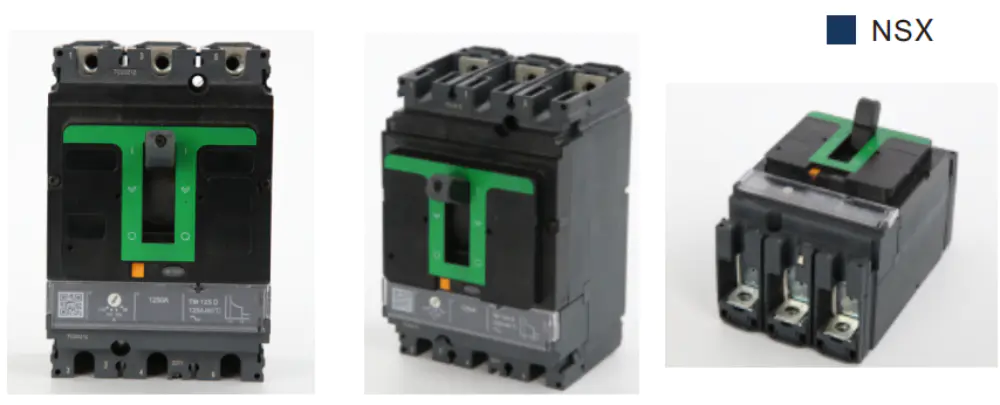

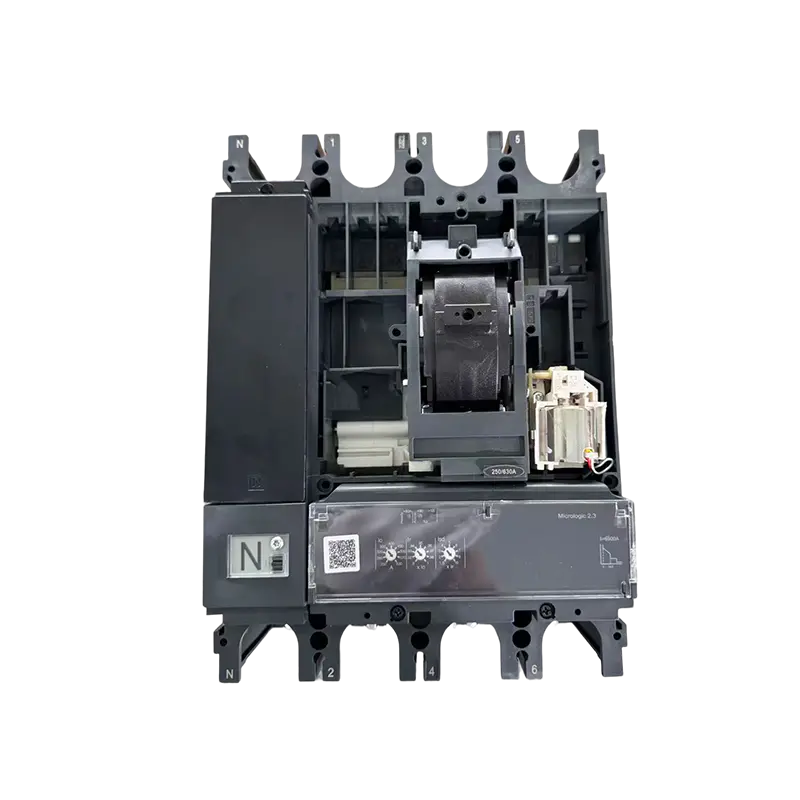

- MT-NSX
- MT-NSX1

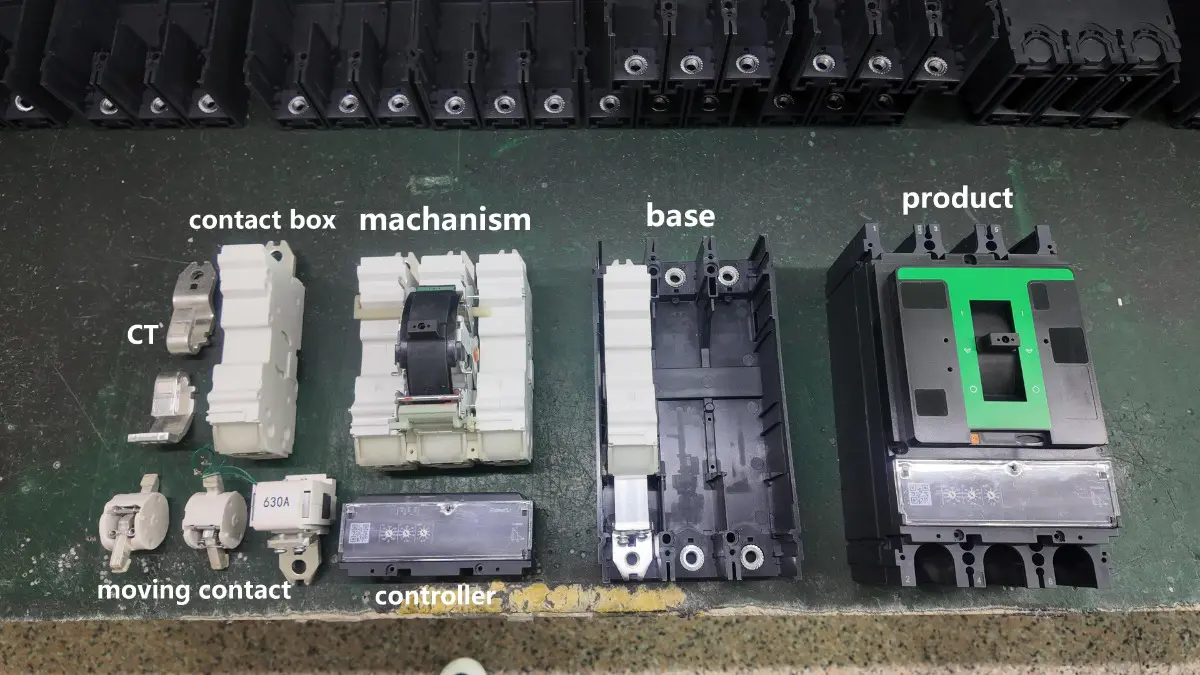

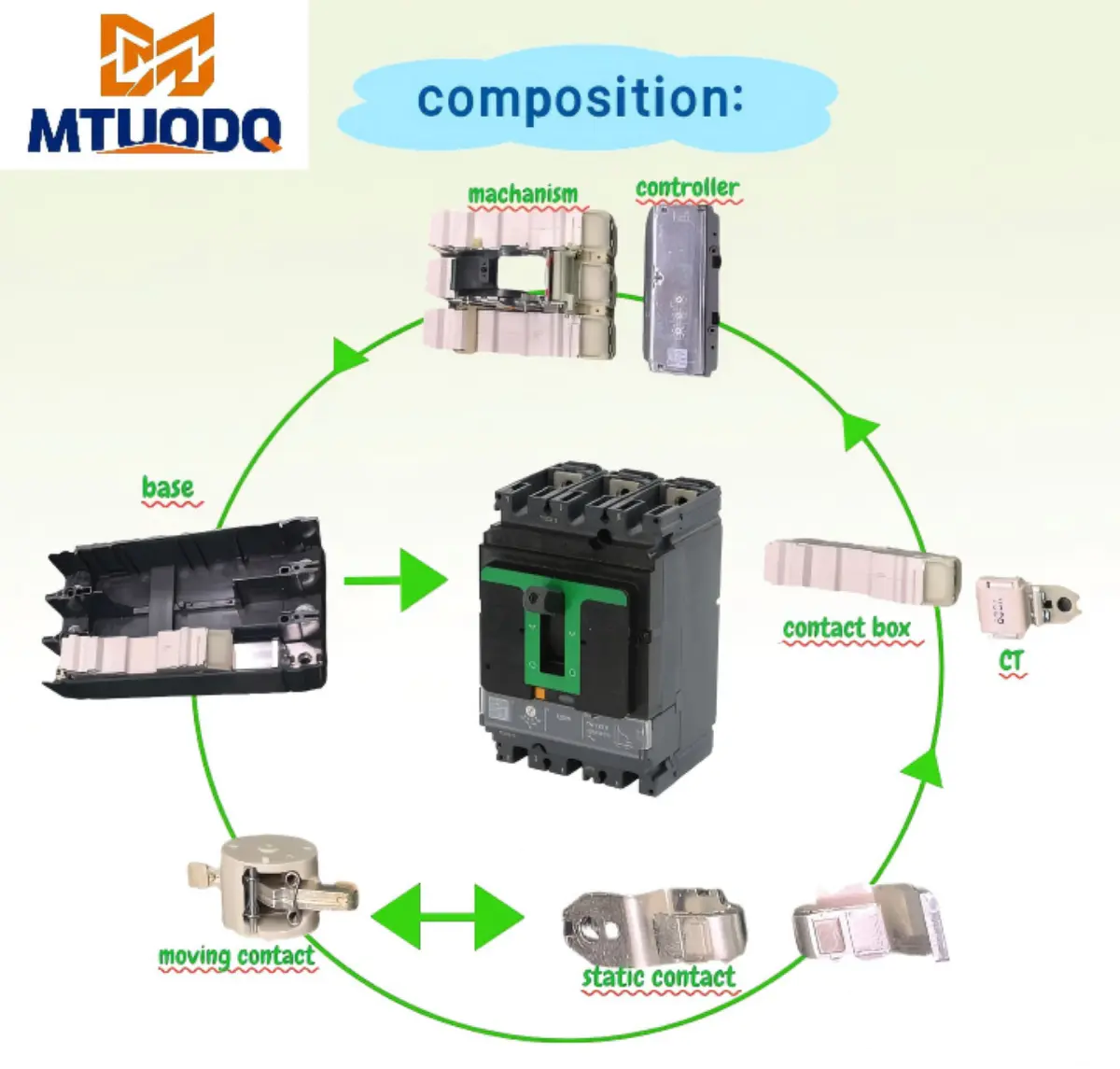

- Composition And Installation
- NSX Accessories And Assembly
- Same Style And Quality MCCB
Ochrana proti přetížení
Ke sledování proudu použijte tepelné komponenty (bimetalické proužky) nebo elektronická spouštěcí zařízení.
Když proud překročí nastavenou hodnotu a trvá po určitou dobu, tepelný článek se vlivem tepla ohne (nebo elektronická jednotka vyšle signál), čímž se spustí mechanický mechanismus, který odpojí obvod a zabrání přehřátí obvodu.
Ochrana proti zkratu
Realizováno prostřednictvím elektromagnetického uvolnění (cívka a železné jádro).
Když dojde ke zkratu, okamžitý vysoký proud generuje silné magnetické pole, které přiměje kotvu ke kolizi s uvolňovacím mechanismem a během milisekund se rychle odpojí, čímž dojde k potlačení poruchového proudu.
-
DSC01043 MCCB, Temperature rise test
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-

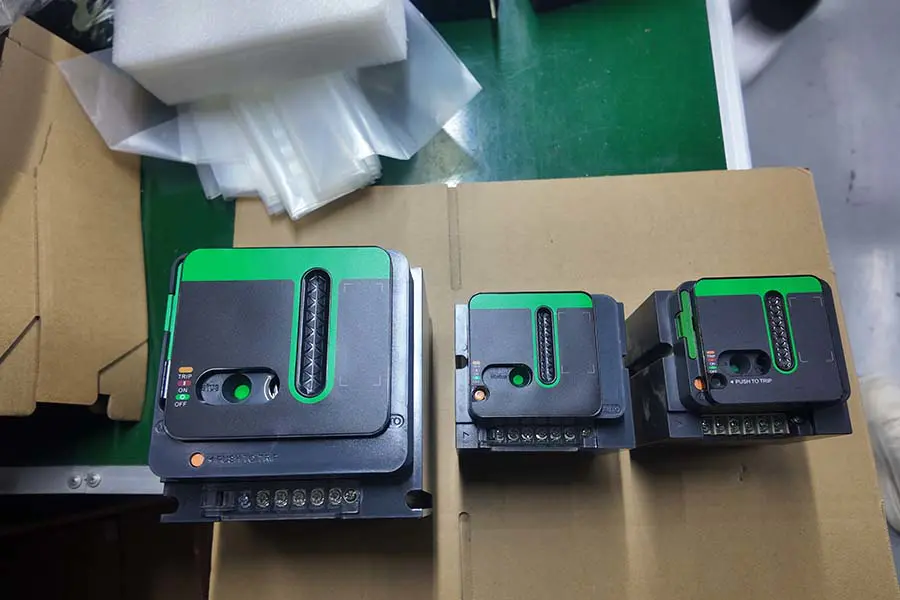

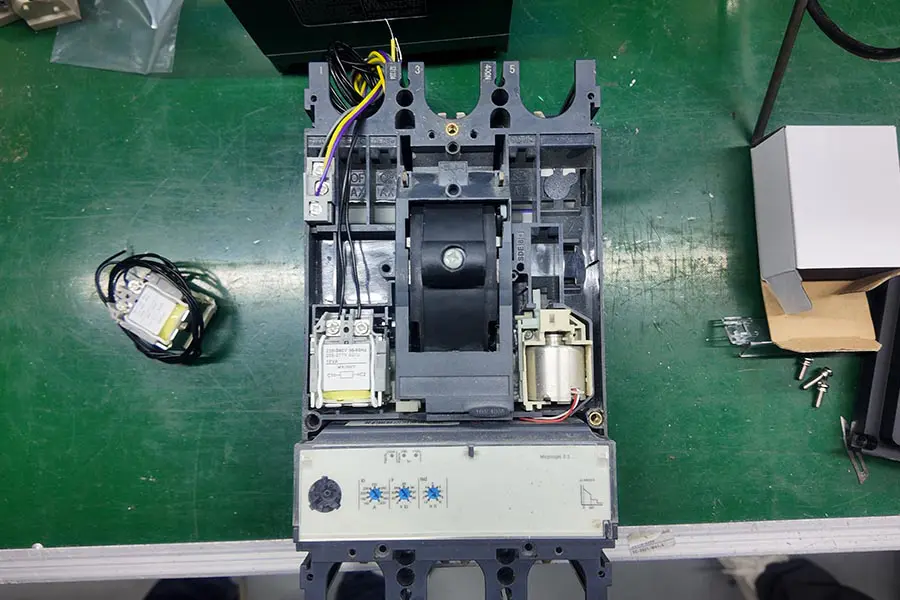

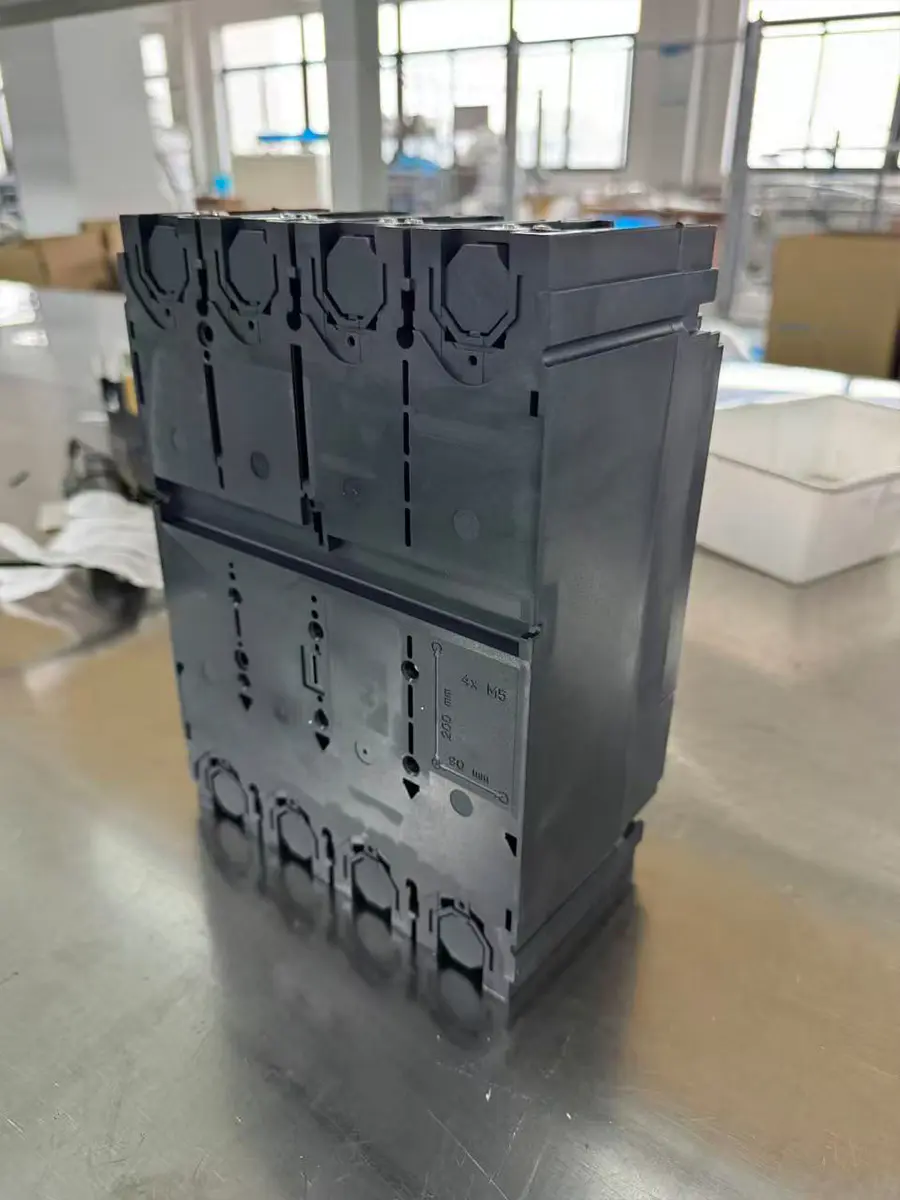

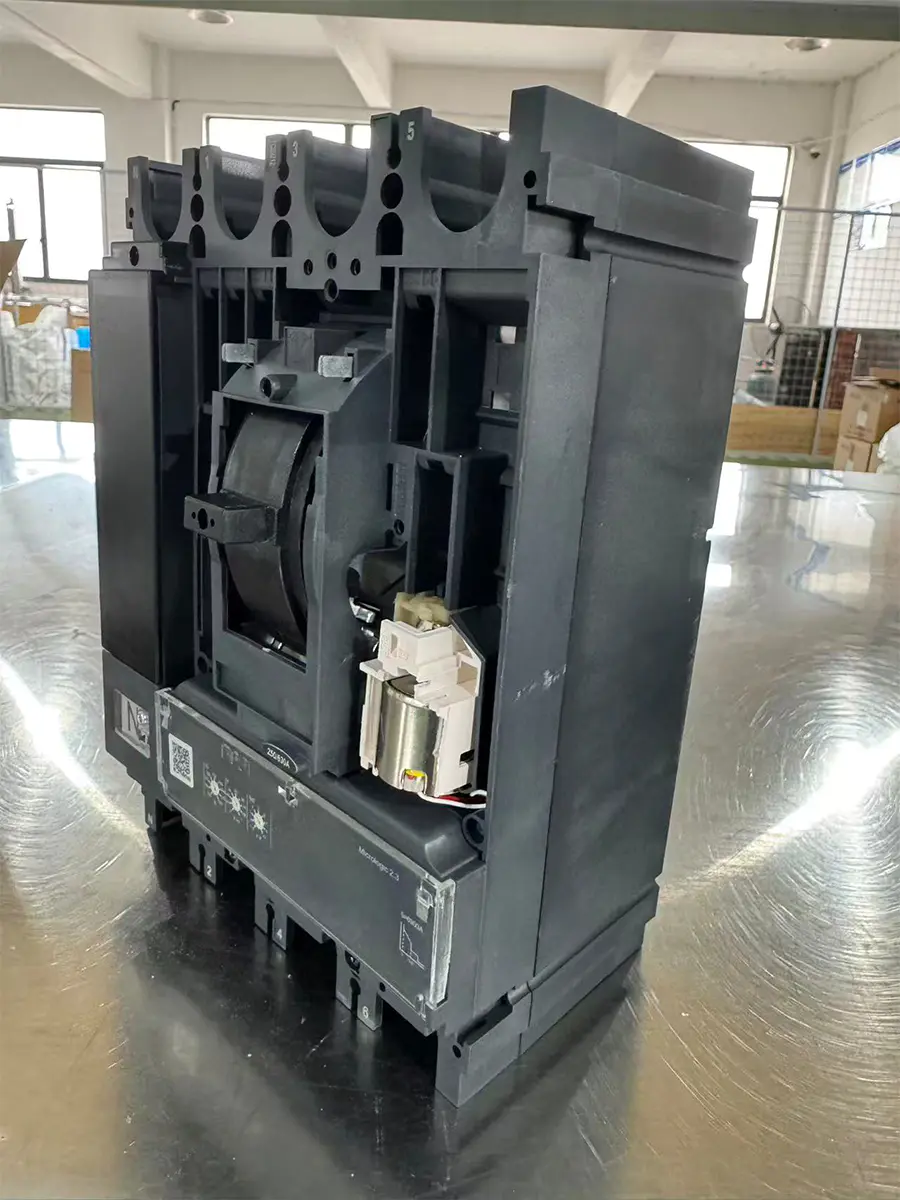

MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench

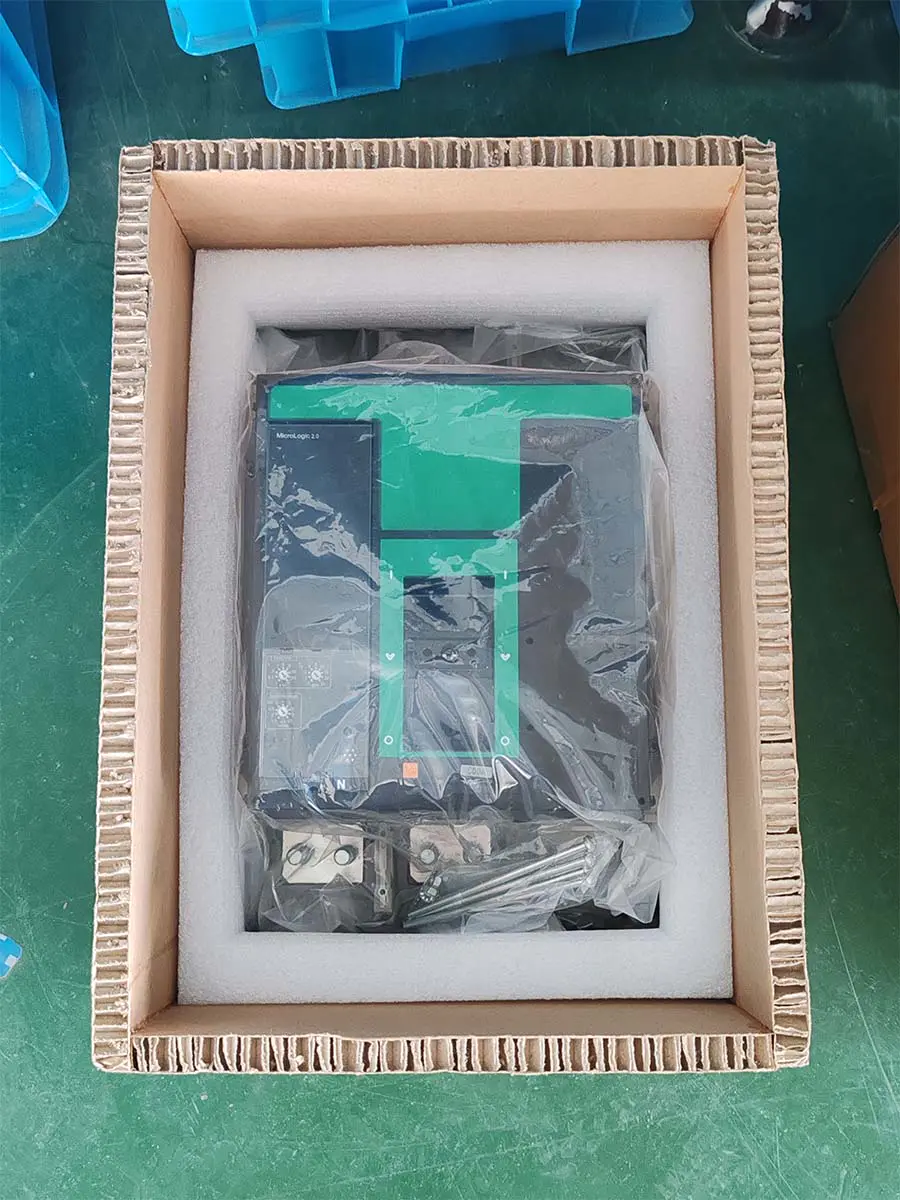

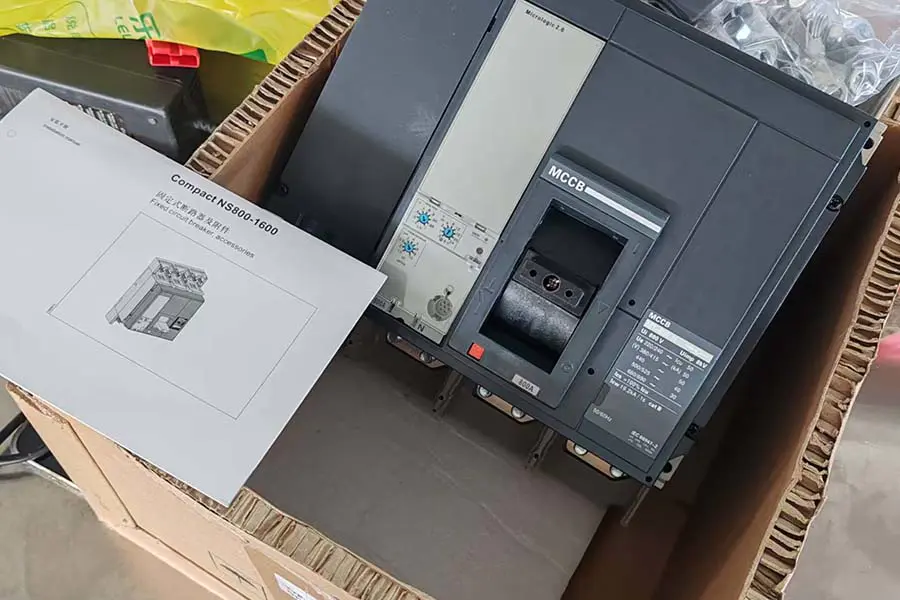

Pro zajištění bezpečnosti přepravy jsou naše elektrické výrobky vyváženy ve vyztužených dřevěných bednách. Přepravky procházejí tepelnou úpravou a nesou označení ISPM-15, což umožňuje rychlé celní odbavení. Konstrukce zvýšené základny usnadňuje provoz vysokozdvižného vozíku, zatímco vnitřní upevnění tlumící nárazy zajišťuje, že produkty dorazí neporušené. Všechny vnější přepravky jsou jasně označeny a splňují mezinárodní logistické standardy.
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-

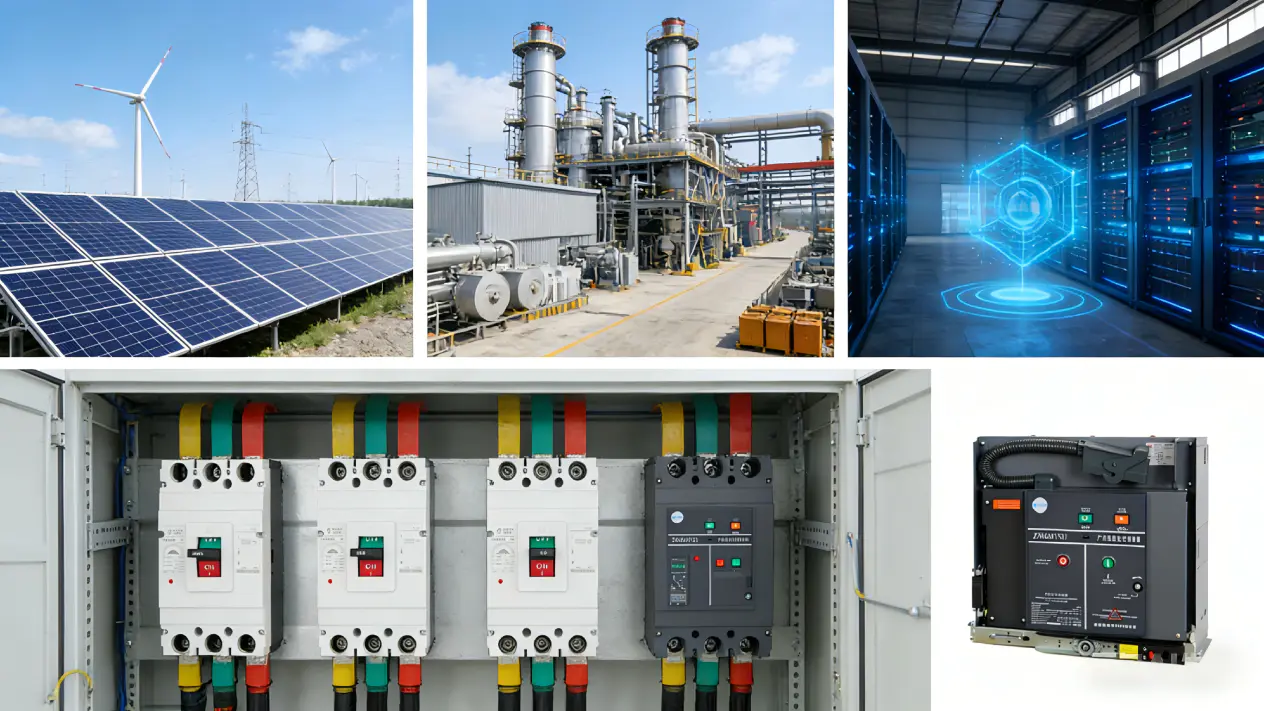

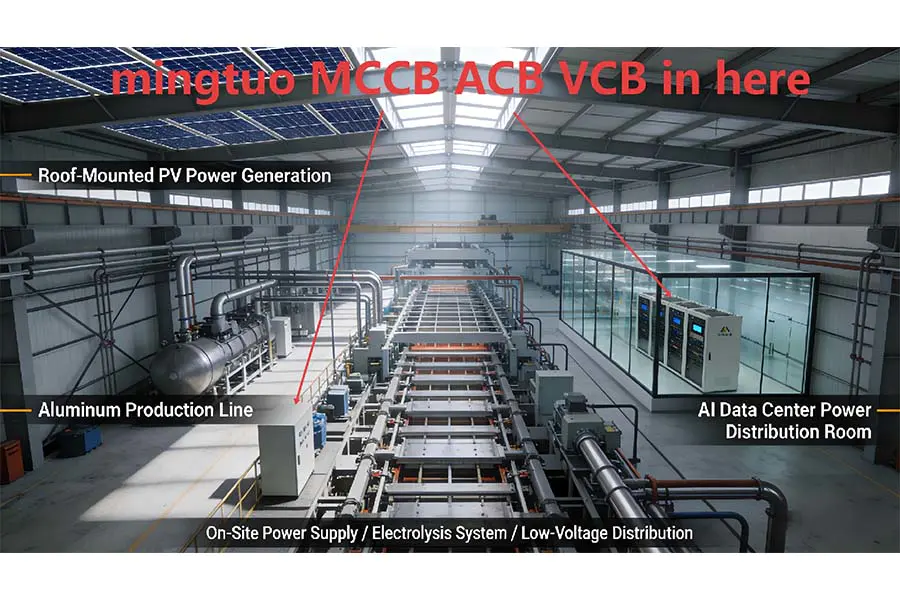

Application Scenario Footage
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
| Položka č. | NSX100-250 | NSX400-630 | |
| Počet pólů | 3P, 4P | ||
| Ovládání | Manuál | s přepínáním s přímou nebo prodlouženou otočnou rukojetí | |
| Spojení | Opraveno | přední připojení | |
| Opraveno | Plug-in | přední připojení/rear connections | |
| Elektrické charakteristiky (podle IEC60947 a EN60947-2) | |||
| Jmenovitý proud | v(A) | 16,25,32,40,50,63,80,100,125,160,200,250 | 400 500 630 |
| Jmenovité izolační napětí | Ui(V) | 800 | |
| Jmenovité impulzní výdržné napětí | Uimp (kV) | 8 | |
| Jmenovité provozní napětí | Ue(V) | AC 50/60 Hz, 690 | |
| Kategorie využití | A | ||
| Úrovně prolomení kapacity | F, N, H | ||
| Vypínací kapacita (kA rms) AC 50/60 Hz 380/415 V | Icu | 36, 50, 70 | |
| Provozní vypínací schopnost (kA rms) AC 50/60 Hz 380/415 V | Ics | 36, 50, 70 | |
| Operační výkon | Mechanické | 20000 | 10000 |
| Elektrické | 10000 | 5000 | |
| Ochrana | TMD, Micrologic | ||
| Pomocné prostředky indikace a regulace | |||
| Pomocný spínač | |||
| MX Shunt cívka | ■ | ||
| MN podpěťová cívka | ■ | ||
| Model | MEZC-100 | MEZC-125 | MEZC-250 | MEZC-400 | MEZC-630 | |
| Skořápkový proud | Inm(A) | 100A | 125A | 250A | 400A | 630A |
| Jmenovité pracovní napětí | Ue(v) | AC415/550V | ||||
| Jmenovité izolační napětí | Ui(v) | 690V | ||||
| Jmenovité impulzní výdržné napětí | Uimp(kv) | 6 kV | ||||
| Počet pólů | 2P / 3P / 4P | 3P | 2P / 3P / 4P | 3P / 4P | 3P / 4P | |
| Jmenovitá mezní zkratová vypínací schopnost Icu (kA) o-co | 415V | 30-100 / 7,5-100 | 10-100 | 36-85 / 18-85 | 36-70 | 36-70 |
| 550V | 10-20 / 2,5-20 | 5-20 | 10-25 / 5-25 | 36-50 | 36-50 | |
| Jmenovitá provozní zkratová vypínací schopnost Ics (kA) | 110-400V | 50% JIP / 25-50% JIP | 50% JIP | 50% JIP / 50%ICU | 100 % (220–415 V) | 100 % (220–415 V) |
| 415-550V | 25% JIP / 25-50% JIP | 50% JIP | 50% JIP / 50%ICU | 50 % (440 V) | 50 % (440 V) | |
| Trvanlivost | Mechanické | 13000 | 13000 | 10000 | 10000 | 10000 |
| Elektrické | 4000 | 4000 | 5000 | 4000 | 3000 | |
