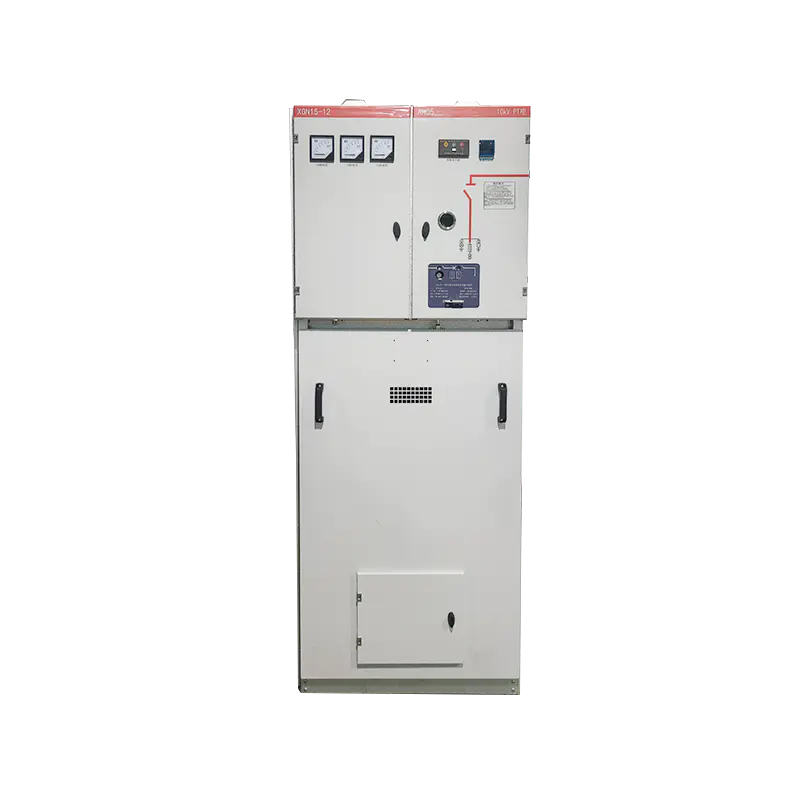

Přehled produktu
Plynem izolovaná skříň šetrná k životnímu prostředí je nové integrované vnitřní a venkovní zařízení pro distribuci energie bez SF₆ nezávisle vyvinuté společností Mingtuo Electric. Opouští tradiční skleníkový plyn fluorid sírový a používá suchý vzduch nebo dusík jako ekologické izolační a zhášecí médium. Vysokonapěťový odpojovač, uzemňovač, vakuový vypínač, CT/PT a sekundární měřicí a řídicí jednotky jsou integrovány do utěsněné plynové nádrže.
Zařízení podporuje jak kruhové síťové napájení, tak režimy terminálového jednoduchého napájení. Je široce používán při renovaci městské elektrické sítě, rezidenčních komunitách, komerčních náměstích, elektrárnách pro skladování fotovoltaické energie, průmyslových parcích a dočasných projektech dodávek energie. Slouží jako nízkouhlíková ekologická náhrada tradičních skříní s izolací plynem SF₆, amerických transformátorů namontovaných na podložce a evropských prefabrikovaných rozvoden.
Hlavní výhody produktu
3.1 Nulové emise skleníkových plynů, nízkouhlíkové a ekologické
Utěsněný plynojem využívá suchý vzduch nebo vysoce čistý dusík jako izolační a zhášecí médium bez skleníkových plynů SF₆ nebo nebezpečných látek obsahujících fluor s téměř nulovým potenciálem globálního oteplování. Je v souladu s národními politikami v oblasti dvou emisí uhlíku a standardy nabídek pro zelené energetické sítě. Po vyřazení zařízení z provozu lze izolační médium přímo vyčerpat a recyklovat, čímž se sníží náklady na likvidaci nebezpečného odpadu a dojde k celoživotnímu nízkouhlíkovému provozu.
3.2 Kompaktní integrovaná utěsněná nádrž na plyn, malá obsazená plocha
Všechny primární vysokonapěťové komponenty jsou integrovány uvnitř utěsněné plynové nádrže z nerezové oceli. Celková velikost skříně je mnohem menší než evropské skříňové rozvodny a tradiční vzduchem izolované rozváděče stejné kapacity. Integrovaný modulární design výrazně snižuje náklady na civilní základy, zjednodušuje námořní a pozemní dopravu a umožňuje rychlou instalaci a umístění na místě.
3.3 Plně izolovaná bezpečná konstrukce, nenáročná na údržbu

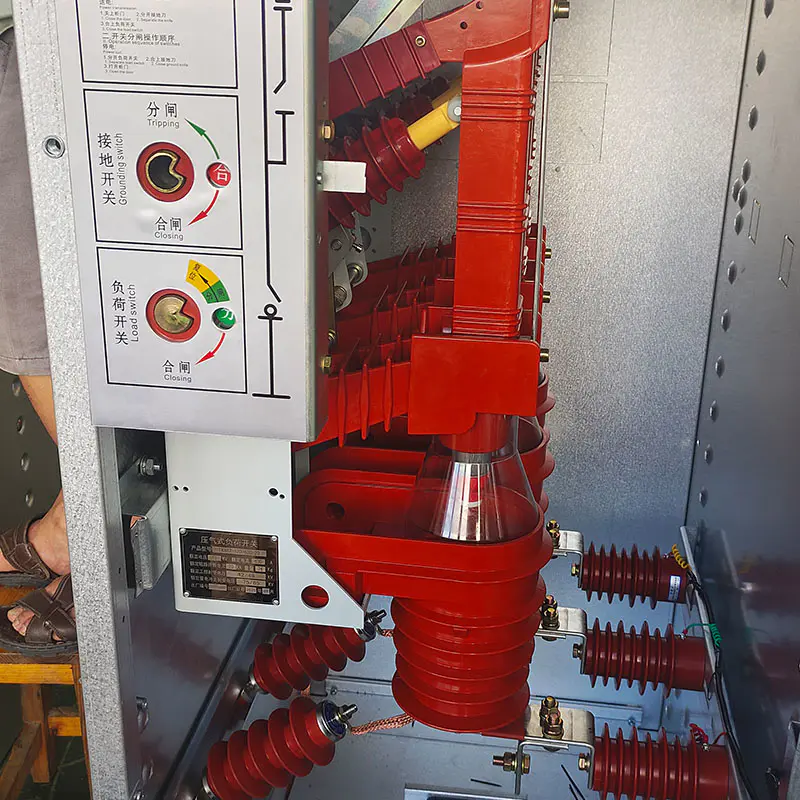

Všechny vysokonapěťové části pod napětím jsou uzavřeny uvnitř kovové utěsněné plynové nádrže bez odkrytých součástí pod napětím. Plně uzavřený design izolace zajišťuje nulovou elektrizaci na povrchu skříně pro bezpečné dotykové ovládání. Nezávislé uzemňovací obvody a vícemechanické blokování (uzavírání/uzemnění/blokování dveří skříně) zabraňují úrazům elektrickým proudem způsobeným nesprávnou obsluhou.
Utěsněná plynová nádrž izoluje vlhkost, prach a kondenzaci, aby se zabránilo oxidaci a stárnutí izolačního média a podporuje dlouhodobý bezúdržbový provoz za normálních pracovních podmínek. Standardní zásuvné transformátory a sekundární svorky umožňují rychlou výměnu vadných součástí bez demontáže hlavní plynové nádrže.
3.4 Antikorozní venkovní skříň, přizpůsobivá drsnému prostředí
Skříň je vyrobena ze silného ocelového plechu válcovaného za studena s venkovním speciálním antikorozním elektrostatickým nástřikem, odolným proti dešti, písku, vysoké vlhkosti a extrémním teplotám. Šikmý horní design urychluje odvod dešťové vody a vícenásobně utěsněná dvířka skříněk s krytím IP se přizpůsobí deštivým jižním oblastem, mrazivým severním oblastem a prostředí pobřežní slané mlhy.
3.5 Přizpůsobitelný nízkonapěťový oddíl a inteligentní rozšíření
Nízkonapěťový oddíl je předem nainstalován s bohatými montážními lištami, které podporují volitelné jističe s lisovaným pouzdrem, multifunkční měřiče výkonu, automatické přepínače ATS, moduly pro kompenzaci jalového výkonu a inteligentní monitorovací zařízení. Standardní komunikační rozhraní RS485 umožňuje bezproblémové propojení s inteligentními systémy distribuce energie a dálkového monitorování úložiště FV energie pro realizaci dálkového měření, dálkové signalizace a dálkového ovládání.
3.6 Nízká ztráta a vysoce spolehlivý hlavní obvod

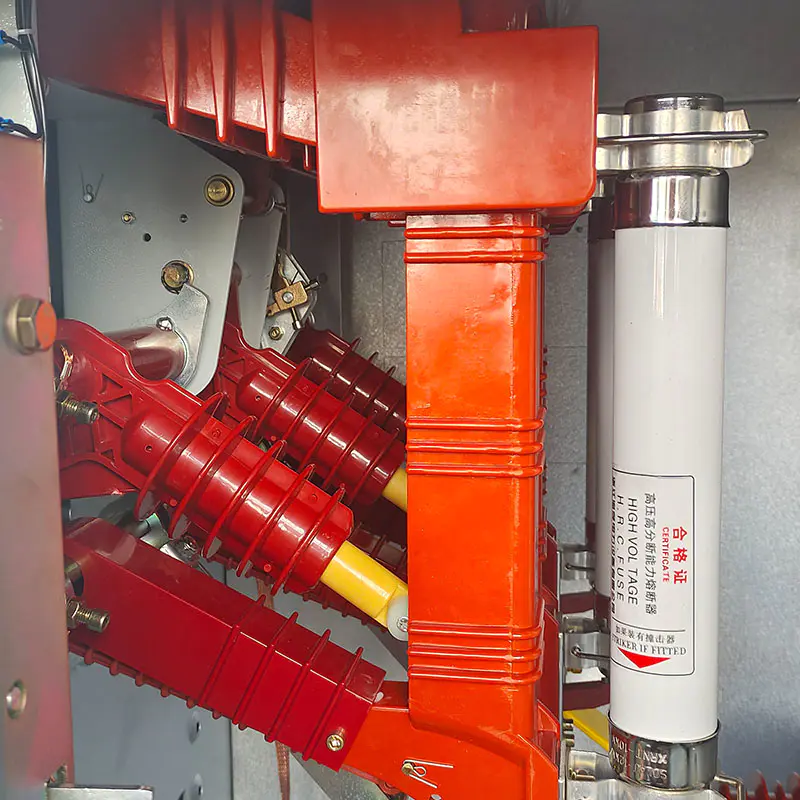

Vestavěné vakuové zhášedlo poskytuje stabilní vypínací výkon se silnou odolností proti zkratu a přetížení. Optimalizovaná struktura měděných přípojnic snižuje ztráty obvodu a hluk při provozu. Skříň podporuje dlouhodobý nepřetržitý provoz s velkým zatížením, ideální pro scénáře s vysokým zatížením, jako jsou továrny a skladovací stanice energie.
Tabulka technických parametrů
| Položka | Specifikace |
| Model | Plynem izolovaná skříň šetrná k životnímu prostředí (ekologická skříň) |
| Jmenovité vysoké napětí | 10kV / Max. provozní napětí 12kV |
| Jmenovité nízké napětí | AC 0,4 kV (třífázový čtyřvodičový) |
| Jmenovitá frekvence | 50 Hz |
| Jmenovitý proudový rozsah | 630A ~ 1250A |
| Krátkodobý výdržný proud | 20kA / 25kA (4s) |
| Odolné napětí 1min | 35 kV (strana VN) |
| Odolné napětí bleskového impulsu | 75 kV |
| Izolační a zhášecí médium | Suchý vzduch / dusík (bez SF₆) |
| Třída ochrany krytu | IP34 (venkovní) / IP30 (vnitřní) |
| Okolní teplota | -45℃ ~ 55℃ |
| Hladina hluku (vzdálenost 1 m) | ≤ 55 dB |
| Typ instalace | Montáž do vnitřní skříně / Instalace na venkovní podlahovou podložku |

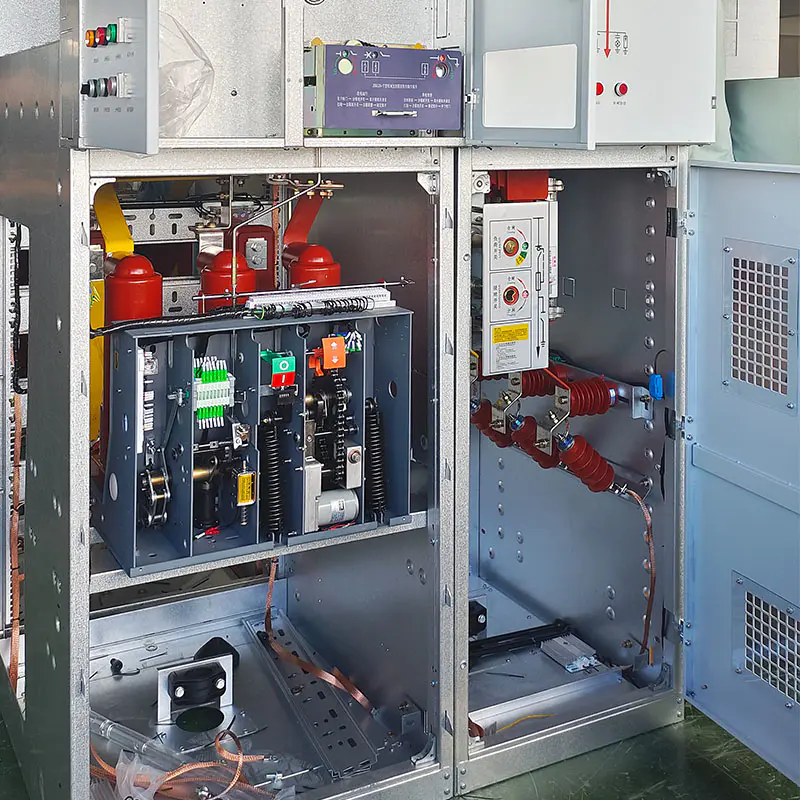

Struktura

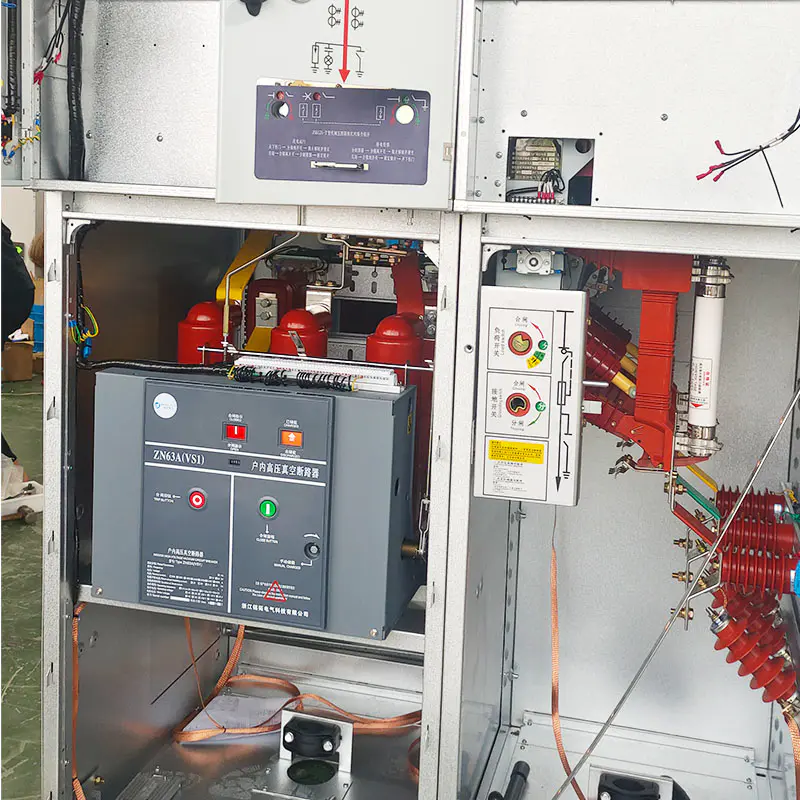

Plně utěsněná plynová nádrž z nerezové oceli obsahuje vakuový vypínač, odpojovač, uzemňovač, manometr plynu a zařízení pro odlehčení tlaku v nevýbušném provedení. Všechny vysokonapěťové komponenty pod napětím jsou utěsněny uvnitř média se suchým vzduchem/dusíkem, aby se izolovala vnější vlhkost a prach. Rozhraní pro monitorování tlaku a detekci úniku plynu jsou vyhrazena pro online kontrolu. Vybaveno plným pětistupňovým mechanickým blokováním, aby se zabránilo nebezpečným chybným operacím, jako je sepnutí uzemňovače při zatížení a otevření dveří hlavní skříně pod napětím.
5.1 Nezávislý nízkonapěťový výstupní oddíl (pravá strana)
Fyzicky oddělené od vysokonapěťové plynové nádrže ocelovou přepážkou. Standardizované uspořádání kolejnic umožňuje instalaci MCCB, multifunkčních měřičů, ATS, kompenzace jalového výkonu a inteligentních komunikačních modulů. Nezávislá přihrádka na sekundární kabeláž zajišťuje čistotu kabeláže a pohodlnou údržbu.

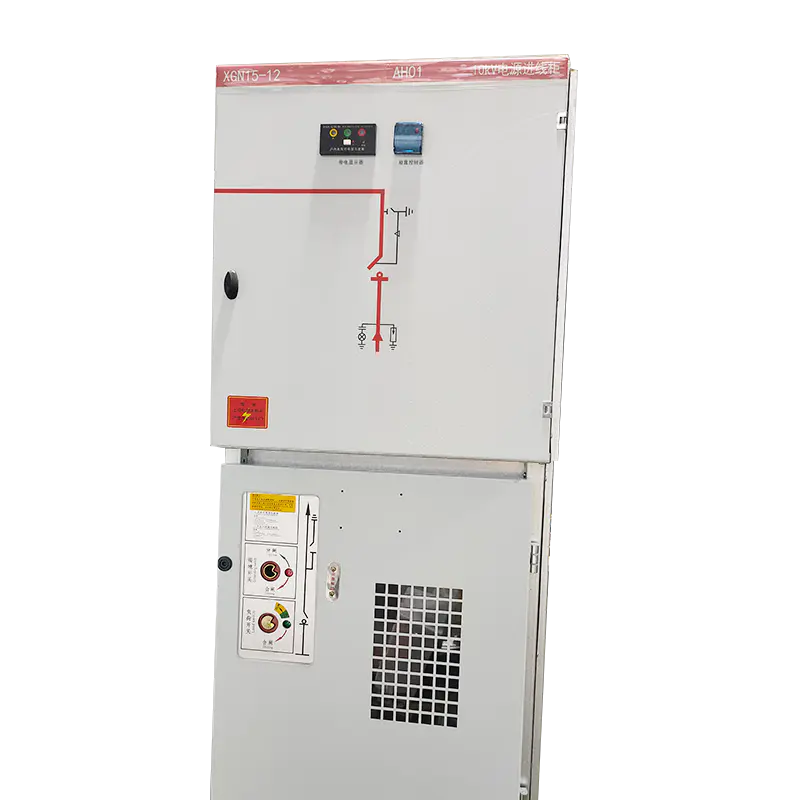

5.2 Provozní a monitorovací oddíl (levá strana)

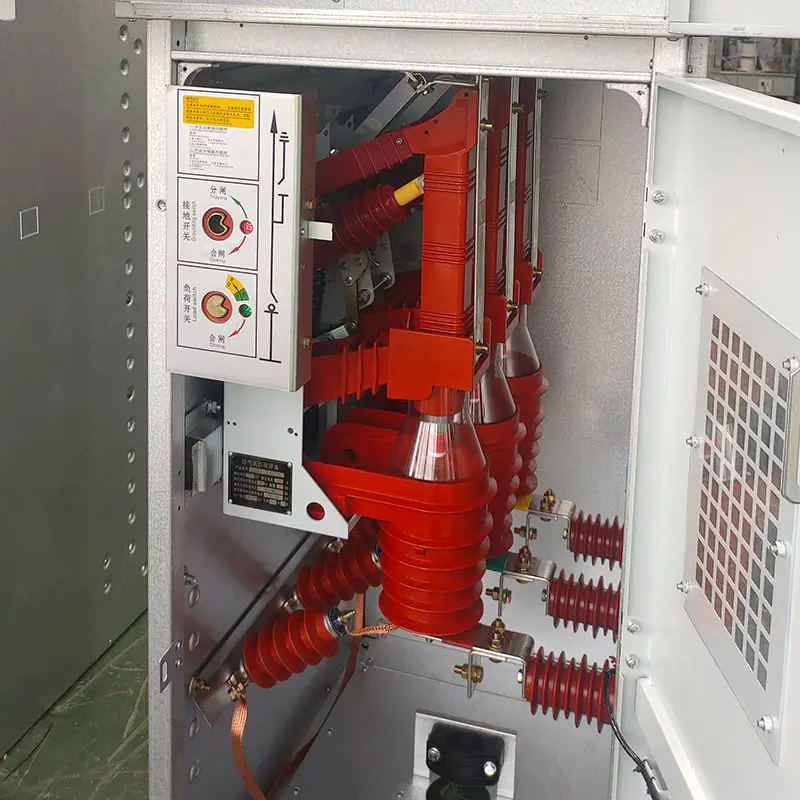

Centralizované uspořádání ovládacích rukojetí, indikátorů na živém displeji, tlakoměrů pro monitorování tlaku plynu a regulátorů teploty a vlhkosti. Okno vizuálního pozorování umožňuje přímé sledování stavu sepnutí/rozepnutí spínače bez otevírání 5.3 Vnější integrované skříně
Jednodílná ocelová skříň válcovaná za studena se šikmou horní částí pro rychlý odvod dešťové vody. Celkově aplikovaný antikorozní antikorozní elektrostatický nátěr. Vícenásobné nezávisle uzamykatelné dveře skříně oddělují vysokonapěťové, nízkonapěťové a provozní prostory pro bezpečnější zónovou údržbu.
Aplikační scénáře
Městské projekty: renovace městské elektrické sítě, dálniční tunely, železniční tranzit, dočasná stavební dodávka energie pro komunální inženýrství, centralizované rozvody elektřiny pro veřejné osvětlení
Komerční a obytné budovy: Obytné komunity, školy, nemocnice, komerční nákupní centra a kancelářské budovy
Nový energetický průmysl: Distribuované fotovoltaické elektrárny, větrné elektrárny a úložiště energie podporující distribuci energie
Průmyslové parky: Tovární dílny, důlní podniky a průmyslové zóny centralizované zásobování energií
Nízkouhlíkové demonstrační projekty: Vládní bezuhlíkové parky, uhlíková neutralita podporující projekty distribuce energie s povinnými požadavky bez obsahu SF₆
Upgrade venkovské distribuční sítě
