Nízkonapěťová spínací skříň s vysokou odolností proti zkratu 0,4 kV

Přehled produktu

Výsuvný nízkonapěťový rozváděč MNS je modulární výsuvné kompletní energetické distribuční zařízení. Je široce používán v nízkonapěťové distribuci energie pro průmyslové závody, komerční budovy, projekty fotovoltaiky a skladování energie, čistírny odpadních vod, přijímání řešení nezávislých zásuvkových jednotek pro realizaci centralizovaného napájení a ochrany pro více zátěžových okruhů.

Hlavní výhody produktu

Bezpečný modulární výsuvný design

Každý okruh odpovídá samostatné zásuvkové jednotce s třípolohovým mechanickým blokováním (pracovní / test / izolace). Zásuvku nelze vytáhnout při zavřeném stavu, aby se zabránilo riziku ucpání pod proudem. Údržba jednoho vadného okruhu může být provedena bez vypnutí celé skříně, což výrazně zkracuje prostoje.

Pohodlná obsluha a rychlá výměna

Vadné zásuvky lze přímo vyjmout a nahradit náhradními zásuvkami pro účinnou údržbu na místě. Zásuvky mají standardizované univerzální rozměry pro podporu flexibilního rozšíření kapacity.

Úhledné rozvržení a vizualizovaná údržba

Dveře skříněk jsou vybaveny ovládacími madly, multifunkčními měřiči a kontrolkami chodu. Provozní údaje, jako je proud a napětí, lze zkontrolovat bez otevření skříně.

Vysoká kompatibilita pro kompletní sady

Skříň může být vybavena MCCB, AC stykači, tepelnými nadproudovými relé, inteligentními měřidly, přepěťovými ochranami a dalšími komponenty. Přizpůsobení je k dispozici pro motorové obvody, osvětlovací obvody, obvody pro konverzi frekvence atd.

Spolehlivý výkon ochrany

Skříň je vyrobena z ocelového plechu válcovaného za studena s krytím IP30. Primární napájecí obvody a sekundární řídicí obvody jsou izolovány, aby se zabránilo šíření poruch.

Aplikační scénáře

Rozvody elektrické energie v továrních dílnách, elektrické ovládání vodních čerpadel VZT, čistírny odpadních vod, komerční areálové elektrárny, pomocné napájecí systémy fotovoltaických a energetických akumulačních stanic, nízkonapěťové rozvody pro datová centra.

Položka	Specifikace
Model	Výsuvný nízkonapěťový rozváděč MNS
Jmenovité provozní napětí	AC 380/400V (třífázový čtyřvodič)
Jmenovité izolační napětí	690V
Jmenovitá frekvence	50 Hz
Jmenovitý proud sběrnice	630A ~ 4000A
Aktuální řada zásuvkových jednotek	16A ~ 630A
Krátkodobý výdržný proud	Volitelně 30kA/1s, 50kA/1s
Třída ochrany	IP30 (použití v interiéru)
Typ instalace	Vnitřní instalace na podlahu

1.mp4
2.mp4
2_1.mp4
4.mp4
5.mp4
6.mp4
7.mp4
8.mp4

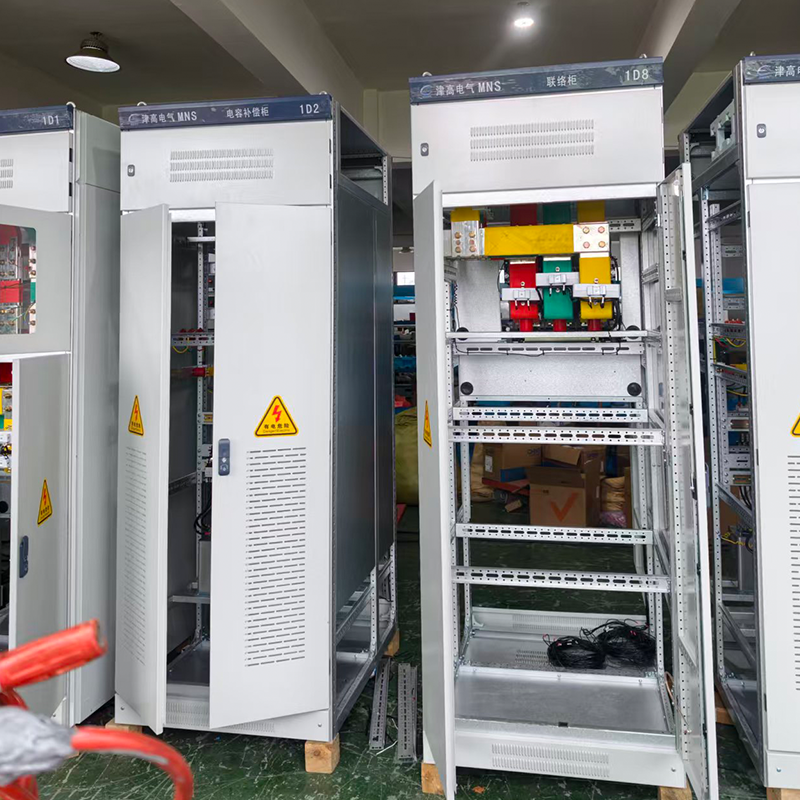

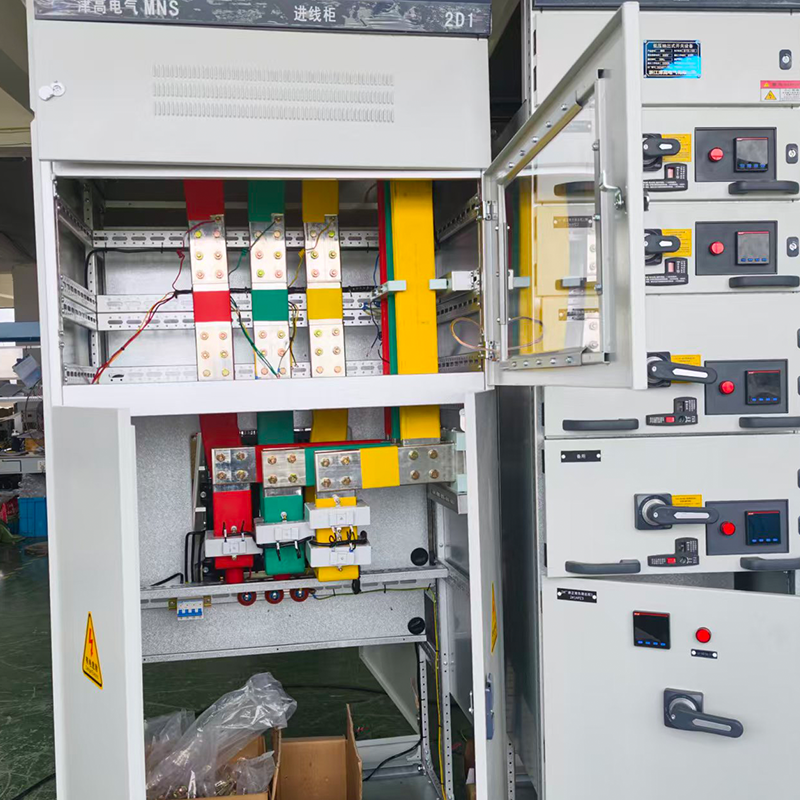

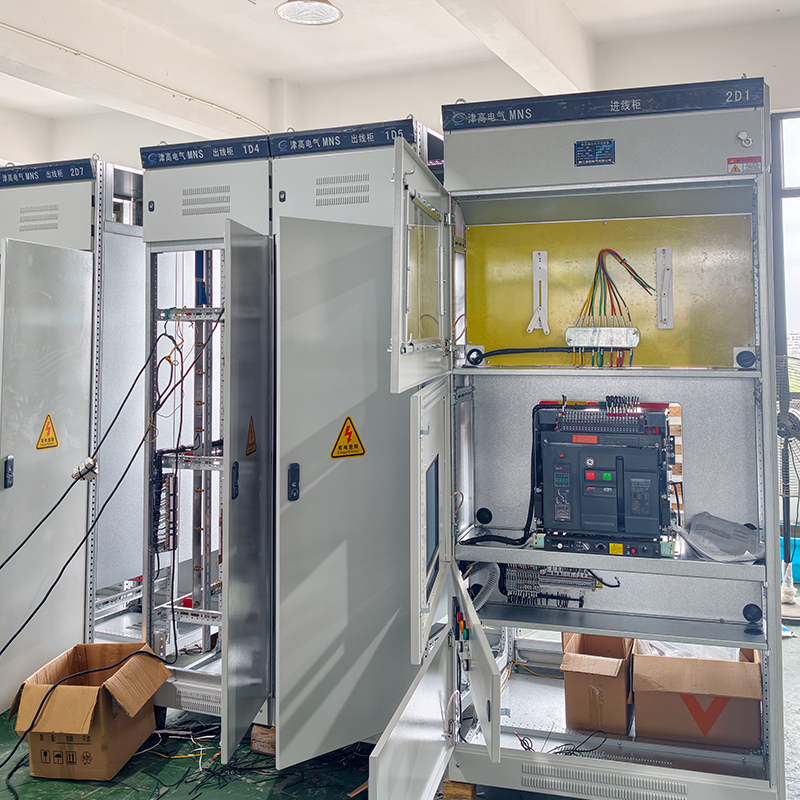

Oddíl přípojnic (horní / zadní část skříně)

Vybaveno horizontálními hlavními přípojnicemi a vertikálními odbočnými přípojnicemi oddělenými izolačními manžetami pro rozvod energie.

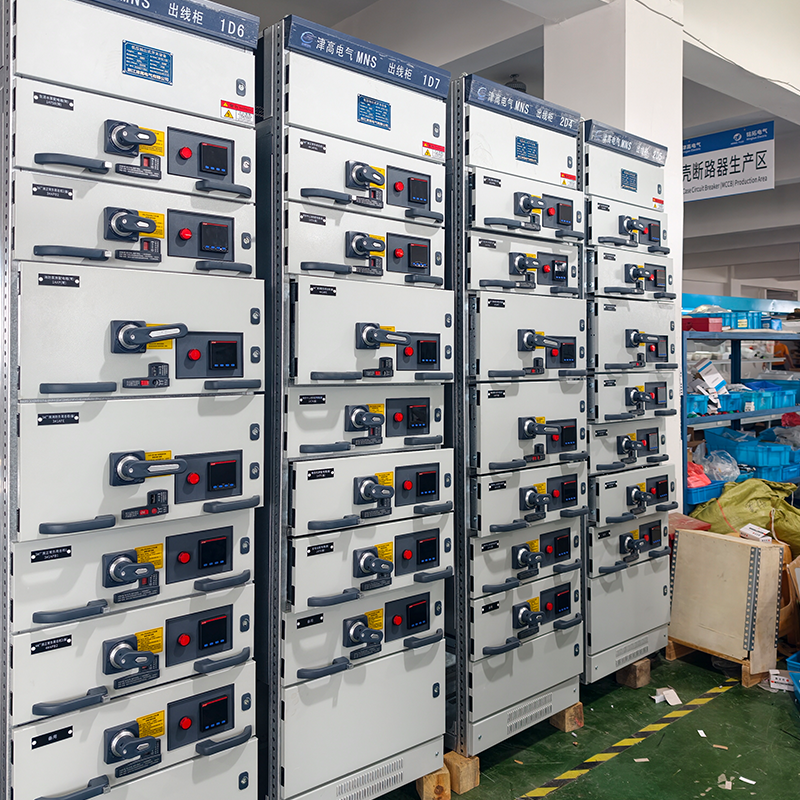

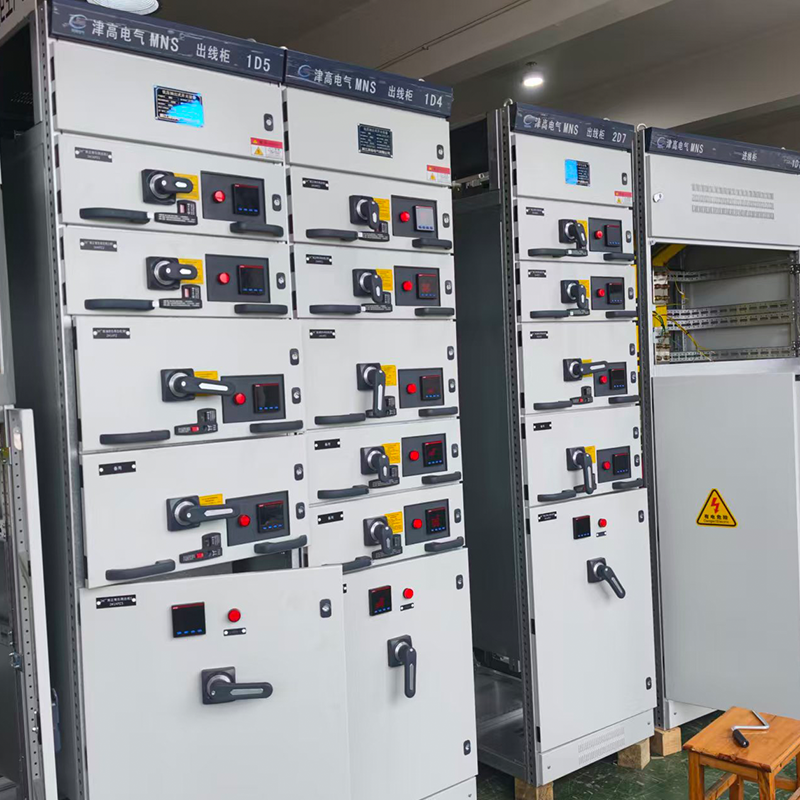

Funkční přihrádka zásuvky (přední část, jak je znázorněno na obrázku)

Modulární nezávislé zásuvkové jednotky. Každá zásuvka je běžně vybavena jističem, ovládacími prvky (stykače / tepelná relé) a multifunkčními měřiči výkonu. Obsahuje primární pohyblivé/statické kontakty a sekundární signální zásuvky, které po zasunutí zásuvky automaticky připojují napájecí a řídicí signály.

Přihrádka na kabelový vývod (spodní skříňka)

Pro pokládku a upevnění nosných kabelů; napájecí a signálové kabely jsou vedeny samostatně.

Sekundární kontrolní oddíl

Uspořádáno se svorkovnicemi, miniaturními jističi a obvody pro sběr signálu. Pro připojení k systémům inteligentního monitorování napájení na pozadí je podporována komunikace RS485.
